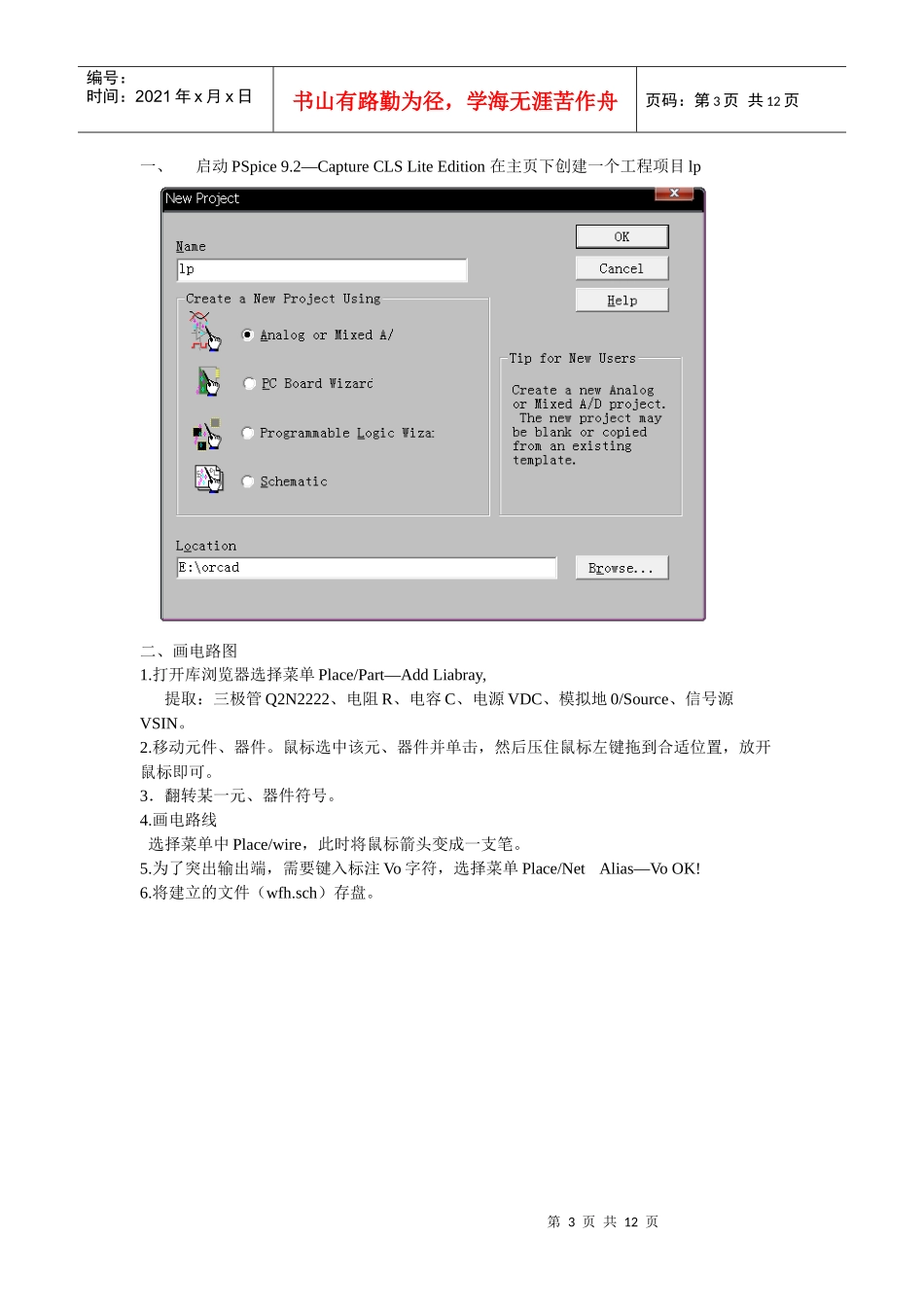

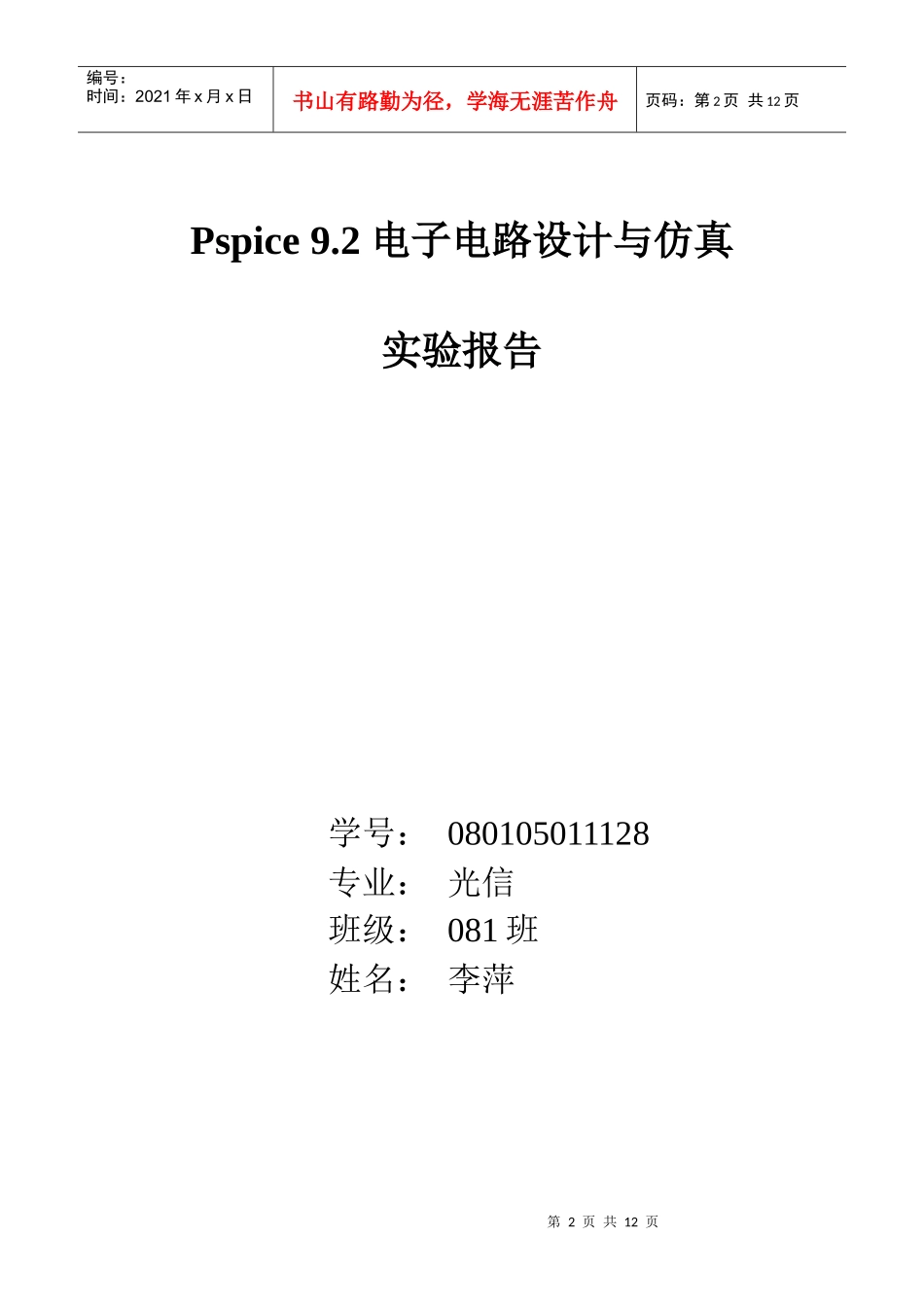

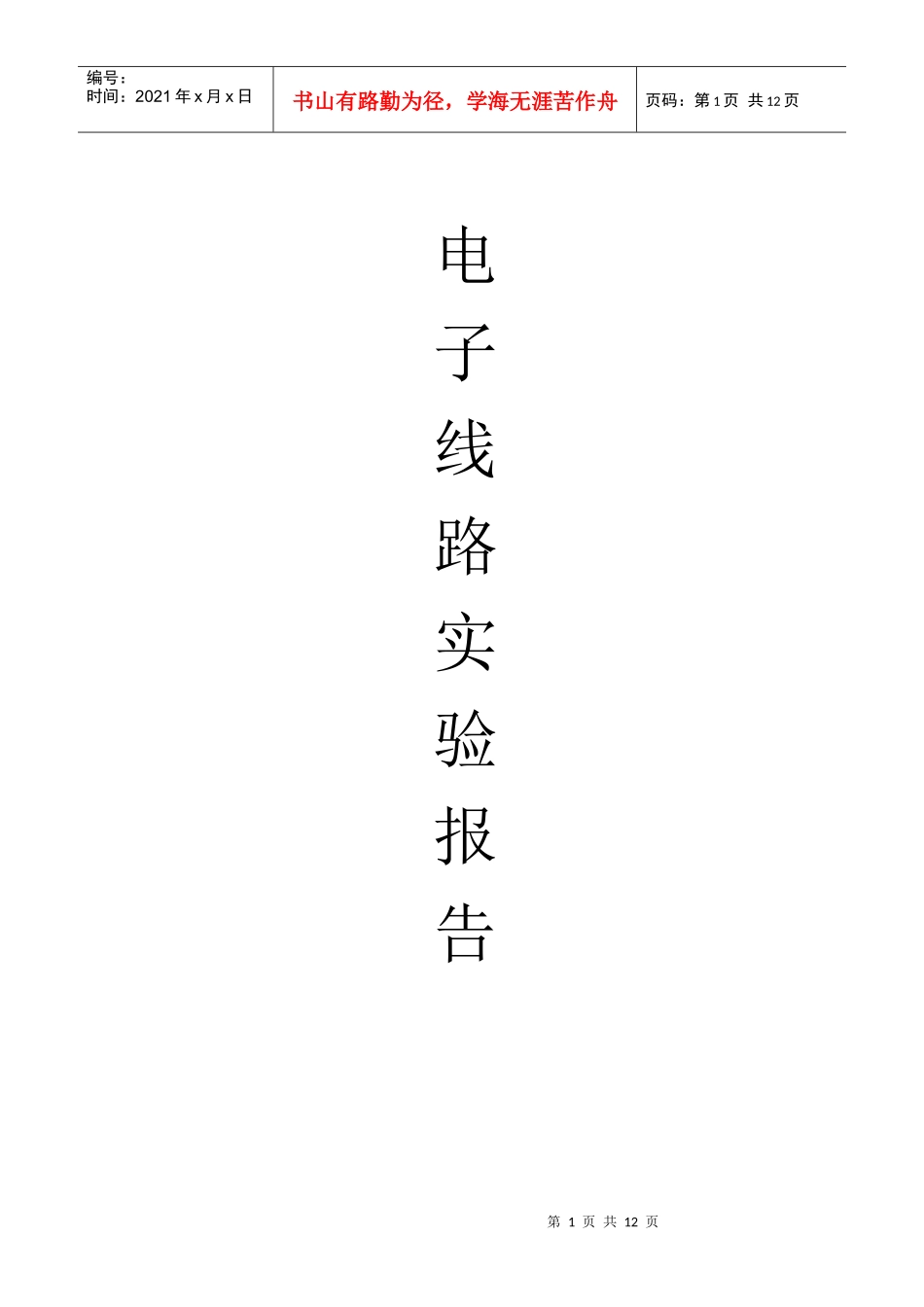

第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页电子线路实验报告第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页Pspice9.2电子电路设计与仿真实验报告学号:080105011128专业:光信班级:081班姓名:李萍第3页共12页第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页一、启动PSpice9.2—CaptureCLSLiteEdition在主页下创建一个工程项目lp二、画电路图1.打开库浏览器选择菜单Place/Part—AddLiabray,提取:三极管Q2N2222、电阻R、电容C、电源VDC、模拟地0/Source、信号源VSIN。2.移动元件、器件。鼠标选中该元、器件并单击,然后压住鼠标左键拖到合适位置,放开鼠标即可。3.翻转某一元、器件符号。4.画电路线选择菜单中Place/wire,此时将鼠标箭头变成一支笔。5.为了突出输出端,需要键入标注Vo字符,选择菜单Place/NetAlias—VoOK!6.将建立的文件(wfh.sch)存盘。第4页共12页第3页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共12页三、修改元件、器件的标号和参数1、用鼠标箭头双击该元件符号(R或C),此时出现修改框,即可进入标号和参数的设置2、VSIN信号电源的设置:①鼠标选中VSIN信号电源的FREQ用鼠标箭头单击(符号变为红色),然后双击,键入FREQ=1KHz、同样方法即键入VoEF=0V、VAMPL=30mv。②鼠标选中VSIN信号电源并单击(符号变为红色)然后用鼠标箭头双击该元件符号,此时出现修改框,即可进入参数的设置,AC=30mv,鼠标选中Apply并单击,退出3、三极管参数设置:鼠标选中三极管并单击(符号变为红色)然后,选择菜单中的Edit/PspiceModel。打开模型编辑框Edit/PspiceModel修改Bf为50,保存,即设置Q2N2222-X的放大系数为50。4、说明:输入信号源和输出信号源的习惯标法。Vs、Vi、Vo(鼠标选中Place/NetAlias)第5页共12页第4页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共12页单级共射放大电路四、设置分析功能1、静态①选择菜单Pspice/NewsimulationProfile,在Newsimulation对话框下,键入Bias用鼠标单击Create,然后在屏幕上模拟类型和参数设置框;②在模拟类型和参数设置框下,见Analysistype栏中,用鼠标选中及单击BiasPointDetail;并在OutputFileOptiongs栏目下,单击选中“includedetailedbiaspointinformationfornonlinearcontrolledsourcesandsemiconductors”。单击(A)及确定,返回!第6页共12页第5页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共12页2、瞬态,即时域分析①选择菜单Pspice/NewSimulationProfile,在NewSimulation对话框下,键入TRAN,用鼠标单击Create,然后在屏幕上弹出模拟类型和参数设置框;②在模拟类型和参数设置框下,见Analysistype栏中,用鼠标选中及单击TimeDomain(Transient)→再键入下列数据:Runto4msStartsavingdata0msMaximumstep20us单击应用(A)即确定返回第7页共12页第6页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共12页3、频域分析①选择菜单Pspice/NewSimulationProfile,在NewSimulation对话框下键入AC,用鼠标单击Create,然后在屏幕上弹出模拟类型和参数设置框;②在模拟类型和参数设置框下,见Analysistype栏中,用鼠标选中及单击ACSweep/Noise→然后,在ACSweeptype栏目下键入下列数据:Start10hzEnd100MegPoints/decade=101对于Logarithmic选项中:Decade(十倍频,取半对数坐标)单击应用(A)即确定返回!第8页共12页第7页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共12页五、仿真前应作的准备工作1.将建立或修改后的文件存盘2.建立电路连接规则和建立网表文件六、仿真1、将图形文件还原,用鼠标选中及单击图形画面的右上角符号(中间的那个符号)。2、电路静态工作点。首先进入项目管理器窗口,用鼠标选中及单击SCHEMATITC-Bias,点击鼠标右键,单击makeactive;①选择菜单Pspice/RUN(或用鼠标点击符号RUN)②若无...
