SMT设备锡膏印刷检查机SE500作业标准说明书(繁体)VIP免费

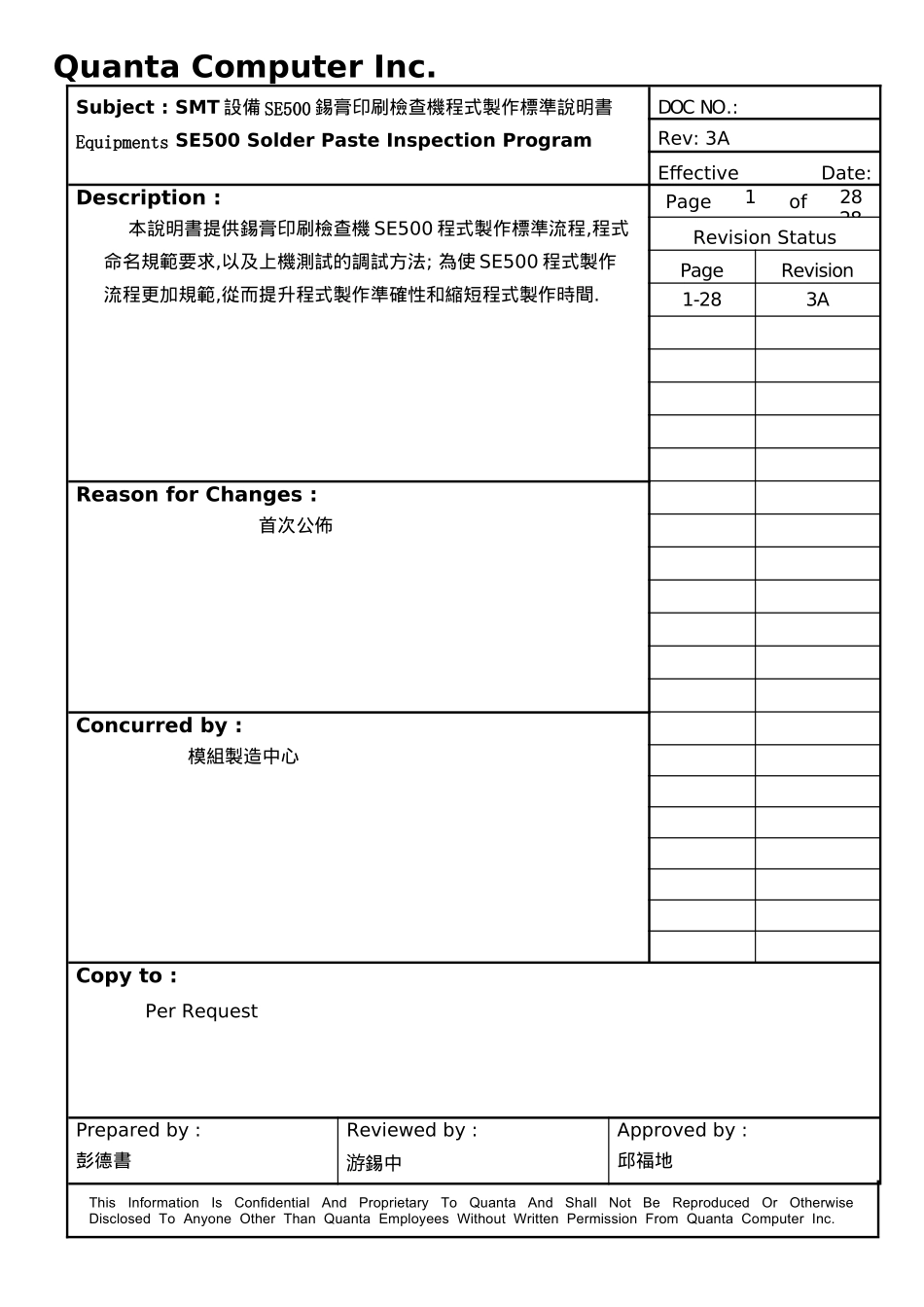

QuantaComputerInc.Subject:SMT設備SE500錫膏印刷檢查機程式製作標準說明書DOCNO.:EquipmentsSE500SolderPasteInspectionProgramRev:3AEffectiveDate:Description:Page1of2828本說明書提供錫膏印刷檢查機SE500程式製作標準流程,程式RevisionStatus命名規範要求,以及上機測試的調試方法;為使SE500程式製作PageRevision流程更加規範,從而提升程式製作準確性和縮短程式製作時間.1-283AReasonforChanges:首次公佈Concurredby:模組製造中心Copyto:PerRequestPreparedby:Reviewedby:Approvedby:彭德書游錫中邱福地ThisInformationIsConfidentialAndProprietaryToQuantaAndShallNotBeReproducedOrOtherwiseDisclosedToAnyoneOtherThanQuantaEmployeesWithoutWrittenPermissionFromQuantaComputerInc.第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页目錄項次內容頁次1.目的-------------------------------------------------------------------------32.適用範圍與場合---------------------------------------------------------33.參考文件與應用文件--------------------------------------------------34.內容-------------------------------------------------------------------------35.作業流程圖----------------------------------------------------------------276.歷史變更記錄------------------------------------------------------------287.附件-------------------------------------------------------------------------281.目的:第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页1.1使整個公司SE500程式製作流程統一化,便於程式管理和其他部門參考與借鑒.1.2使SE500程式製作流程規範化,方便後繼新進人力儘快瞭解和掌握程式製作方法.提升程式製作準確性以及縮短程式製作時間.2.適用範圍與場合:2.1適用範圍本說明書敍述機板製造部(課)SMT設備錫膏印刷檢查機SE500程式製作標準.2.2場合本說明書適用於機板製造部(課)SMT設備SE500錫膏印刷檢查機.3.參考文件與應用文件:3.1參考文件SE500softwarereference3.2應用文件無4.內容:4.1權責4.1.1生產單位SMT工程師:負責撰寫及修改本說明書.4.1.2督導程序:SMT→→→專員工程師技術員助理技術員.4.2程式製作前的準備工作（CAD和Gerber）CAD文檔內容要包含元件名稱,元件X座標,元件Y座標,元件角度;Gerber則由ME提供最新鋼網Gerber文檔.4.3程式具體製作步驟:4.3.1雙擊桌面Gcplace.exe圖標,如（圖1）;進入後點擊Layerlist“”中的﹥按鈕,如（圖2）中紅色標示位置來選擇Gerber檔.第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页圖1GC-Place圖標圖2選擇Gerber文檔路徑4.3.2選擇Gerber文檔的存放路徑,如（圖3）:①選擇Drives(文檔存放的磁片);②選擇Directory(文檔存放的文件夾);③選擇FileName(Gerber檔案名),然後點擊OK.圖3選擇Gerber文檔的存放路徑4.3.3在(圖4)標示位置就是確定選擇的Gerber文檔,然後點擊Close.圖4選擇Gerber文檔4.3.4點擊File功能表中的LoadLayers,出現DataType對話框,選擇Auto,點擊OK.如(圖5,圖6).①②③第5页共29页第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共29页圖5選擇LoadLayers(Ctrl+L)圖6DataType中選擇Auto4.3.5在LoadAutoData對話框中,點擊Layer“”後面的﹥,選擇當前Gerber所在層,完成後點擊OK,如(圖7).圖7在Layers中選擇Gerber所在層4.3.6把Gerber導入到Gcplace，即Gerber導入步驟已經完成,如(圖8).圖8Gerber導入完成後示意圖4.3.7Gerber導入完成後,就要定義該Gerber原點位置,通常把左下角定義為程式的原點位第6页共29页第5页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共29页置;在定義之前點擊Gird功能表中的Units,把單位設為mm.如(圖9,圖10).圖9選擇Grid中的Units圖10設定單位為mm4.3.8...更改圖層為編輯狀態,圖層狀態分為三種:編輯(字母e表示),查看(字母v表示)與隱藏(字母h表示).編輯狀...
