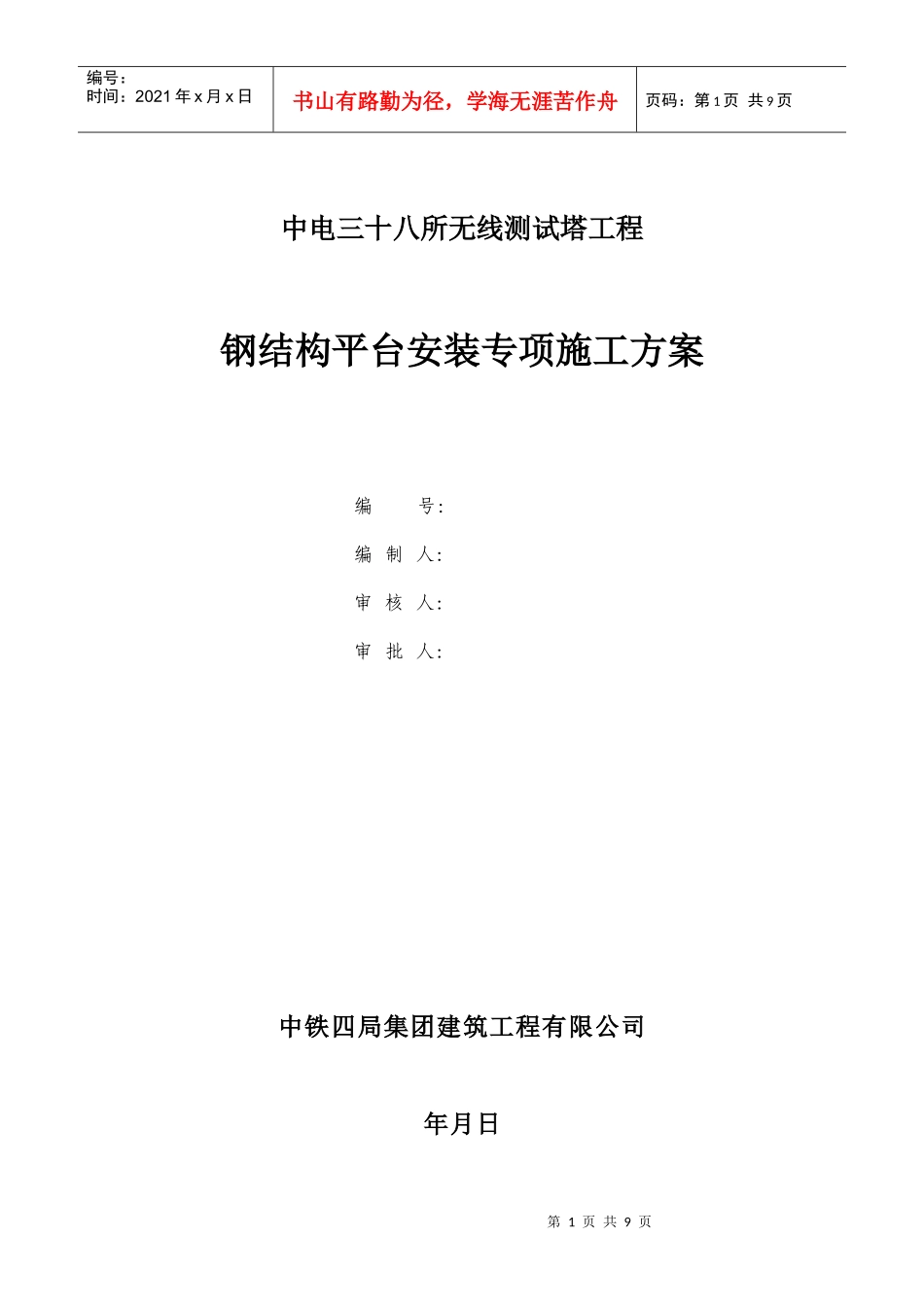

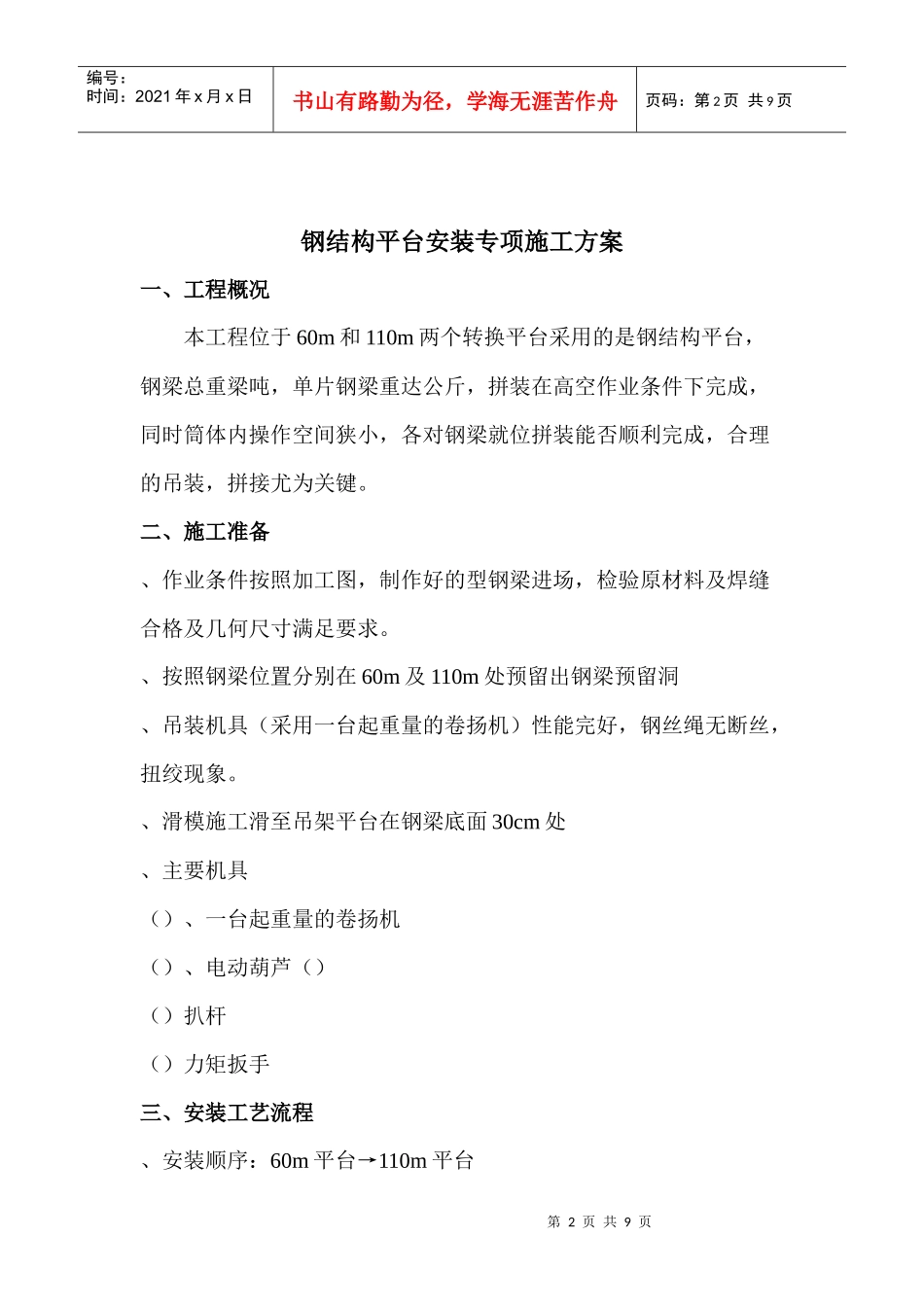

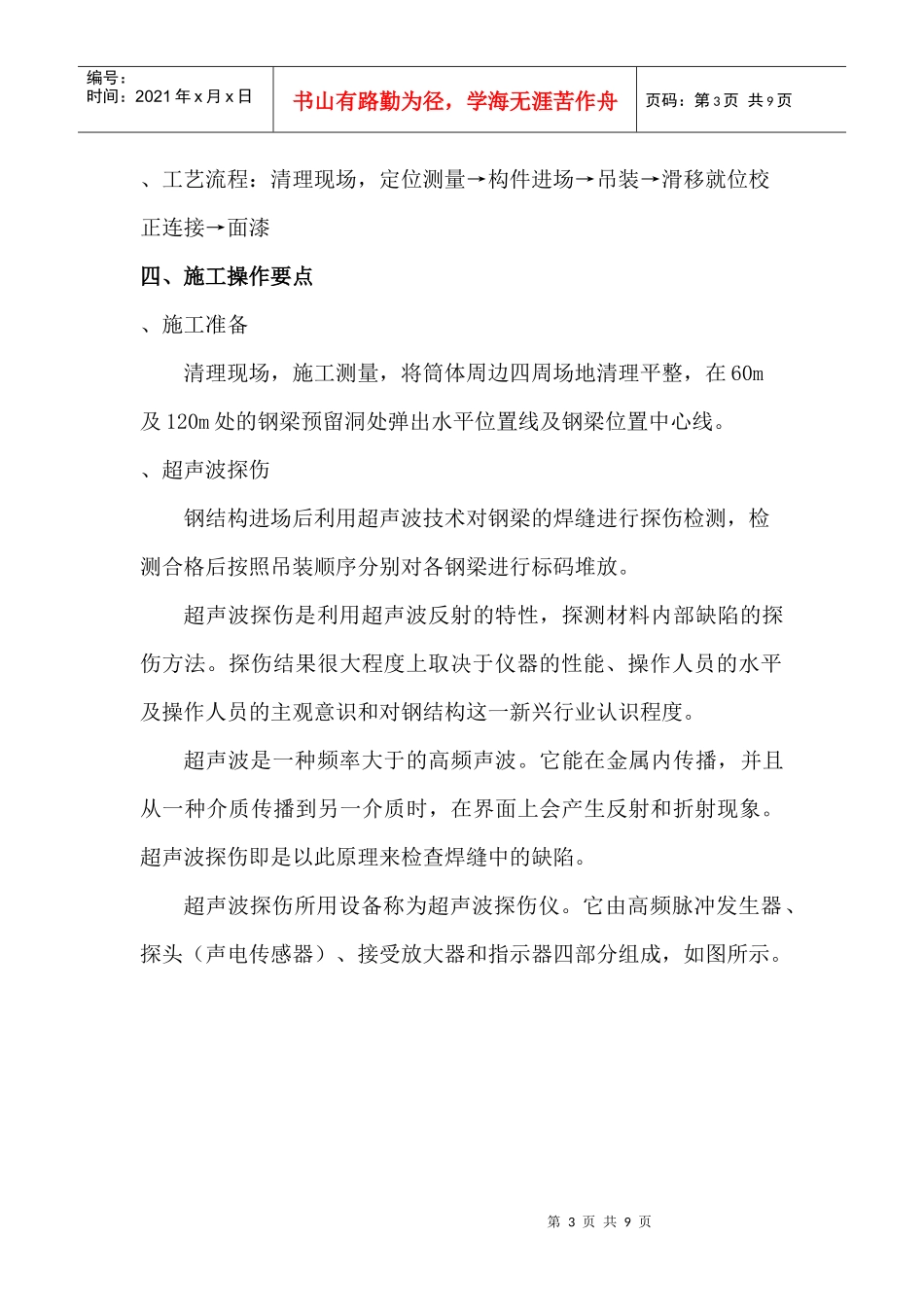

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页中电三十八所无线测试塔工程钢结构平台安装专项施工方案编号：编制人：审核人：审批人：中铁四局集团建筑工程有限公司年月日第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页钢结构平台安装专项施工方案一、工程概况本工程位于60m和110m两个转换平台采用的是钢结构平台，钢梁总重梁吨，单片钢梁重达公斤，拼装在高空作业条件下完成，同时筒体内操作空间狭小，各对钢梁就位拼装能否顺利完成，合理的吊装，拼接尤为关键。二、施工准备、作业条件按照加工图，制作好的型钢梁进场，检验原材料及焊缝合格及几何尺寸满足要求。、按照钢梁位置分别在60m及110m处预留出钢梁预留洞、吊装机具（采用一台起重量的卷扬机）性能完好，钢丝绳无断丝，扭绞现象。、滑模施工滑至吊架平台在钢梁底面30cm处、主要机具（）、一台起重量的卷扬机（）、电动葫芦（）（）扒杆（）力矩扳手三、安装工艺流程、安装顺序：60m平台→110m平台第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页、工艺流程：清理现场，定位测量→构件进场→吊装→滑移就位校正连接→面漆四、施工操作要点、施工准备清理现场，施工测量，将筒体周边四周场地清理平整，在60m及120m处的钢梁预留洞处弹出水平位置线及钢梁位置中心线。、超声波探伤钢结构进场后利用超声波技术对钢梁的焊缝进行探伤检测，检测合格后按照吊装顺序分别对各钢梁进行标码堆放。超声波探伤是利用超声波反射的特性，探测材料内部缺陷的探伤方法。探伤结果很大程度上取决于仪器的性能、操作人员的水平及操作人员的主观意识和对钢结构这一新兴行业认识程度。超声波是一种频率大于的高频声波。它能在金属内传播，并且从一种介质传播到另一介质时，在界面上会产生反射和折射现象。超声波探伤即是以此原理来检查焊缝中的缺陷。超声波探伤所用设备称为超声波探伤仪。它由高频脉冲发生器、探头（声电传感器）、接受放大器和指示器四部分组成，如图所示。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页图高频脉冲探伤仪原理1-接收放大器；高频脉冲发生器；探头；试件；扫描发生器仪器探伤时，将高频脉冲发生器产生的高频脉冲电压，同时作用在探头和接受放大器上，探头把接受的高频交流电压脉冲转换成超声震动（即超声波），并射向焊缝。作用在接受放大器上的高频脉冲信号经放大后，在指示器上显示出始脉冲，它表示已向焊缝发射超声波。进入焊缝内的超声波，是按直线传播的，若在传播方向上遇到缺陷时则会引起反射，反射波被探头接受，又把超声波震动变为交流电压，经接受放大后在显示器上显示缺陷脉冲。另一部分超声波在焊件底部发生反射，经接受放大后也在显示器上显示底脉冲。由于产生反射的时间有先有后，所以底脉冲、缺陷脉冲和始脉冲存在不同距离，因此，可以根据缺陷脉冲的位置和特性确定缺陷的位置、形状和大小。如图第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页图脉冲波在仪器屏的显示位置探头有直探头和斜探头。直探头可发射及接受纵波，能发现与探伤表面平行的缺陷，直探头适用于钢材母材的探伤，当母材厚度达到40mm以上且有向性能要求时一般需要做超声波探伤。斜探头用于横波探伤，它可以发射及接受横波，用来发现与探伤表面成一定角度的缺陷，斜探头只适用于对焊缝的探伤。超声波探伤在发现缺陷方面，比射线探伤具有高度的灵敏度，且灵活方便，同期短，成本低，效率高，对人体无害；其缺点是对工件表面要求平滑光洁，辨别缺陷性质的能力较差，对于缺陷没有直观性等。超声波特别适合厚大的焊缝或工件的探伤。超声波探伤第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页与射线探伤相比较而言其实很简单的一句话：超声波定量不定性，而射线定性不定量。根据钢结构验收规范要求，钢结构行业所采用的超声波探伤标准为，标准规定了其...
