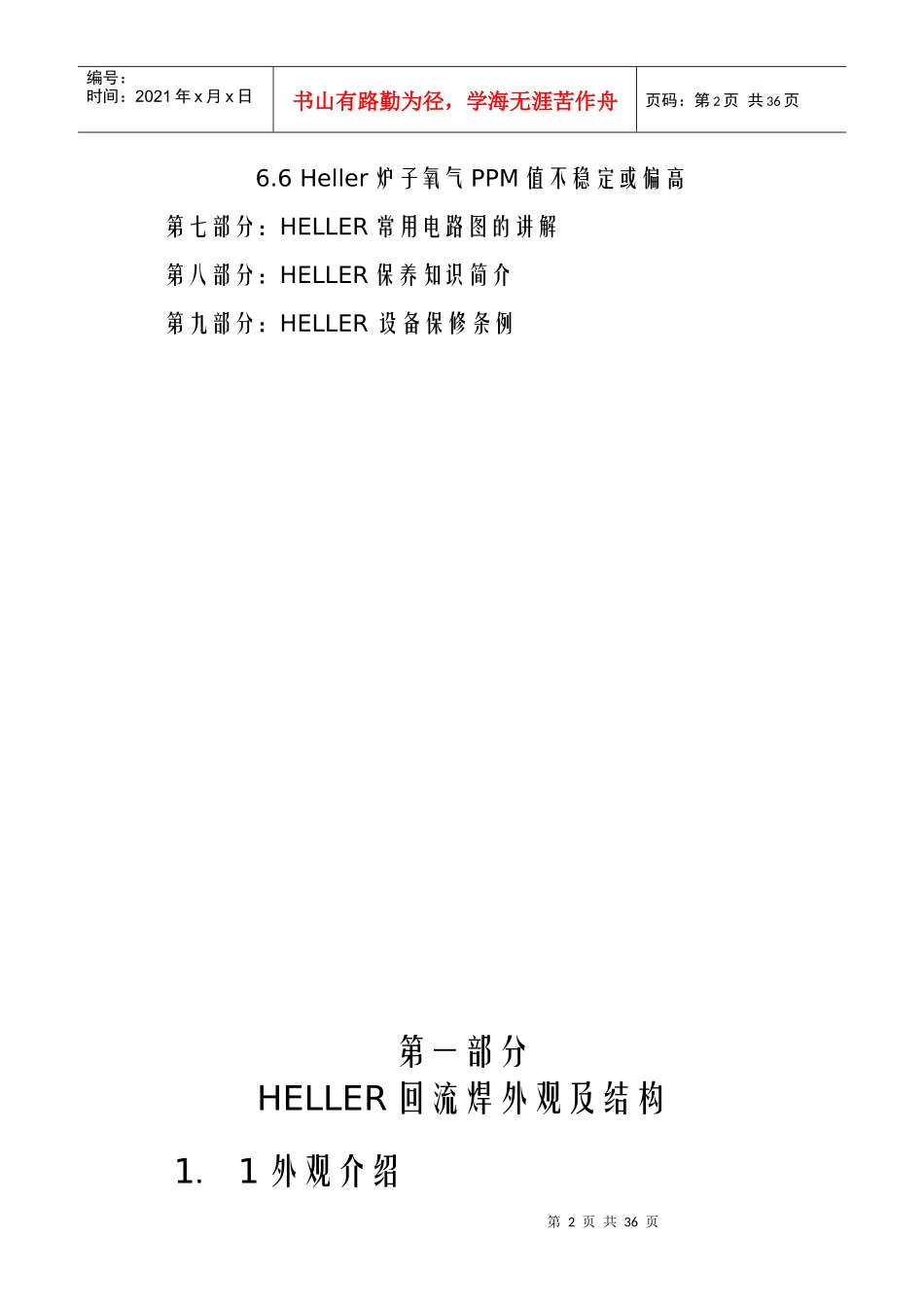

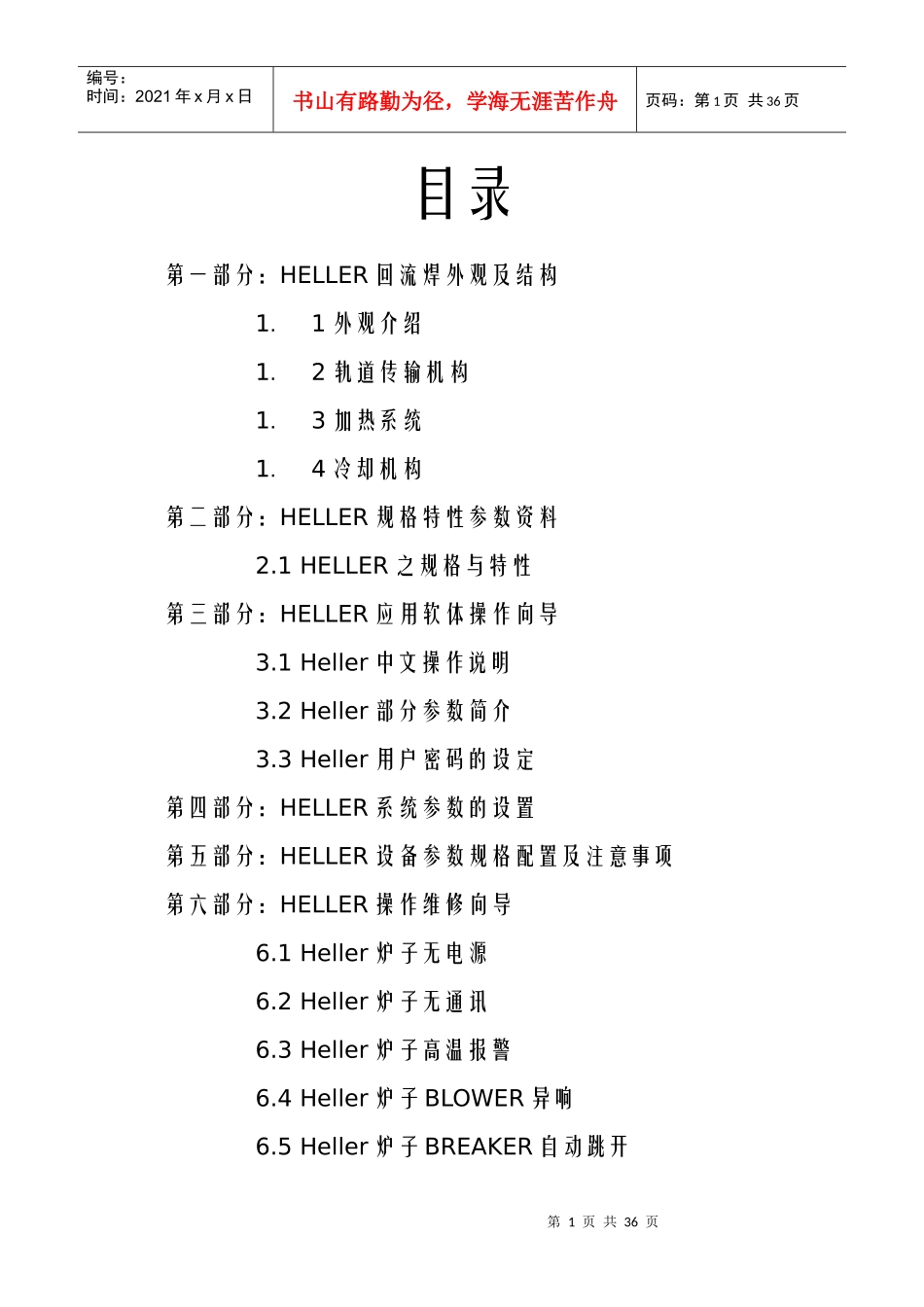

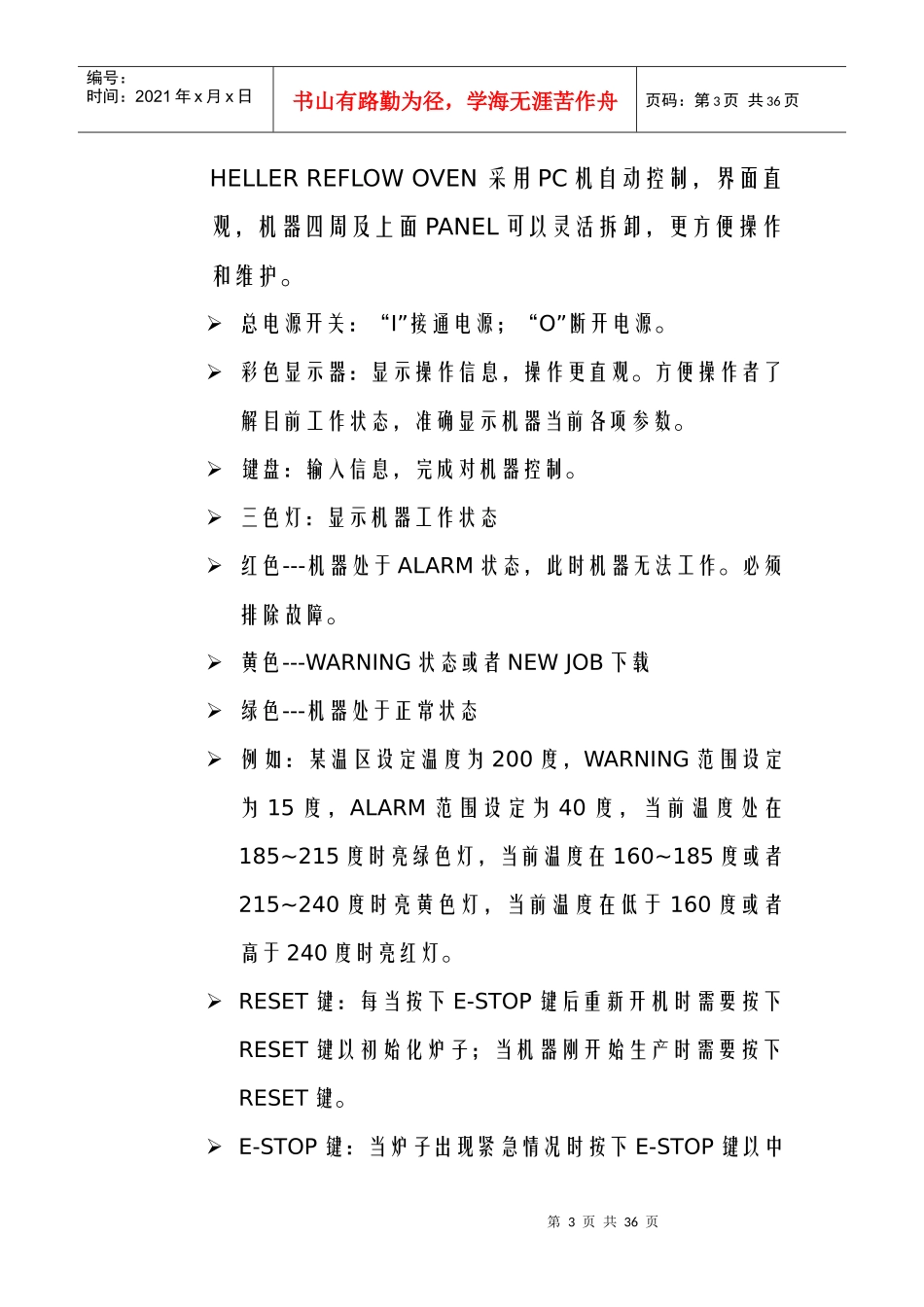

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页目录第一部分：HELLER回流焊外观及结构1．1外观介绍1．2轨道传输机构1．3加热系统1．4冷却机构第二部分：HELLER规格特性参数资料2.1HELLER之规格与特性第三部分：HELLER应用软体操作向导3.1Heller中文操作说明3.2Heller部分参数简介3.3Heller用户密码的设定第四部分：HELLER系统参数的设置第五部分：HELLER设备参数规格配置及注意事项第六部分：HELLER操作维修向导6.1Heller炉子无电源6.2Heller炉子无通讯6.3Heller炉子高温报警6.4Heller炉子BLOWER异响6.5Heller炉子BREAKER自动跳开第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页6.6Heller炉子氧气PPM值不稳定或偏高第七部分：HELLER常用电路图的讲解第八部分：HELLER保养知识简介第九部分：HELLER设备保修条例第一部分HELLER回流焊外观及结构1．1外观介绍第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页HELLERREFLOWOVEN采用PC机自动控制，界面直观，机器四周及上面PANEL可以灵活拆卸，更方便操作和维护。总电源开关：“I”接通电源；“O”断开电源。彩色显示器：显示操作信息，操作更直观。方便操作者了解目前工作状态，准确显示机器当前各项参数。键盘：输入信息，完成对机器控制。三色灯：显示机器工作状态红色---机器处于ALARM状态，此时机器无法工作。必须排除故障。黄色---WARNING状态或者NEWJOB下载绿色---机器处于正常状态例如：某温区设定温度为200度，WARNING范围设定为15度，ALARM范围设定为40度，当前温度处在185~215度时亮绿色灯，当前温度在160~185度或者215~240度时亮黄色灯，当前温度在低于160度或者高于240度时亮红灯。RESET键：每当按下E-STOP键后重新开机时需要按下RESET键以初始化炉子；当机器刚开始生产时需要按下RESET键。E-STOP键：当炉子出现紧急情况时按下E-STOP键以中第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页断所有电源，只有电脑继续工作。EHCKEY：用于调节轨道宽度EHC速度旋钮：用于调节轨道宽度调整移动速度HOODKEY：用于炉子控制HOOD的升降AUTO-LUBE键：炉子链条的手动润滑控制键FLUXFILTER指示灯：需要更换过滤纸时灯会亮1．2道传输机构轨道传输机构包括轨道、链网、链条、轨道宽度调整机构、ENCODER、KBLC卡、CONTROLLER卡、MOTOR等部分轨道---由铝合金制造，用于控制PCB在炉子里的传输移动方向链网---用于400度的炉子，具有防掉板的功能链条---其速度可有软体设定，用于传送PCB板，其带有自动润滑装置，润滑装置有电脑自动控制。轨道宽度调整装置---由两根齿条（位于入口和中间），一根传动杆，两个齿轮，链条，前后两根丝杆，支架，马达等共同完成对轨道宽度的调整，宽度调整时，两根丝杆带动轨道前后运动，传动杆使轨道中间和两端同步运动。能够保证轨道前后和中间宽度一致。根据所生产的PCB板第5页共36页第4页共36页KBLCMOTORCONTROLLERENCODERCOMPUTER编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页的实际宽度调整轨道宽度，有软体控制和手动控制两种选择。ENCODER---解码器，把信号传输给CONTROLLER板KBLC---MOTOR速度控制卡，用于控制调节马达速度，其设定在机器出厂时已设定好，平时不要调整CONTROLLER---用于控制温度、速度等参数，控制炉子的所有功能。链条速度的控制路线是闭环控制、准确可靠，其控制原理如下：1．3加热系统加热系统由BLOWER、加热管、热电耦、SSR、无熔丝开关等部分组成BLOWER---用于把热风均匀地吹到PCB板上，实现热风强制对流，均匀加热PCB板加热管---用于实现炉子各加热区的加热热电耦---用于侦测加热区的温度，由热电耦测得的温度由电脑控制主屏幕显示出来，同时由电脑分析处理后传输给CONTROLLER，由其通过SSR对加热管的输入第6页共36页第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共36页...
