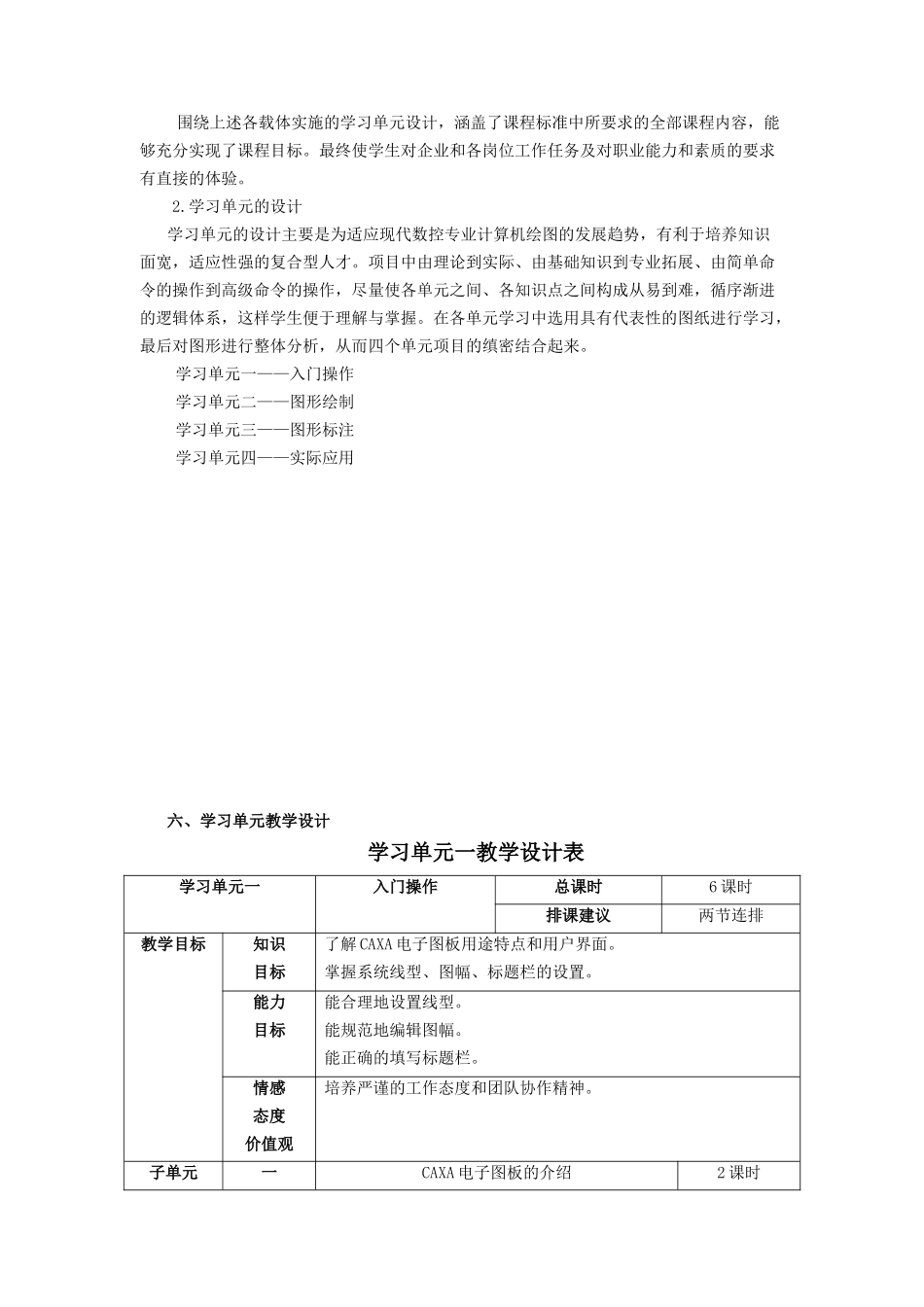

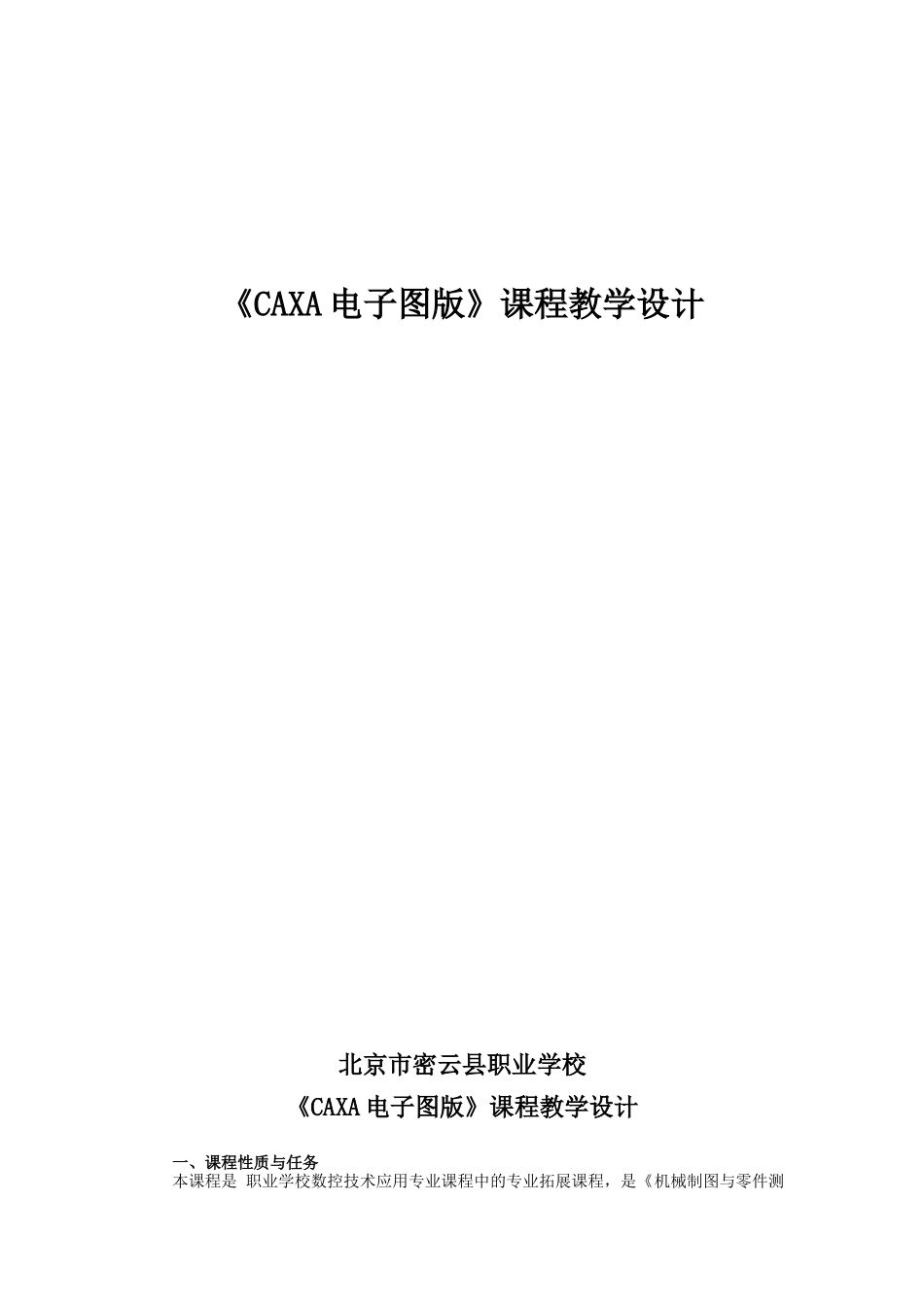

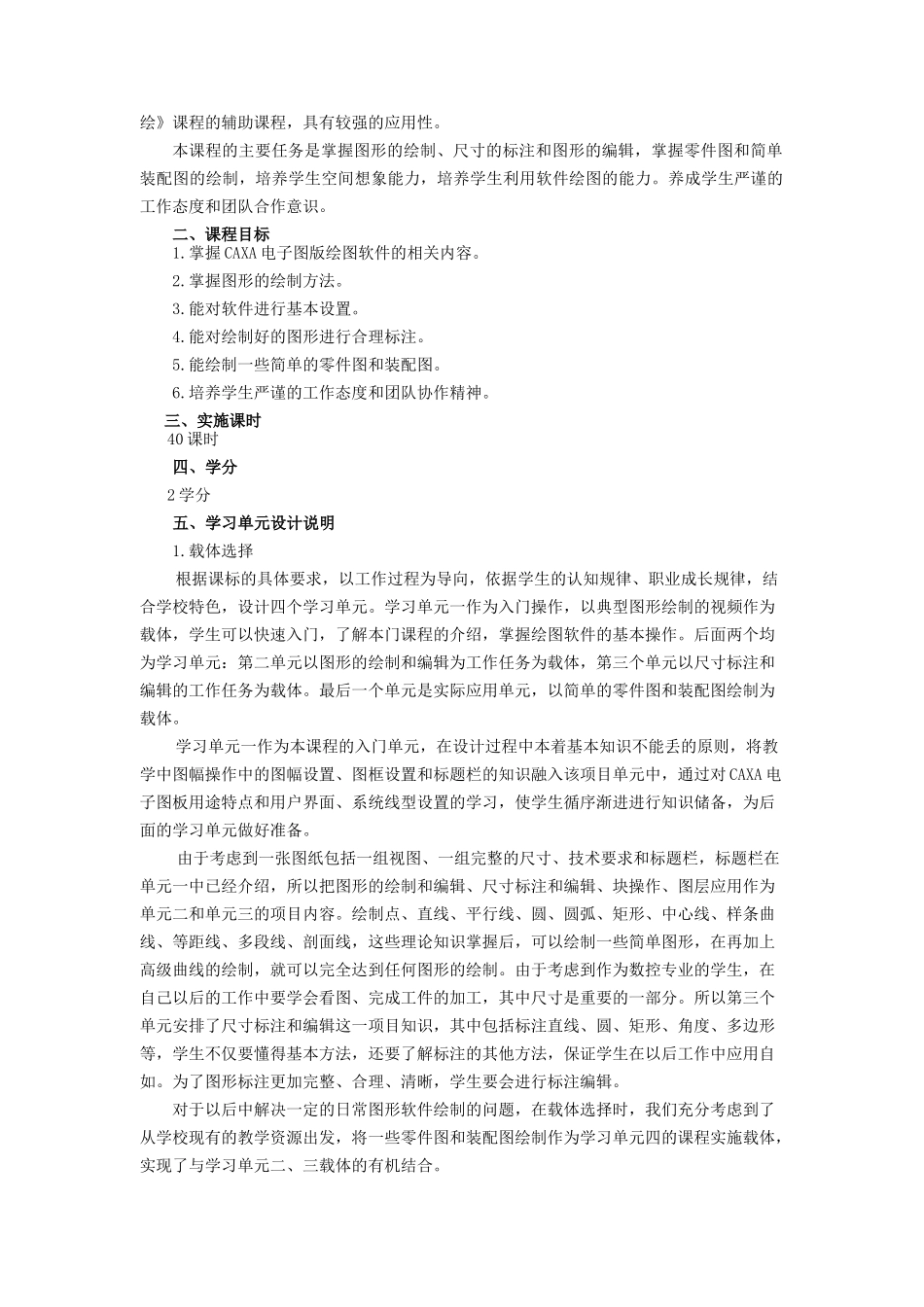

《CAXA电子图版》课程教学设计北京市密云县职业学校《CAXA电子图版》课程教学设计一、课程性质与任务本课程是职业学校数控技术应用专业课程中的专业拓展课程，是《机械制图与零件测绘》课程的辅助课程，具有较强的应用性。本课程的主要任务是掌握图形的绘制、尺寸的标注和图形的编辑，掌握零件图和简单装配图的绘制，培养学生空间想象能力，培养学生利用软件绘图的能力。养成学生严谨的工作态度和团队合作意识。二、课程目标1.掌握CAXA电子图版绘图软件的相关内容。2.掌握图形的绘制方法。3.能对软件进行基本设置。4.能对绘制好的图形进行合理标注。5.能绘制一些简单的零件图和装配图。6.培养学生严谨的工作态度和团队协作精神。三、实施课时40课时四、学分2学分五、学习单元设计说明1.载体选择根据课标的具体要求，以工作过程为导向，依据学生的认知规律、职业成长规律，结合学校特色，设计四个学习单元。学习单元一作为入门操作，以典型图形绘制的视频作为载体，学生可以快速入门，了解本门课程的介绍，掌握绘图软件的基本操作。后面两个均为学习单元：第二单元以图形的绘制和编辑为工作任务为载体，第三个单元以尺寸标注和编辑的工作任务为载体。最后一个单元是实际应用单元，以简单的零件图和装配图绘制为载体。学习单元一作为本课程的入门单元，在设计过程中本着基本知识不能丢的原则，将教学中图幅操作中的图幅设置、图框设置和标题栏的知识融入该项目单元中，通过对CAXA电子图板用途特点和用户界面、系统线型设置的学习，使学生循序渐进进行知识储备，为后面的学习单元做好准备。由于考虑到一张图纸包括一组视图、一组完整的尺寸、技术要求和标题栏，标题栏在单元一中已经介绍，所以把图形的绘制和编辑、尺寸标注和编辑、块操作、图层应用作为单元二和单元三的项目内容。绘制点、直线、平行线、圆、圆弧、矩形、中心线、样条曲线、等距线、多段线、剖面线，这些理论知识掌握后，可以绘制一些简单图形，在再加上高级曲线的绘制，就可以完全达到任何图形的绘制。由于考虑到作为数控专业的学生，在自己以后的工作中要学会看图、完成工件的加工，其中尺寸是重要的一部分。所以第三个单元安排了尺寸标注和编辑这一项目知识，其中包括标注直线、圆、矩形、角度、多边形等，学生不仅要懂得基本方法，还要了解标注的其他方法，保证学生在以后工作中应用自如。为了图形标注更加完整、合理、清晰，学生要会进行标注编辑。对于以后中解决一定的日常图形软件绘制的问题，在载体选择时，我们充分考虑到了从学校现有的教学资源出发，将一些零件图和装配图绘制作为学习单元四的课程实施载体，实现了与学习单元二、三载体的有机结合。围绕上述各载体实施的学习单元设计，涵盖了课程标准中所要求的全部课程内容，能够充分实现了课程目标。最终使学生对企业和各岗位工作任务及对职业能力和素质的要求有直接的体验。2.学习单元的设计学习单元的设计主要是为适应现代数控专业计算机绘图的发展趋势，有利于培养知识面宽，适应性强的复合型人才。项目中由理论到实际、由基础知识到专业拓展、由简单命令的操作到高级命令的操作，尽量使各单元之间、各知识点之间构成从易到难，循序渐进的逻辑体系，这样学生便于理解与掌握。在各单元学习中选用具有代表性的图纸进行学习，最后对图形进行整体分析，从而四个单元项目的缜密结合起来。学习单元一——入门操作学习单元二——图形绘制学习单元三——图形标注学习单元四——实际应用六、学习单元教学设计学习单元一教学设计表学习单元一入门操作总课时6课时排课建议两节连排教学目标知识目标了解CAXA电子图板用途特点和用户界面。掌握系统线型、图幅、标题栏的设置。能力目标能合理地设置线型。能规范地编辑图幅。能正确的填写标题栏。情感态度价值观培养严谨的工作态度和团队协作精神。子单元一CAXA电子图板的介绍2课时二系统、线型设置2课时三图幅、图框和标题栏的设置2课时学生应具备知识具备基本识图、手绘图的能力。教师知识能力要求了解CAXA电子图板的用途，具备熟练使用CAXA电子图版软件绘图的能力。成果形式教学环境多媒体教室、计算机机房教学资...
