XX县二水厂净水厂工程VIP免费

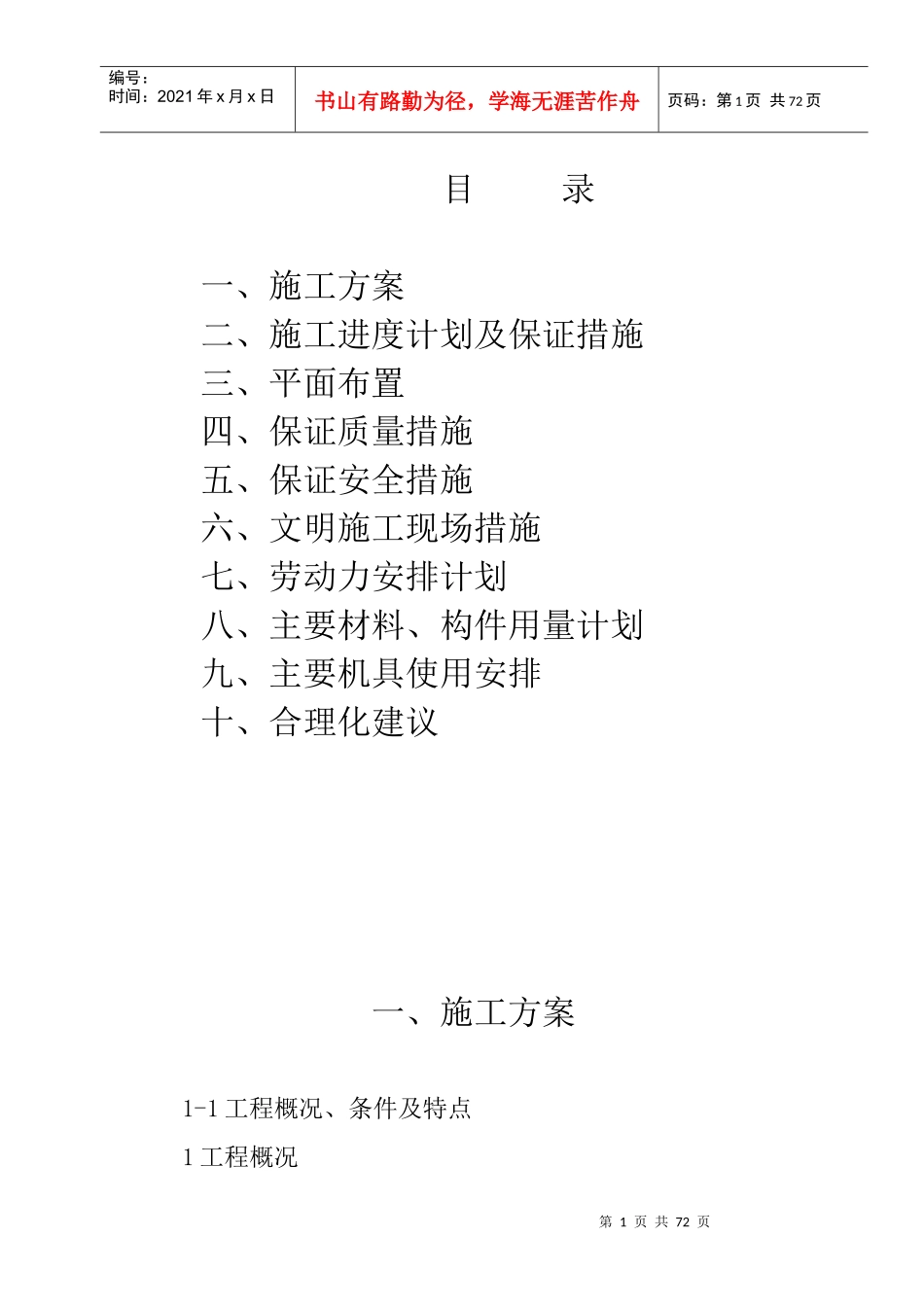

第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页目录一、施工方案二、施工进度计划及保证措施三、平面布置四、保证质量措施五、保证安全措施六、文明施工现场措施七、劳动力安排计划八、主要材料、构件用量计划九、主要机具使用安排十、合理化建议一、施工方案1-1工程概况、条件及特点1工程概况第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页本工程是XX县二水厂净水厂合同编号为XX标段。水厂新建在XXX，厂区东西长162m，南北宽110m，占地面积26亩。厂区内自然地面标高在41.50-51.98之间，高差9.48m。根据现场勘察构筑物依地势呈阶梯布置，厂区地面控制标高为黄海高程48.0m最低处为41.3；从XX县自来水公司原新墙河泵房，增设一条DN600管线引原水至水厂。水厂设计总规模为6万m3/d，近期净水工程为3万m3/d。本工程按七度抗震考虑。本标段工程主要构筑物分别为：水力混合池、隔板反应池及沉淀池三者合建，占地积为65.0m×13.0m。混合池尺寸为10.02m×1.7m×1.5m,内设扰流隔板三块，混合时间为19s。反应池池深为4.1m，有效水深3.8m。平流沉淀池池深为3.8m，有效水深3.5m。二者池底标高为黄海高程47.0m，全钢筋混凝土结构。池底均采用水力穿孔管排泥，并定期进行清洗。沉淀池沉淀时间取1.5h，水平流速取10mm/s，出水浊度控制在3度以内。虹吸滤池共分八格，双排布置，占地面积为19.2m×13.8m.池深6m池底标高为黄海高程43.4m。池体采用单层穿孔滤板、石英砂滤料。设计流速为10m/h,反冲洗强度为15L/s.m2,反冲洗水头为1.2m,膨胀系数为45%。池体为全钢筋混凝土结构。本工程采用钢筋混凝土结构：（1）垫层为C10，池体为C25，池体抗渗标号为S6。建筑物、梁、柱、板均为C20。水泥标号采用不低于425号水泥，水泥用量控制在每立方米330-350kg，水灰比控制在0.55以下。第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页（2）钢筋工程：≤Φ12mm时采用Ⅰ级钢筋，>Φ12mm时采用Ⅱ级钢筋。钢筋搭接长度按钢筋规范要求绑扎。（3）结构构件主筋保护层厚度如下表所示：（单位：mm）水池内壁、顶板、底板用1：2防水水砂浆抹面，厚20mm。水池外壁用1：2.5水砂浆抹面，再贴100×100白色磁砖。导流墙采用Mu10粘土砖、M5水泥砂砌筑，双面抹1：2水泥砂浆，厚20mm。构件部位保护层厚度（mm）水池顶板、池壁20底板35柱251-1-2工程条件1、场地情况：施工场地较宽，场地已平整。2、水电情况：临时水电设施齐全，能满足施工用水、用电需求，开工后施工单位接入计量使用。3、交通条件：交通运输便利，入场道路宽敞。1-1-3施工特点1、本工程社会影响较大，施工质量、安全、文明施工的好坏，都将直接关系到业主和施工单位双方的社会声誉和社会形象。2、本工程施工工期紧、工程量大，对施工必须合理规划、统筹安排；3、本工程关键、特殊工序：池底壁施工、防水施工、测量控制工艺等。4、环保要求：为保证正常良好的生产、生活环境、对施工产生的灰第4页共72页第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页尘、废气、废水及噪音的控制要求严格。1-2施工部署1-2-1施工管理目标1、工程质量：达到国家建筑安装工程质量检验评定标准的优良等级，保证达到优良工程标准。2、施工工期：合理规划施工工序，制订阶段工期目标，确保施工总工期128天（日历日）。3、安全生产：保证在工程施工过程中，杜绝重大伤亡、设备、火灾事故发生。4、文明施工：实行现场标准化管理，施工现场和临时设施整洁、美观、卫生，施工过程中有序、低躁、无尘，确保本项目成为市文明工地。5、服务目标：施工期间积极配合业主，满足业主对工程建设提出的各种合理要求。保修期加强回访，跟踪服务，确保业主使用无后顾之忧。1-2-2施工组织管理机构设置公司组建工程项目经理部，代表公司具体对整个工程施工进行总承包全过程管理。公司及项目组织机构如下图：公司决策层公司专业分公司服务配合项目经理部指导监控公司职能部门第5页共72页第4页共72页编号：时间：2021年x月x日书...
