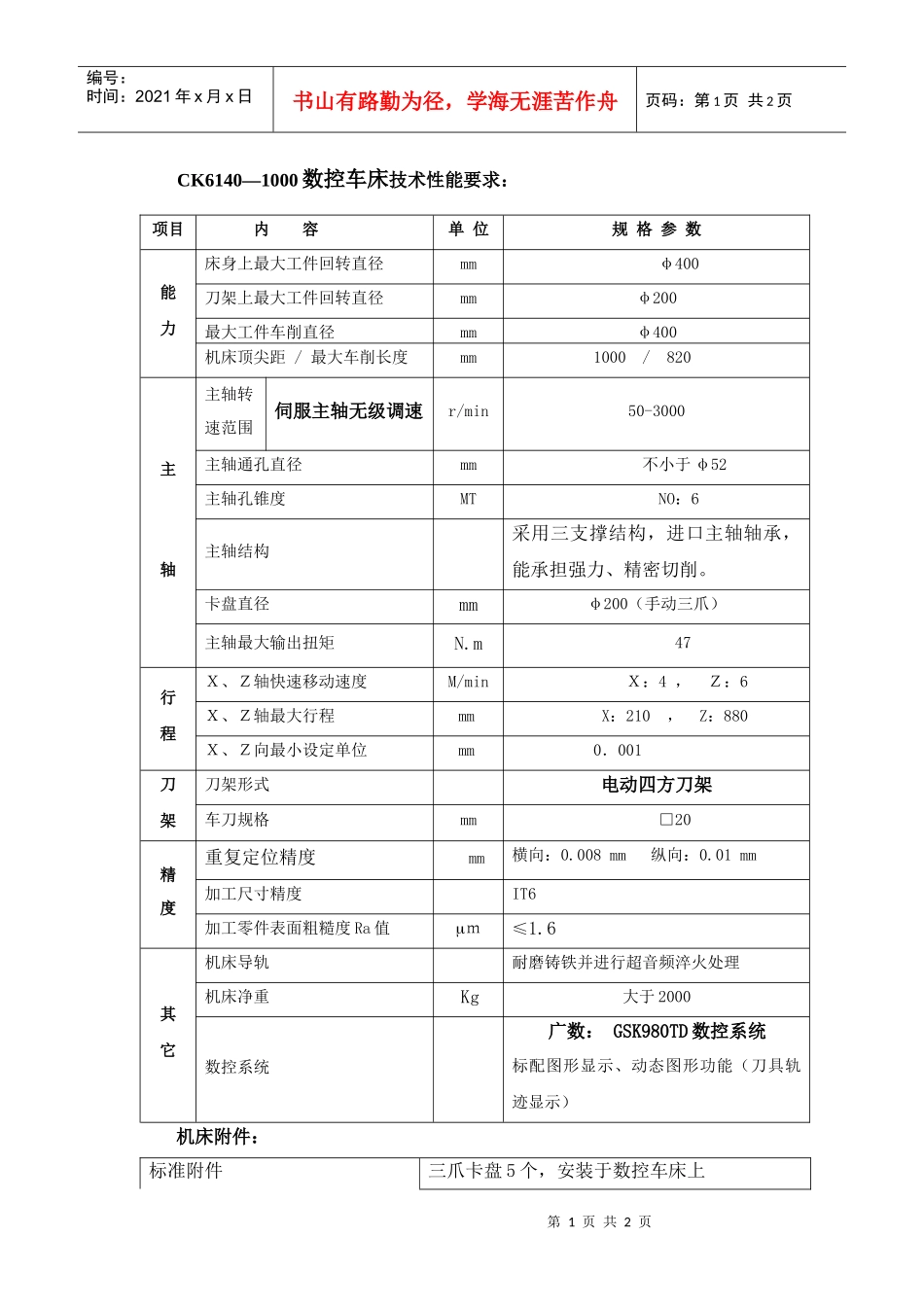

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页CK6140—1000数控车床技术性能要求：项目内容单位规格参数能力床身上最大工件回转直径mmφ400刀架上最大工件回转直径mmφ200最大工件车削直径mmφ400机床顶尖距/最大车削长度mm1000/820主轴主轴转速范围伺服主轴无级调速r/min50-3000主轴通孔直径mm不小于φ52主轴孔锥度MTNO：6主轴结构采用三支撑结构，进口主轴轴承，能承担强力、精密切削。卡盘直径mmφ200（手动三爪）主轴最大输出扭矩N.m47行程Ｘ、Ｚ轴快速移动速度M/minＸ：4，Ｚ：6Ｘ、Ｚ轴最大行程mmX：210，Z：880Ｘ、Ｚ向最小设定单位mm0．001刀架刀架形式电动四方刀架车刀规格mm□20精度重复定位精度mm横向：0.008mm纵向：0.01mm加工尺寸精度IT6加工零件表面粗糙度Ra值ｍ≤1.6其它机床导轨耐磨铸铁并进行超音频淬火处理机床净重Kg大于2000数控系统广数：GSK980TD数控系统标配图形显示、动态图形功能（刀具轨迹显示）机床附件：标准附件三爪卡盘5个，安装于数控车床上第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页随机工具箱5套固定顶尖5套选配附件模拟操作软件50点800、550、350外圆刀5把，刀片3盒切断刀5把，刀片2盒切槽刀5把，刀片2盒刀杆直径16mm和12mm750镗通孔刀各5把，刀片2盒930镗盲孔刀5把，刀片1盒螺纹刀杆5把，1mm、1.5mm、2mm螺距的刀片各1盒活顶尖5套跟刀架1个中心架1个其它功能及要求：1、机床外观防护：采用全封闭防护罩,应符合GB15760-2004金属切削机床安全防护通用技术条件2、主轴：伺服主轴3、刀柄及刀片指定品牌：三菱4、模拟操作软件指定品牌：广数980TD数控系统模拟操作软件
