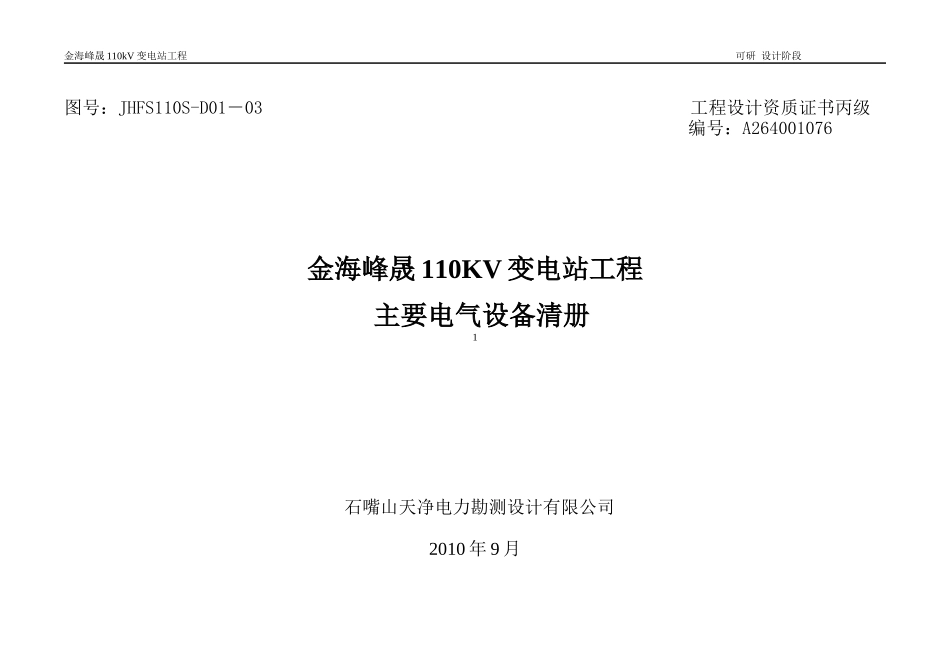

金海峰晟110kV变电站工程可研设计阶段图号：JHFS110S-D01－03工程设计资质证书丙级编号：A264001076金海峰晟110KV变电站工程主要电气设备清册石嘴山天净电力勘测设计有限公司2010年9月1金海峰晟110kV变电站工程可研设计阶段审核：校核：编写：2第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页序号名称型号及规范单位数量本期二期备注一互感器类1动力变SZ10-10000/110100/100台2110±2×2.5%/10.5kVYN,d11UK%=10.5110kV:套管泄露比距3.1cm/kV(最高工作电压)10kV:套管泄露比距3.1cm/kV(最高工作电压)2110kV电压互感器TYD-110-0.02H0.2/0.5/3P只3（全绝缘）110√3/0.1√3/0.1√3/0.1KVZR5-110D3110kV电压互感器TYD-110-0.01H0.2/0.5/3P只1（全绝缘）110√3/0.1√3/0.1√3/0.1KV4110kV流互感器油浸式CT：2×600/5A40KA只3进线10P30/10P30/10P30/0.5/0.2S5110kV流互感器油浸式CT：2×200/5A40KA只6动力10P30/10P30/0.56110kV流互感器油浸式CT：2×300/5A40KA只12炉变第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页序号名称型号及规范单位数量本期二期备注10P30/10P30/10P30/0.5/0.2S二断路器、隔离开关1110KV六氟化硫断路器LW25-126/3150A-40kA弹簧机构台72110KV高压隔离开关GW□A-126DW/1250组9动稳定电流峰值：100KA；4S热稳定电流：40KA主地刀配CS-14G手动机构3110KV高压隔离开关GW□A-126IIDW/1250组8动稳定电流峰值：100KA；4S热稳定电流：40KA主地刀配CS-14G手动机构4炉变中性点成套接地装置ZH-ZJB-110D套4(LRB-10150/5A10P2020VA)GW13-72.5W/6301极Y1.5W-72/6301只第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页序号名称型号及规范单位数量本期二期备注LJW1-10W3-10P15100/5A1只棒形1套ZS-24/161只ZSW-72.5/4-31只5动力变中性点成套接地装置LRD-60-10P30-100~150/5GW13-72.5W/6301极(CJ2-XG电动机构)Y1.5W-72/6301只LJW1-10-B100/51只(0.5/10P1515VA/15VA)三电容器类1电力电容器BAMH12/√3-1500-3W台22放电线圈FDR-----1.7/12/√3台63干式串联电抗器CKGKL-60/10-12-1W台64支持绝缘子ZSW-35/400柱14第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页序号名称型号及规范单位数量本期二期备注535KV高压隔离开关GW□A-40.5DW/630组2动稳定电流峰值：63KA；4S热稳定电流：25KA主地刀配手动机构额定电压：40.5额定电流：12506过电压保护器SCLP组2四设备金具1耐张绝缘子串11X(XWP-100)串332悬垂绝缘子串10X(XWP-100)串93液压型耐张线夹NY-500/35A套27引下线为LGJ-300/254悬垂线夹XGU-4套95液压型T型线夹TY-400/35套30引下线为LGJ-300/256液压型设备线夹（0）SY-400/35A（断路器）套217液压型设备线夹(30)SY-400/35B（断路器）套218液压型设备线夹（0）SY-400/35A（CT）套429液压型设备线夹（0）SY-400/35A（隔离开关）套6810液压型设备线夹（30）SY-400/35A（隔离开关）套34第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页序号名称型号及规范单位数量本期二期备注11液压型T型线夹TY-400/35A（PT）套412液压型设备线夹（90）SY-400/35C（避雷器）套1213铜铝过渡液压型设备线夹(0)SYG-400/35A(电缆终端)套12用户指定14矩形铝母线LMY-63X6.3米2015110kV电缆终端(单相)截面240mm2套2416镀锌钢管￠25X3(内径X厚)L=4500mm根18主刀水平连杆17镀锌钢管￠40X4(内径X厚)L=4500mm根28地刀水平连杆18镀锌钢管￠40X4(内径X厚)L=1900mm根18主刀垂直连杆19镀锌钢管￠40X4(内径X厚)L=1900mm根20地刀垂直连杆20槽钢「10L≈318根2621槽钢「10L≈390根3622U型抱箍￠16圆钢L=920镀锌套2623钢板-8X260X135块3324槽钢「10L≈120根3625槽钢「10L≈580根36第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页序号名称型号及规范单位数量本期二期备注26矩形铝母线TMY-30X4根1627镀锌扁钢-50X6，L=200根2428镀锌角钢L50X5...
