AutoCAD试题机械设计VIP免费

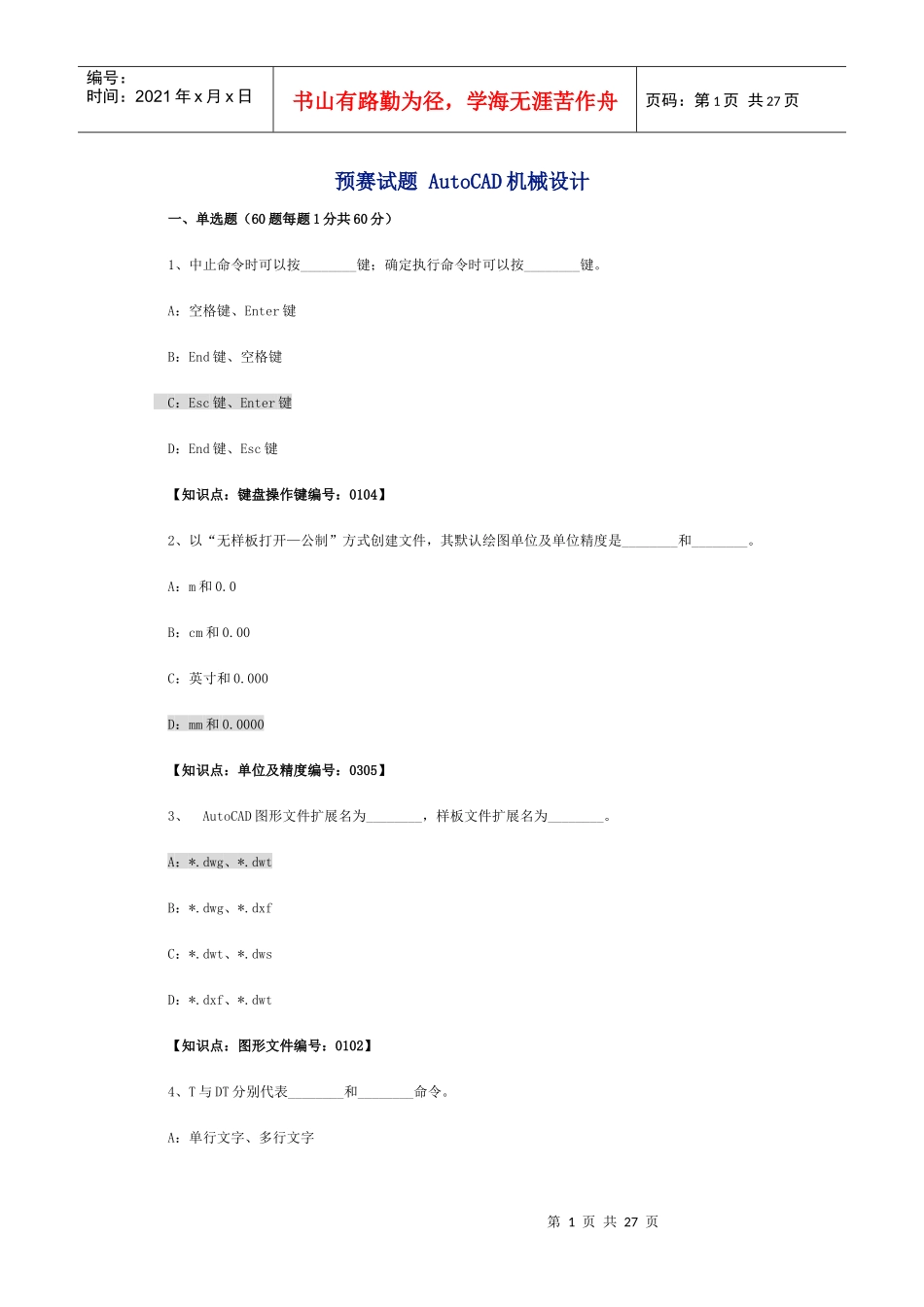

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页预赛试题AutoCAD机械设计一、单选题（60题每题1分共60分）1、中止命令时可以按________键；确定执行命令时可以按________键。A：空格键、Enter键B：End键、空格键C：Esc键、Enter键D：End键、Esc键【知识点：键盘操作键编号：0104】2、以“无样板打开—公制”方式创建文件，其默认绘图单位及单位精度是________和________。A：m和0.0B：cm和0.00C：英寸和0.000D：mm和0.0000【知识点：单位及精度编号：0305】3、AutoCAD图形文件扩展名为________，样板文件扩展名为________。A：*.dwg、*.dwtB：*.dwg、*.dxfC：*.dwt、*.dwsD：*.dxf、*.dwt【知识点：图形文件编号：0102】4、T与DT分别代表________和________命令。A：单行文字、多行文字第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页B：多行文字、单行文字C：引线文字、多行文字D：文字样式、单行文字【知识点：单行与多行文字编号：0701】5、在三点定义UCS时，其中第三点表示________。A：坐标系原点B：X轴正方向C：Y轴正方向D：Z轴正方向【知识点：UCS编号：0502】6、在绘制正等轴测图时，按下________键可以切换等轴测平面内。A：F2B：F5C：Ctrl+1D：Crtl+2【知识点：正等轴测图编号：0606】7、在下列图形中，夹点数最多的是________。A：一条直线B：一条多线C：一段多段线D：椭圆弧【知识点：夹点编号：0404】第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页8、若定位距离某点25个单位、角度为45的位置点，需要输入________。A：25,45B：@25,45C：@25<45D：@45<25【知识点：极坐标编号：0301】9、如果在0图层上创建的图块被插入到其他图层上，那么图块颜色、线型等特性将会继承________层上的特性。A：0图层B：被关闭的图层C：被冻结的图层D：被插入的图层【知识点：块与层编号：0601和0602】10、________命令可以设置图形界限；________命令可以显示图形界限。A：Limits全部缩放B：Options范围缩放C：Limits范围缩放D：Options全部缩放【知识点：图形界限编号：0304和0305】11、在使用【拉伸】命令编辑图形时，需要使用________方式选择对象。A：窗口选择B：窗交选择第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页C：点选D：栏选【知识点：拉伸编号：0403】12、按________键，可以从绘图窗口内切换到文本窗口内。A：F1B：F2C：F3D：F5【知识点：绘图窗口与文本窗口编号：0101】13、使用“LEN”拉长图线时，不可用的参数有________。A：增量B：百分数C：动态D：参照【知识点：拉长编号：0403】14、使用_________功能可以将光标锁定在预先定义的位置点上。A：栅格B：捕捉C：临时捕捉D：对象捕捉【知识点：点的捕捉编号：0302】15、如果需要将绘图窗口的高度调整为500个单位，可以使用_________功能。第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页A：比例缩放B：范围缩放C：中心缩放D：动态缩放【知识点：视图缩放编号：0304】16、_______图层上的图形虽然可以显示，但是不能被修改。A：关闭B：冻结C：锁定D：透明【知识点：图层状态控制编号：0602】17、如果设置了一个10°的增量角和一个6°的附加角，那么下列叙述正确的是________。A：可以引出16°的极轴追踪虚线。B：可以引出-4°的极轴追踪虚线。C：可以引出-6°的极轴追踪虚线。D：可以引出20°和6°的极轴追踪虚线。【知识点：极轴追踪编号：0303】18、将一个长方体模型进行分解，可以得到________。A：三个面域B：三个矩形边界第6页共27页第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共27页C：六个面域D：十二条线段【知识点：长方体编号：0504】19、当视图被多次调整后，使用功能可以最多返回之前的_________个视图。A：2B：5C：3D：10【知识点：缩放上一个编号：0304】20、在AutoCAD中，有关对坐标系的描述，错误的是________。A：...
