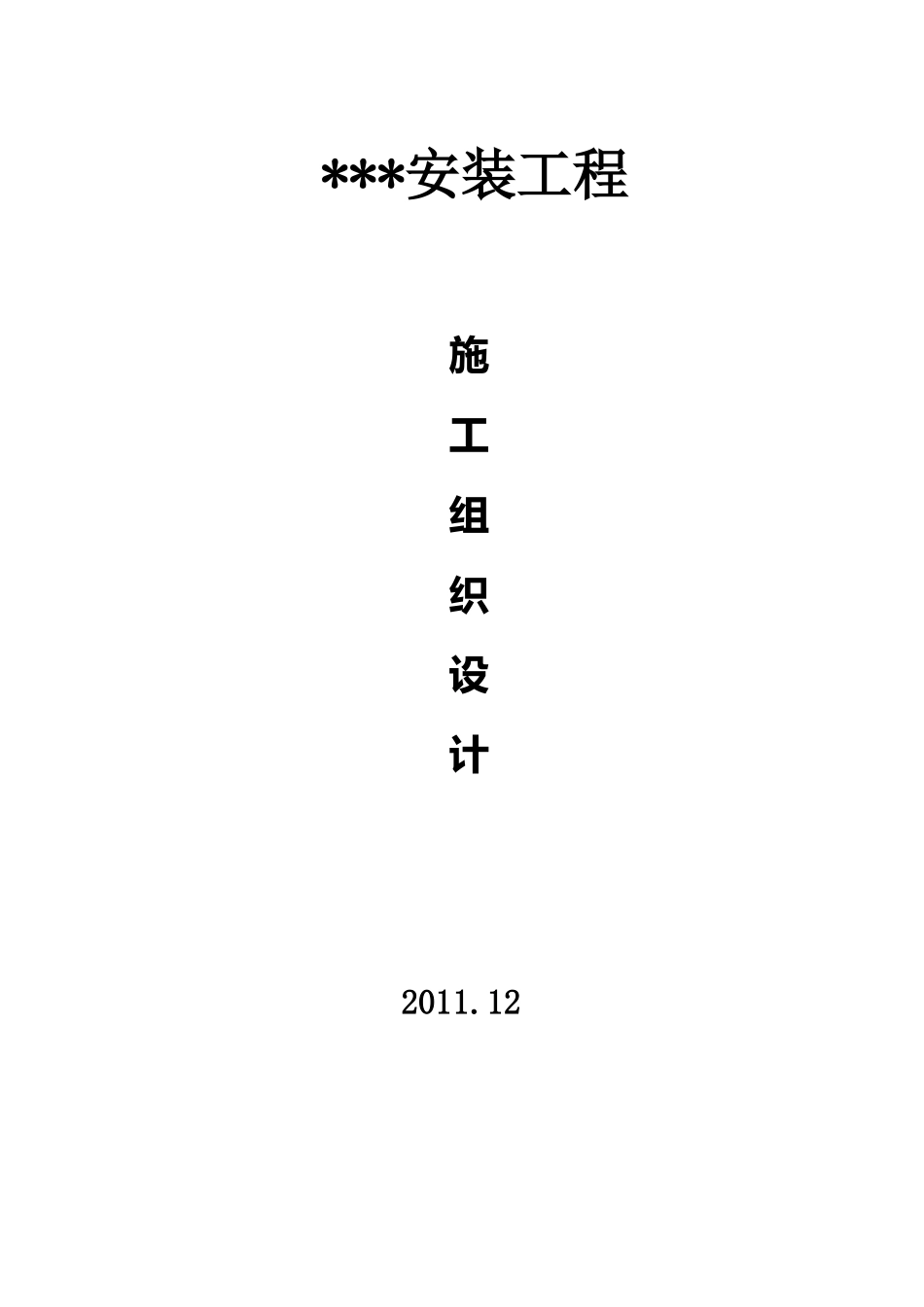

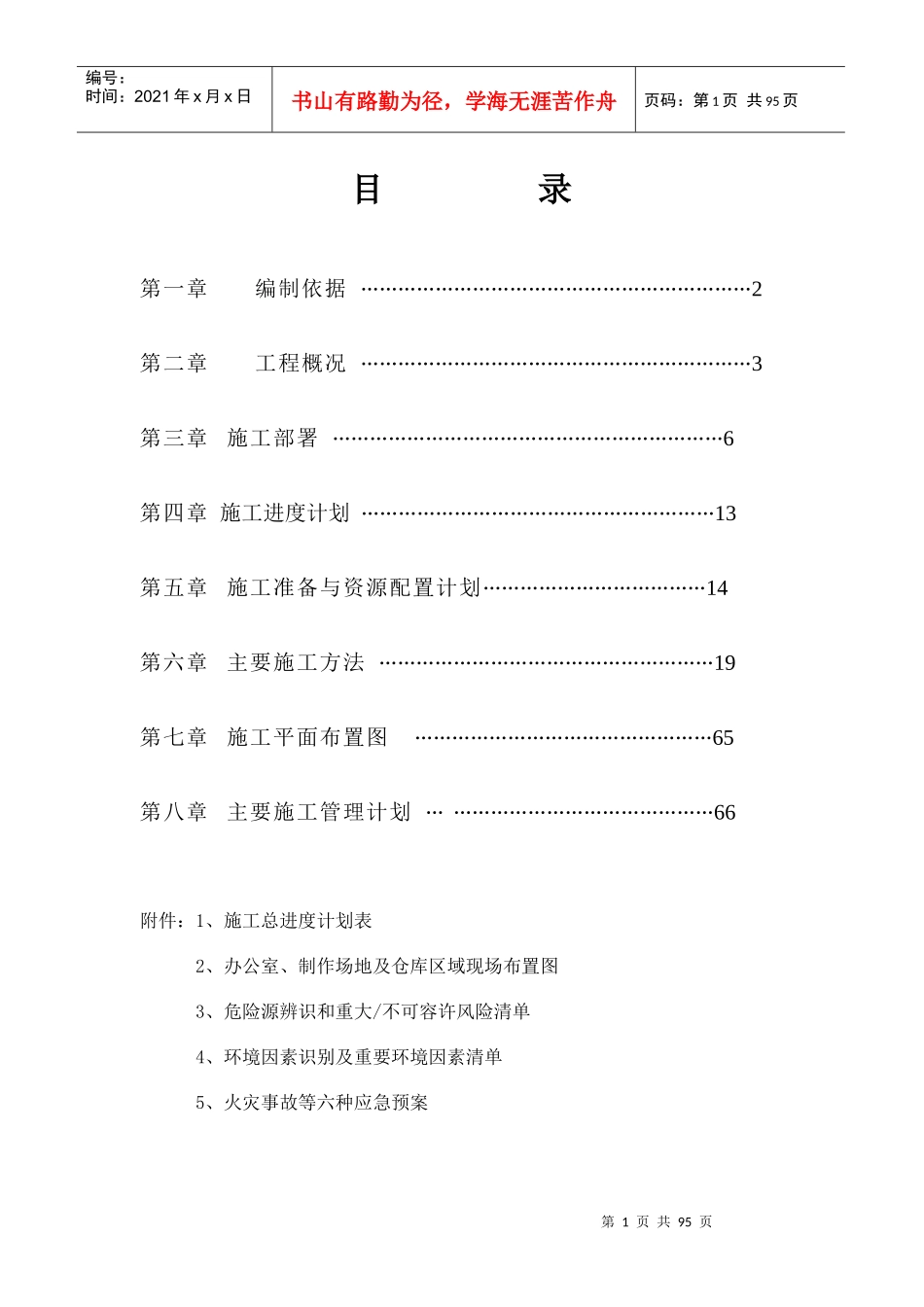

***安装工程施工组织设计2011.12第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共95页目录第一章编制依据………………………………………………………2第二章工程概况………………………………………………………3第三章施工部署………………………………………………………6第四章施工进度计划…………………………………………………13第五章施工准备与资源配置计划………………………………14第六章主要施工方法………………………………………………19第七章施工平面布置图…………………………………………65第八章主要施工管理计划………………………………………66附件：1、施工总进度计划表2、办公室、制作场地及仓库区域现场布置图3、危险源辨识和重大/不可容许风险清单4、环境因素识别及重要环境因素清单5、火灾事故等六种应急预案第2页共95页第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共95页第3页共95页第2页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共95页第一章编制依据本施工组织设计主要依据以下文件编制：1、招标文件、投标文件、设计图纸及施工合同；2、法律、法规及标准规范：《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《给水排水管道施工及验收规范》GB50268-2008《建筑排水硬聚乙烯管道工程技术规范》CJJ/T29-98《建筑电气施工质量验收规范》GB50303-2002《通风与空调工程施工质量验收规范》GB50243-2002《工业设备及管道绝热工程施工及验收规范》GBJ126-2008《管道支架及吊架建筑安装工程施工图集》S161《卫生设备安装图集》99S304《接地图集》02D501-1、2《防空地下室给排水设施安装标准图集》07FS023、公司施工工艺标准《建筑给水排水及采暖工程施工工艺标准》Q/NBJG.002-2003《通风与空调工程施工工艺标准》Q/NBJG.003-2003《建筑电气工程施工工艺标准》Q/NBJG.004-2003第4页共95页第3页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共95页第二章工程概况第一节项目主要情况1、工程名称：******2、建设单位：******3、设计单位：******4、监理单位：******5、施工单位：******6、工程地址：宁波市鄞州区首南街道，具体为:东到宁南南路，西面到河流，北面为茶桃路，南靠纬四路。7、项目概况：本工程建筑面积148716平米(含半地下室约4033平方米和地下室约32154平方米)，地下一层，地上1-14#楼，其中12#楼17层，建筑高度50.9米，其余楼均为18层，建筑高度为53.8米。8、计划工期：施工开竣工日期见开工报告，总日历天为985日历天。9、质量要求：符合《工程施工质量验收规范》；确保按国家验收规范一次性验收合格；争创“结构优质奖”、“甬江杯”。10、各专业主要工程量：第5页共95页第4页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共95页序号项目名称单位数量备注一电气部分1配电箱台13332吸顶灯10套81.14荧光灯10套149.36局部等电位联接端子10套52.37插座安装10个171.48开关安装10个98.39电缆敷设100米182.6410槽式桥架10米243.4911电线管敷设100米3880.16二给排水部分1潜水泵套1522PPR给水管10米5299.43UPVC排水管10米6501.54不锈钢管10米1278.65镀锌钢管Kg2069.26钢塑管10米237阀门只37038消防泵、喷淋泵套4三防排烟部分1排烟风机台70第6页共95页第5页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共95页2百叶风口个523静压箱个114风阀个4015镀锌钢板风管平方米7634.6第二节项目主要施工条件施工、质量要求高：本工程系大型政府保障性住房工程，其内部设施完备、功能要求完备；土建、安装施工均须达到高质量，确保使用功能的可靠性和安全性；保证建筑、装饰、安装工程三者的整体美观协调。工程量大、技术要求高：本工程建筑安装工程量大，共计地上14幢高层住宅楼及1个大面积地下室；对消防、暖通、供水供电等专业的综合布局要求较高，对工程安装施工技术提出了一定难度技术的要求。安装专业多、施工配合难度大：本工程是集各专业设备于一体...
