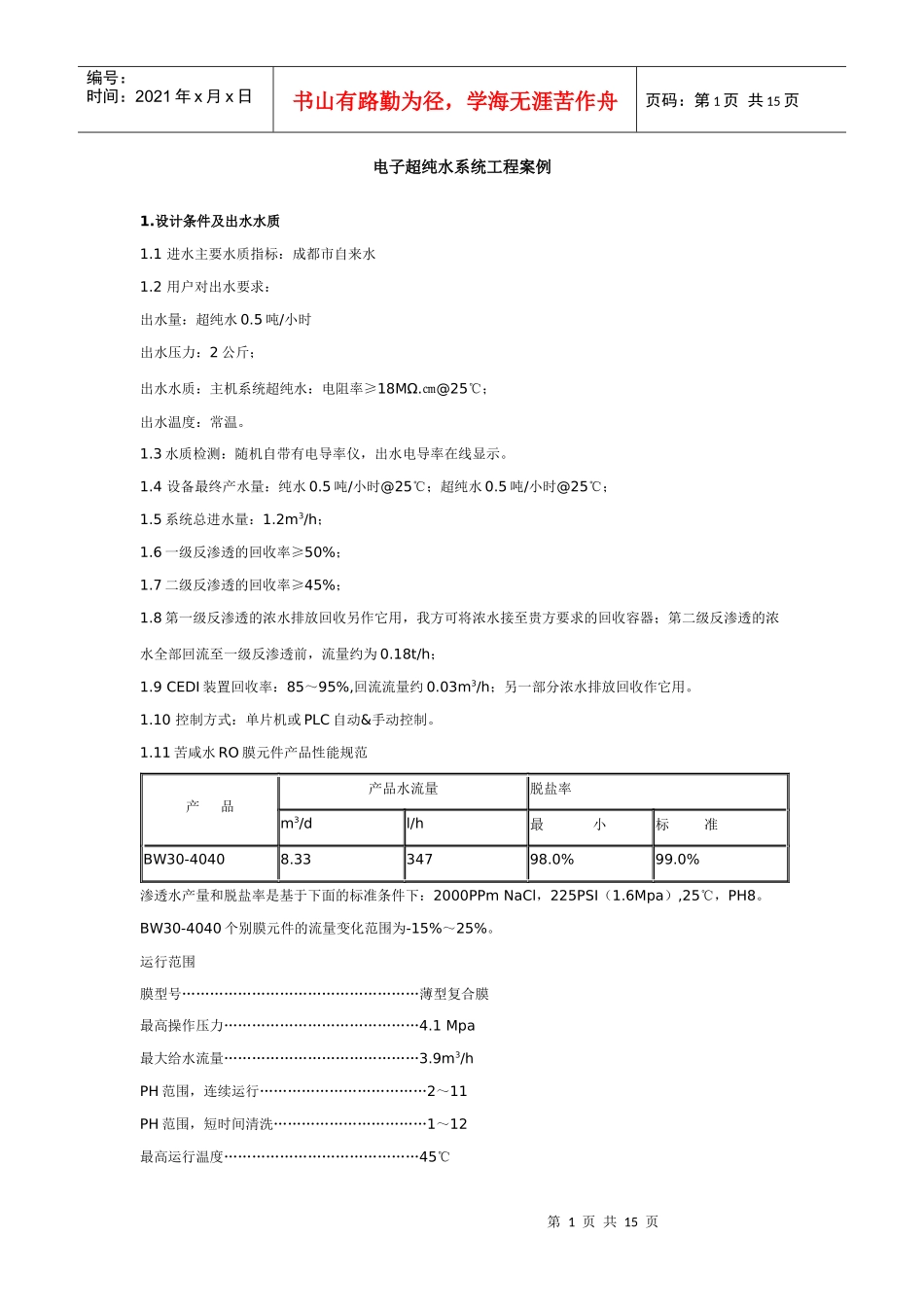

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页电子超纯水系统工程案例1.设计条件及出水水质1.1进水主要水质指标：成都市自来水1.2用户对出水要求：出水量：超纯水0.5吨/小时出水压力：2公斤；出水水质：主机系统超纯水：电阻率≥18MΩ.㎝@25℃；出水温度：常温。1.3水质检测：随机自带有电导率仪，出水电导率在线显示。1.4设备最终产水量：纯水0.5吨/小时@25℃；超纯水0.5吨/小时@25℃；1.5系统总进水量：1.2m3/h；1.6一级反渗透的回收率≥50%；1.7二级反渗透的回收率≥45%；1.8第一级反渗透的浓水排放回收另作它用，我方可将浓水接至贵方要求的回收容器；第二级反渗透的浓水全部回流至一级反渗透前，流量约为0.18t/h；1.9CEDI装置回收率：85～95%,回流流量约0.03m3/h；另一部分浓水排放回收作它用。1.10控制方式：单片机或PLC自动&手动控制。1.11苦咸水RO膜元件产品性能规范产品产品水流量脱盐率m3/dl/h最小标准BW30-40408.3334798.0%99.0%渗透水产量和脱盐率是基于下面的标准条件下：2000PPmNaCl，225PSI（1.6Mpa）,25℃，PH8。BW30-4040个别膜元件的流量变化范围为-15%～25%。运行范围膜型号……………………………………………薄型复合膜最高操作压力……………………………………4.1Mpa最大给水流量……………………………………3.9m3/hPH范围，连续运行………………………………2～11PH范围，短时间清洗……………………………1～12最高运行温度……………………………………45℃第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页最高运行浊度……………………………………1NTU最大给水SDI………………………………………SDI5游离余氯…………………………………………0.1PPm单支膜元件的回收………………………………15%有效膜面积………………………………………7.6m2膜元件的最大水通量……………………………1.22m3/(m2.d)单根膜元件的最小浓水流量……………………0.5m3/h设备组成序号名称型号尺寸数量产地材质1一级高压泵（2.2KW）CR3-211台丹麦格兰富SUS3042一级RO膜BW30-40404支陶氏Filmtec3一级RO膜壳40404支上海SUS3044二级高压泵（1.5KW）CR3-191台丹麦格兰富SUS3045二级RO膜BW30-40402支陶氏Filmtec6二级RO膜壳40402支上海SUS3047低压开关JA-2061支韩国JACO8高压开关JA-2202支韩国JACO9防震压力表0-400PSI4支台湾协钢10防震压力表0-150PSI2支台湾协钢11面板流量计5GPM4支浙江余姚12铜截止阀3/4″1支13铜截止阀1″7支14进水电磁阀1″1支三力信不锈钢15冲洗电磁阀3/4″2支三力信不锈钢16机架1台SUS30417电导率仪CM2302台石家庄科达185μm精密过滤滤芯2.75″×5003支上海格氏PP聚丙烯1、二级反渗透产水流量：0.5t/h4、进水压力：1.0～1.5MPa第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页技术参数2、工作温度：5℃～35℃5、电源：380V,50HZ3、控制方式：单片机或PLC自动&手动控制系统产水电耗功率：4kW一级反渗透的进水流量≥1.5t/h一级反渗透的出水流量≥1.1t/h二级反渗透的出水流量≥0.5t/h一级反渗透的浓水排放量：0.6t/h一级反渗透的回收率≥60%，二级反渗透的回收率≥45%二级反渗透浓水回流：二级的全部浓水回流至一级反渗透的进水前。2、反渗透膜使用寿命约4年作用及出水水质1、主要除去水中的各种离子，脱盐率可达99.5%以上2、出水电导率在1～10μS/cm（25℃）2、供货范围内的设备技术规范及详细交货清单供方保证所提供的设备为全新的、先进的、成熟的、安全的、完整可靠的且出水水质能符合使用要求。供方提供详细的供货清单，清单中依次说明型号、数量、产地、材质等内容。对于整套系统设备运行和施工所必须的部件，即使供货范围中未详细例出，或数目不足，我公司在执行合同时补足。除特殊注明外，所列数量均为一台机组所需。提供随机备品备件并在后面列出。系统应完整地配备包括本体内部管件、阀门、外部管道、连接件、检修平台、控制系统、进出口就地指示压力表、取样阀等，同时还配齐所有必需的支撑件和紧固件...
