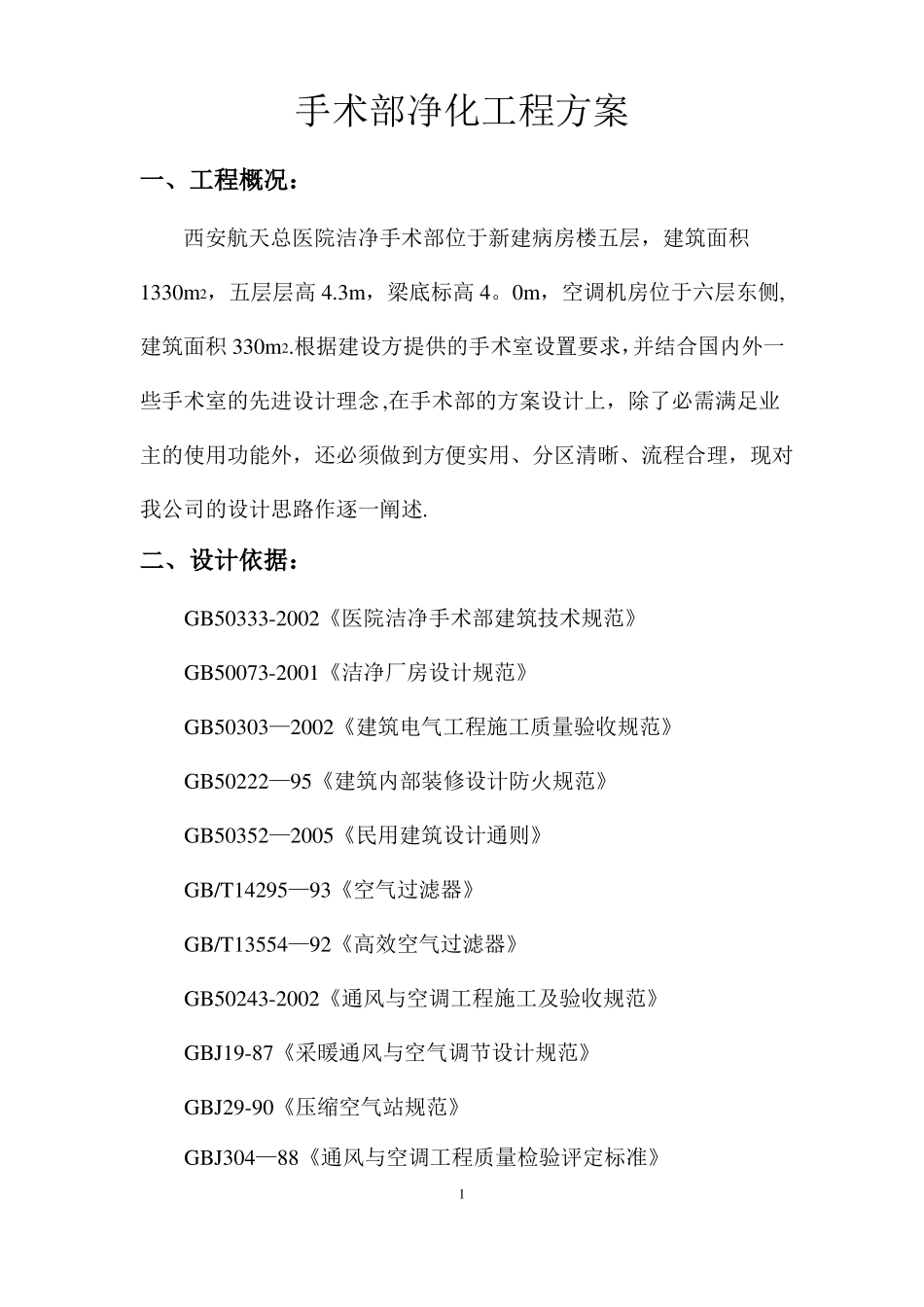

手术部净化工程方案一、工程概况：西安航天总医院洁净手术部位于新建病房楼五层，建筑面积1330m2，五层层高4.3m，梁底标高4。0m，空调机房位于六层东侧,建筑面积330m2.根据建设方提供的手术室设置要求，并结合国内外一些手术室的先进设计理念,在手术部的方案设计上，除了必需满足业主的使用功能外，还必须做到方便实用、分区清晰、流程合理，现对我公司的设计思路作逐一阐述.二、设计依据：GB50333-2002《医院洁净手术部建筑技术规范》GB50073-2001《洁净厂房设计规范》GB50303—2002《建筑电气工程施工质量验收规范》GB50222—95《建筑内部装修设计防火规范》GB50352—2005《民用建筑设计通则》GB/T14295—93《空气过滤器》GB/T13554—92《高效空气过滤器》GB50243-2002《通风与空调工程施工及验收规范》GBJ19-87《采暖通风与空气调节设计规范》GBJ29-90《压缩空气站规范》GBJ304—88《通风与空调工程质量检验评定标准》1JGJ49-88《综合医院建筑设计规范》JGJ71—1990《洁净室施工及验收规范》JGJ/T16—19《民用建筑电气设计规范》YY/T0186—94《医用中心吸引系统通用技术条件》YY/T0187—97《医用中心供氧系统通用技术条件》GB50052—95《供配电系统设计规范》GB50054—95《低压配电设计规范》三、手术部平面设计方案：（一）平面规划：《医院洁净手术部建筑技术规范》中明确指出了手术室的平面工艺流程，如下图：我们在严格遵守规范的要求的前提下，结合本工程实际情况布置整个手术部。1、根据院方提供的图纸和要求，我们设置了10间手术室,其中包括2间I级手术室，7间III级手术室和1间III级正负压手术室，10间手术室分别布置在洁净走廊两侧。2、关于正负压手术室，主要是考虑到本院为综合性医院，有急诊手术和感染手术的需要而设置的。将其设置在了离入口较近的地方，主要是考虑到急诊手术多为创伤手术，布置在入口处可缩短路程,使病人能得到及时治疗.同时，也是为了尽量减少对其它洁净手术室的影响。3、两间I级手术室布置在洁净走廊的最东侧端，其主要原因是I2级手术室洁净度级别高，需要尽量避开人员比较密集的手术部出入口，以防止干扰,减少污染.同时,在一间I级手术室旁设置体外循环间以满足心脏手术的需要。4、手术室洁净辅助区包括换车、护士办、谈话、主任办、医生办、护士长办、护士站、男更衣、女更衣、苏醒、无菌敷料无菌器械、一次性物品、药品、精密仪器设备存放、洁净走廊、污洗打包间、污物暂存、清洁走廊、标本存放,根据手术工艺的要求分别介绍其布置方式。5、由于本层的主要出入口在西侧，我们将医护人员的更衣室和病人出入口分别设置在了西侧，医护人员和病人分为两个通道进入手术部.同时在更衣区设置淋浴和卫生间。6、将护士站设置在换车入口处，方便安排和登记手术.并将医护人员办公区(主任办、医生办、护士长办、护士办)围绕护士站设置，方便医生，护士工作上的配合.同时在护士办旁设置谈话间，与家属等候通过玻璃隔断相通，方便手术中医护人员与家属的沟通。7、本楼中的中心供应室在六层，且通过一个物流电梯与其他层相连,因此，根据四层的布置，我们将无菌敷料无菌器械和药品一次性物品间设置在了物流电梯旁,方便手术洁净物品的输送.8、本层东侧作为百级手术部，百级手术室内的仪器多,相应的手术室面积也要大，功能也比较多，考虑到一些大型手术中仪器设备使用率比较高，特设一间精密仪器设备存放室。9、本手术部为双走廊形式，一条洁净走廊贯穿手术部，清洁走3廊由于8—9轴的楼梯与电梯间的影响,被分隔为两部分，为了满足整个手术部的工艺要求，分别设置两处污物处理间.10、将刷手池均匀布置在洁净走廊内，嵌入式安装至墙体内，方便各个手术室的医护人员使用。11、设置一间标本存放间便于手术过程中病理分析.12、在手术部的非洁净区设置男女值班室、发放换鞋处、及家属等候区等手术部必要辅助房间。（二)流程规划:1、医护人员流程：将医护人员主入口设在建筑物的西北侧，医护人员通过电梯上至手术部,进入发放间之前必需换鞋,换鞋完毕,领取衣物后分别进入男、女更衣室更衣，经过更衣后进入手术部。更衣室的面积大小根据手术室的数量及医护人员数量确定。手...
