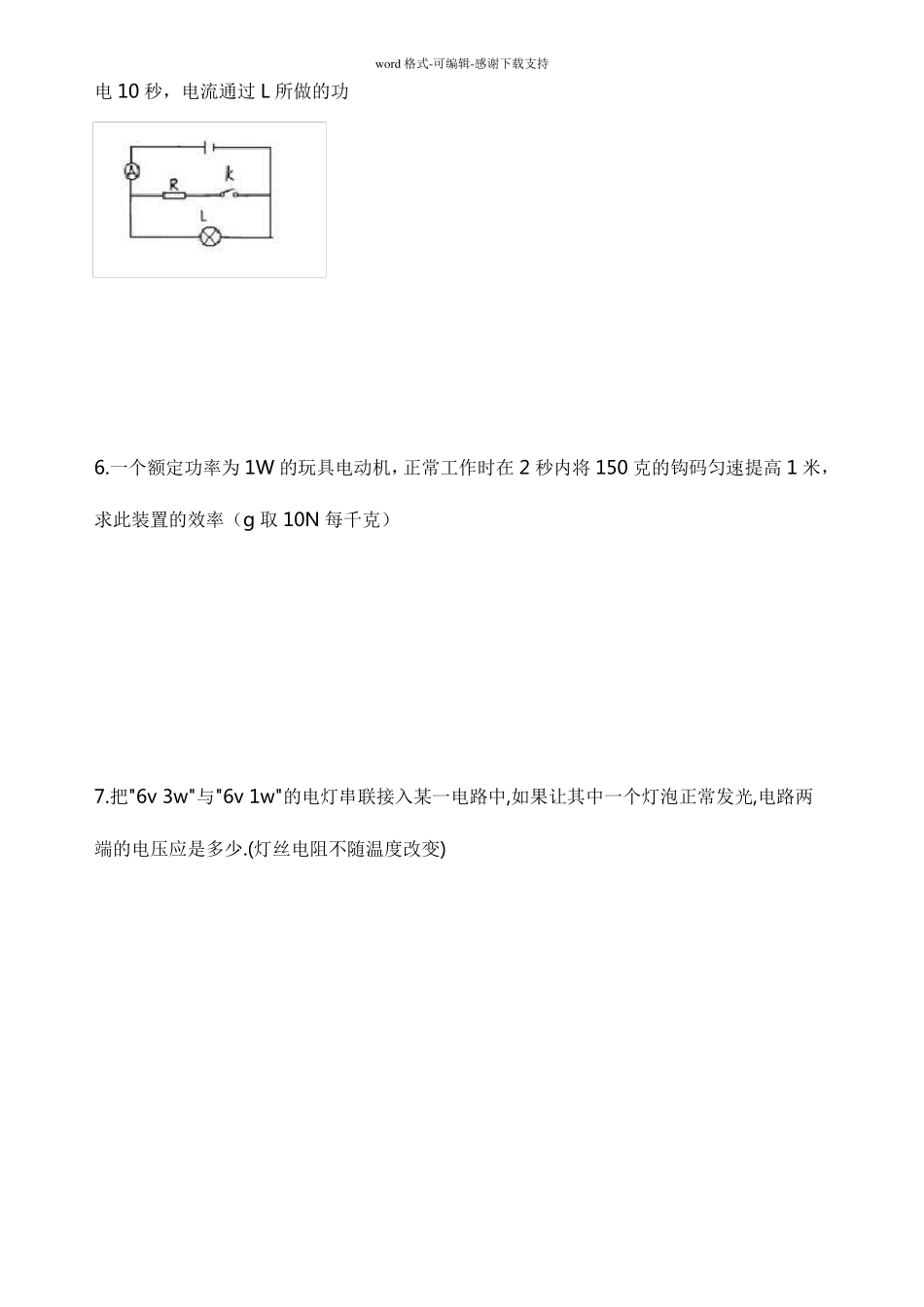

word格式-可编辑-感谢下载支持1.如图的电路中,电源电压为12V,且保持不变,当电键S闭合时,电流表A的示数为0.2A,电压表V的示数为8V,求:(1)电阻R2的阻值（2）电流表A的最大示数（3）电阻R2消耗的最大功率2.如图所示,电源电压不变,R为0-20Ω的滑动变阻器，R0为防止短路的定值电阻，当变阻器的接入电阻为10Ω时，电流表的示数为0.4A，在改变R的接入电阻的过程中，记录到电流表的示数分别为0.38A，0.48A，0.50A，0.52A。在上述数据中，只有哪一个有可能是变阻器接入电阻为8Ω时的电流值?word格式-可编辑-感谢下载支持3.三个同样的电阻，两个并联后再于第三个串联，已知他们的额定功率均为10瓦，求这个电路允许消耗的最大功率？4."220V100W"的灯泡正常工作时的电阻是多少?若把这只灯泡接到110V的电源上,灯泡的实际电功率为多少?工作10分钟消耗电能多少?1度电能让它工作多少小时?5.已知电阻R为20欧。断开电键K时，电流表A的示数为0.2安；闭合电键K时，电流表A的示数为0.6安。求:(1）电源电压U（2）灯L的阻值。（3）电键K断开时，通word格式-可编辑-感谢下载支持电10秒，电流通过L所做的功6.一个额定功率为1W的玩具电动机，正常工作时在2秒内将150克的钩码匀速提高1米，求此装置的效率（g取10N每千克）7.把"6v3w"与"6v1w"的电灯串联接入某一电路中,如果让其中一个灯泡正常发光,电路两端的电压应是多少.(灯丝电阻不随温度改变)word格式-可编辑-感谢下载支持8.若把两定值电阻R1,R2以某种形式连接起来与电源接通,R1消耗的电功率是9W;若把此二电阻换成另一种连接后,仍与该电源接通,则R1消耗的电功率为16W且通过R2的电流为4A.那么电源电压和R1,R2的阻值各是多大?(电源电压保持不变)9.某个电路里的电阻值为R1,已知R1的额定功率为P1,为了使这个电路允许通过的电流扩为原来正常值的20倍,而不至于烧坏电阻R1.1)应该如何改进这个电路?(答案可用分式,画出电路图,并加以说明)2)改进后的电路里的总电阻的额定功率p是原来P1的多少倍?word格式-可编辑-感谢下载支持word格式-可编辑-感谢下载支持1解:(1)电压表测的是R两端的电压,R与R2串联,所以R2两端的电压为:U2=U源-U=12V-8V=4VR2=U2/I=4V/0.2A=20Ω(2)当滑动变阻器的阻值为0时,电流表示数最大,所以.I最=U源/R2=12V/20Ω=0.6A(3)当滑动变阻器的阻值为0时,R2分得的电压最大,即等于电源电压,这时功率也最大:P=(U源)*(I最)=12V*0.6A=7.2W2解(1)由于电路中的总电阻变小,电路中的电流必然增大,所以可先淘汰0.38A(因为它小于0.4A)(2)因为串联电路中电压的分配与电阻成正比,因而当滑动变阻器的阻值由10Ω降为8Ω时,它两端的电压必然会减小,我们分别用0.48A，0.50A，0.52A与8Ω相乘可得滑动变阻器分得的电压分别为3.84V,4V,4.16V,而其中只有3.84V小于4V,所以只有0.48A是正确的3解:2个电阻并联后的总电阻为:R/2(由1/R总=1/R+1/R得出),由于串联电路有中电压的分配与电阻成正比,所以并联部分分得的电压是第三只串联电阻所分电压的1/2;故当串联的电阻两端电压达到额定电压时，电路消耗的功率为最大(并联的两只电阻两端电压不能达到它的额定电压,因为这时串联的那只电阻就承受不了了),此时串联连接的第3个电阻消耗word格式-可编辑-感谢下载支持的功率正好等于它的额定功率为10W，并联连接的电阻每只消耗的功率为2.5W(因为并联部分分得的电压为第三只的1/2)。所以电路允许消耗的最大功率为10W+2.5W+2.5W=15W。4解:(1)灯泡电阻为:R=U^2/P=(220V)^2/100W=484欧(2)实际功率:P1=U1^2/R=(110V)^2/484欧=25W。(3)10分钟消耗的电能:W=Pt=25W*600s=15000J。(4)在110V下:t=W/P=1KW.h/25W=1KW.h/0.025KW=40h5解:(1)由于电键闭合与断开时通过灯泡的电流是个定值,所以电键闭合时通过R的电流为:0.6A-0.2A=0.4A则可以求出电源电压U=IR=0.4A*20Ω=8V(2)R灯=U/I灯=8V/0.2A=40Ω（3）W=I^2*R*t=(0.2A)^2*40Ω*10S=16J6解:电功:W=UIt=Pt=1W*2s=2J有用功:W有=Gh=150g*10N/kg*1m=1.5J效率:1.5J/2J=75%7解:初学者最易犯的错误是:6v+6v=12V,这是因为在串联电路中电压的分配与电阻成正比,两只灯泡的电阻不同,它们两端的电压必然不同,让两只灯泡同时正常发光是不可能满足的,也就是说两个6v既然无法...
