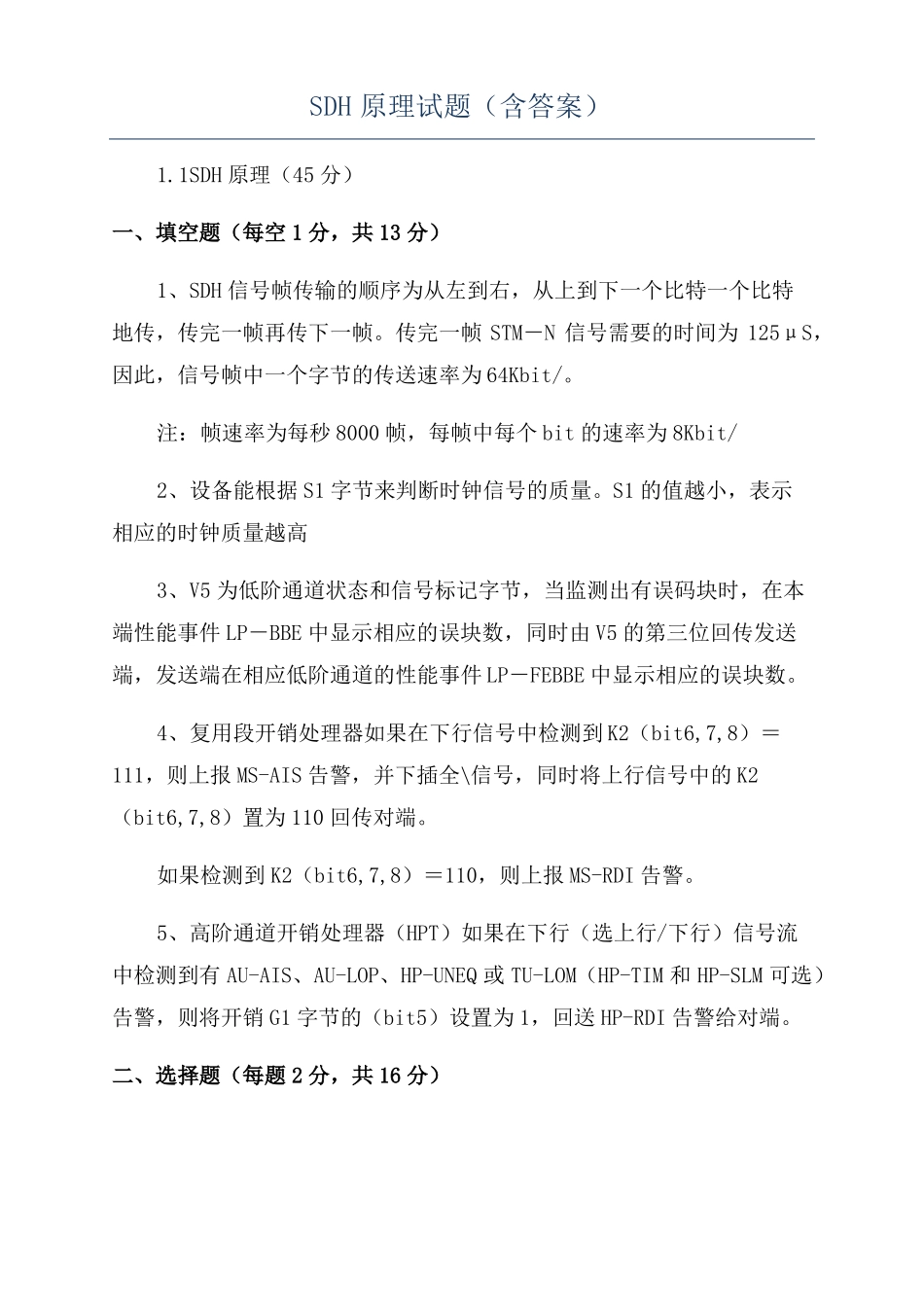

SDH原理试题（含答案）1.1SDH原理（45分）一、填空题（每空1分，共13分）1、SDH信号帧传输的顺序为从左到右，从上到下一个比特一个比特地传，传完一帧再传下一帧。传完一帧STM－N信号需要的时间为125μS，因此，信号帧中一个字节的传送速率为64Kbit/。注：帧速率为每秒8000帧，每帧中每个bit的速率为8Kbit/2、设备能根据S1字节来判断时钟信号的质量。S1的值越小，表示相应的时钟质量越高3、V5为低阶通道状态和信号标记字节，当监测出有误码块时，在本端性能事件LP－BBE中显示相应的误块数，同时由V5的第三位回传发送端，发送端在相应低阶通道的性能事件LP－FEBBE中显示相应的误块数。4、复用段开销处理器如果在下行信号中检测到K2（bit6,7,8）＝111，则上报MS-AIS告警，并下插全\信号，同时将上行信号中的K2（bit6,7,8）置为110回传对端。如果检测到K2（bit6,7,8）＝110，则上报MS-RDI告警。5、高阶通道开销处理器（HPT）如果在下行（选上行/下行）信号流中检测到有AU-AIS、AU-LOP、HP-UNEQ或TU-LOM（HP-TIM和HP-SLM可选）告警，则将开销G1字节的（bit5）设置为1，回送HP-RDI告警给对端。二、选择题（每题2分，共16分）1、为了将各种PDH信号装入SDH帧结构净负荷中，需要经过、、和等三个步骤。（B）A、映射，码速调整，定位B、映射，定位，复用C、复用，定位，映射D、码速调整，映射，复用2、第52时隙在VC4中的位置为第某个TUG3，第y个TUG2，第z个TU12。（A）A、1，4，3B、3，4，1C、2，4，2D、2，3，3注：某+(y-1)某3+(z-1)某213、上行信号流经PL1支路板功能块的顺序为（D）A、HPA，LPT，LPA，PPIB、HPA，LPA，LPT，PPIC、PPI，LPT，LPA，HPAD、PPI，LPA，LPT，HPA注：上行方向指的是从支路到交叉到线路的方向4、上行信号流经SL1线路板功能块的顺序为（B）A、SPI，RST，MST，MSP，MSA，HPTB、HPT，MSA，MSP，MST，RST，SPIC、SPI，MST，RST，MSP，MSA，HPTD、HPT，MSP，MSA，MST，RST，SPI5、为高阶通道追踪字节，当收和应收失配时会有告警。（B）A、J1，HPSLMB、JI，HPTIMC、C2、HPSLMD、C2，HPTIM6、在支路告警中，有一个告警与众不同，它不是根据开销或指针的内容来检测的，其流向也与别的告警不同，此告警为（B）A、TUAISB、T－ALOSC、TULOPD、LP－RDI7、对于AU指针调整，个字节为一个调整单位。TU-12指针的调整单位是个字节。（D）A、1，1B、3，3C、1，3D、3，18、在传输系统中，PDH光接口线路码型一般为；SDH光接口线路码型为；（B）A、NRZ，NRZB、mBnB，NRZC、NRZ，mBnB三、判断题（每题1分，共4分）1、我国2M---->STM-1的复用映射结构为:STM-1----AUG----AU4----VC4---TUG3---TU12---VC12----C12(2M)（確）缺TUG22、为了防止引入过大的抖动，AU指针产生规则规定，经过一次指针调整后，至少要经过3帧才能继续进行调整。（黖）3、如果从STM-N信号中恢复出的B2字节和前一个STM-N帧（除再生段开销外的所有比特）的BIP-2计算结果不一致，则上报B2误码，同时将误码数记录在上行信号的M1字节中回传给对端。（確）4、H4作为TU－12的复帧指示字节，就是指示当前的TU－12（或VC－12、C－12）是当前复帧的第几个基帧，因此，若某一高阶通道内只有VC－4级别的业务时，H4字节是没有意义的。（黖）四、名词解析（每题4分，共4分）1、一致路由和分离路由答:两站之间的业务收发走的是同一段路由，如A到B和B到A的业务所经历的站和链路是相同的，这就是一致路由，从业务的角度来描述即为双向业务。若两站之间的业务收发走的是不同的路由，如A到B和B到A的业务所经历的站和链路是不同的，这就是分离路由，从业务的角度来描述即为单向业务。分离路由只能用在闭环系统中，环中所有支路信号按同一方向传输。五、简答题（共8分）什么？号经过交叉连接到线路，再经过线路传到对端站，在对端站下到支路时，(1)对端站相应通道是否会检测到下行信号有TU－AIS告警并上报网管？(2)为什么？(3)若对端站相应通道挂一2M误码表，其AIS灯会亮吗？（通路正常）答：不会检测到有TU－AIS告警。因为在PPI下插的全1信号经过LPA适配成C－12，再经过LPT加入开销、HPA加入指针，此过程是正常的，LPT、HPA将此全1信号当...
