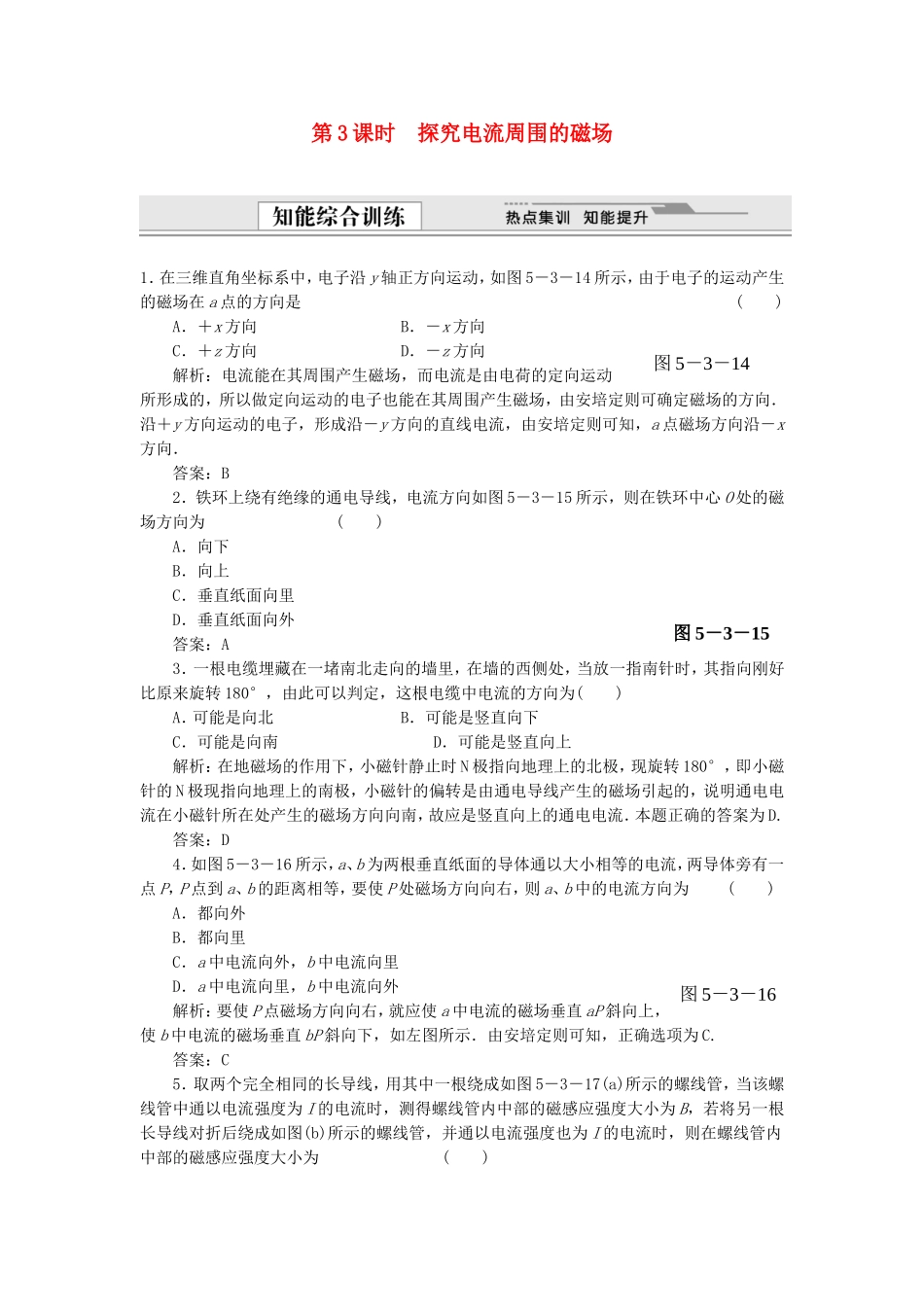

第3课时探究电流周围的磁场1．在三维直角坐标系中，电子沿y轴正方向运动，如图5－3－14所示，由于电子的运动产生的磁场在a点的方向是()A．＋x方向B．－x方向C．＋z方向D．－z方向解析：电流能在其周围产生磁场，而电流是由电荷的定向运动所形成的，所以做定向运动的电子也能在其周围产生磁场，由安培定则可确定磁场的方向．沿＋y方向运动的电子，形成沿－y方向的直线电流，由安培定则可知，a点磁场方向沿－x方向．答案：B2．铁环上绕有绝缘的通电导线，电流方向如图5－3－15所示，则在铁环中心O处的磁场方向为()A．向下B．向上C．垂直纸面向里D．垂直纸面向外答案：A3．一根电缆埋藏在一堵南北走向的墙里，在墙的西侧处，当放一指南针时，其指向刚好比原来旋转180°，由此可以判定，这根电缆中电流的方向为()A．可能是向北B．可能是竖直向下C．可能是向南D．可能是竖直向上解析：在地磁场的作用下，小磁针静止时N极指向地理上的北极，现旋转180°，即小磁针的N极现指向地理上的南极，小磁针的偏转是由通电导线产生的磁场引起的，说明通电电流在小磁针所在处产生的磁场方向向南，故应是竖直向上的通电电流．本题正确的答案为D.答案：D4．如图5－3－16所示，a、b为两根垂直纸面的导体通以大小相等的电流，两导体旁有一点P，P点到a、b的距离相等，要使P处磁场方向向右，则a、b中的电流方向为()A．都向外B．都向里C．a中电流向外，b中电流向里D．a中电流向里，b中电流向外解析：要使P点磁场方向向右，就应使a中电流的磁场垂直aP斜向上，使b中电流的磁场垂直bP斜向下，如左图所示．由安培定则可知，正确选项为C.答案：C5．取两个完全相同的长导线，用其中一根绕成如图5－3－17(a)所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图(b)所示的螺线管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为()图5－3－14图5－3－16图5－3－15图5－3－17A．0B．0.5BC．BD．2B解析：用双线绕成的螺线管，双线中的电流刚好相反，其在周围空间产生的磁场相互抵消，所以螺线管内部磁感应强度为零．答案：A6．根据安培假设的思想，认为磁场是由于运动电荷产生的，这种思想如果对地磁场也适用，而目前在地球上并没有发现相对地球定向移动的电荷，那么由此推断，地球应该()A．带负电B．带正电C．不带电D．无法确定答案：A7．如图5－3－18所示，带负电的金属环绕轴OO′以角速度ω匀速旋转，在环左侧轴线上的小磁针最后平衡的位置是()A．N极竖直向上B．N极竖直向下C．N极沿轴线向右D．N极沿轴线向左答案：C8．磁铁在高温下或者受到敲击时会失去磁性，根据安培的分子电流假说，其原因是()A．分子电流消失B．分子电流取向变得大致相同C．分子电流取向变得杂乱D．分子电流减弱答案：C9．已知长直通电导线周围，离导线越远处磁场越弱，图中的中央小圆表示导线的截面，并标出了流过导线的电流的方向，其外围画的是磁感线，并标明了它的方向，图中正确的是()答案：C10．如图5－3－19所示，弹簧秤下挂一条形磁棒，其中条形磁棒N极的一部分位于未通电的螺线管内，下列说法正确的是()A．若将a接电源正极，b接负极，弹簧秤的示数将减小B．若将a接电源正极，b接负极，弹簧秤的示数将增大C．若将b接电源正极，a接负极，弹簧秤的示数将增大D．若将b接电源正极，a接负极，弹簧秤的示数将减小解析：当a接电源正极，螺线管内部磁场的方向向上，条形磁铁N极受力方向向上；当b接电源正极，螺线管内部磁场方向向下，磁铁N极受力向下．注意本题中条形磁铁的放置位置，S极受到的磁场力应小于N极受力．答案：AC图5－3－18图5－3－1911．如图5－3－20是一种利用电磁原理制作的充气泵的结构示意图．其工作原理类似打点计时器．当电流从电磁铁的接线柱a流入，吸引小磁铁向下运动，以下选项中正确的是()图5－3－20A．电磁铁的上端为N极，小磁铁的下端为N极B．电磁铁的上端为S极，小磁铁的下端为S极C．电磁铁的上端为N极，小磁铁的下端为S极D．电磁铁的上端为S极，小磁铁的下端为N极解析：电流从电磁铁的接线柱a流入，根据安培定则，电磁铁的...
