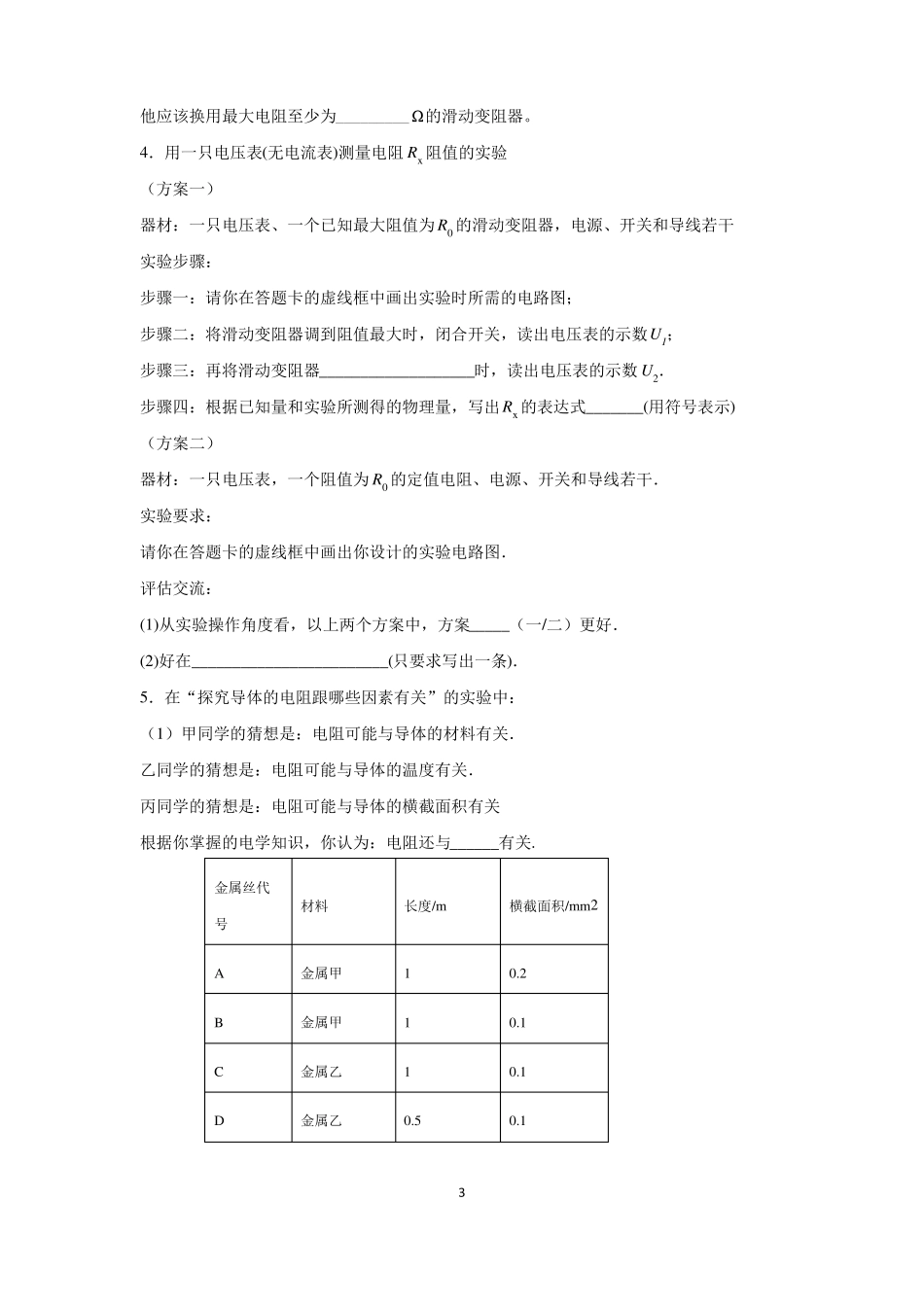

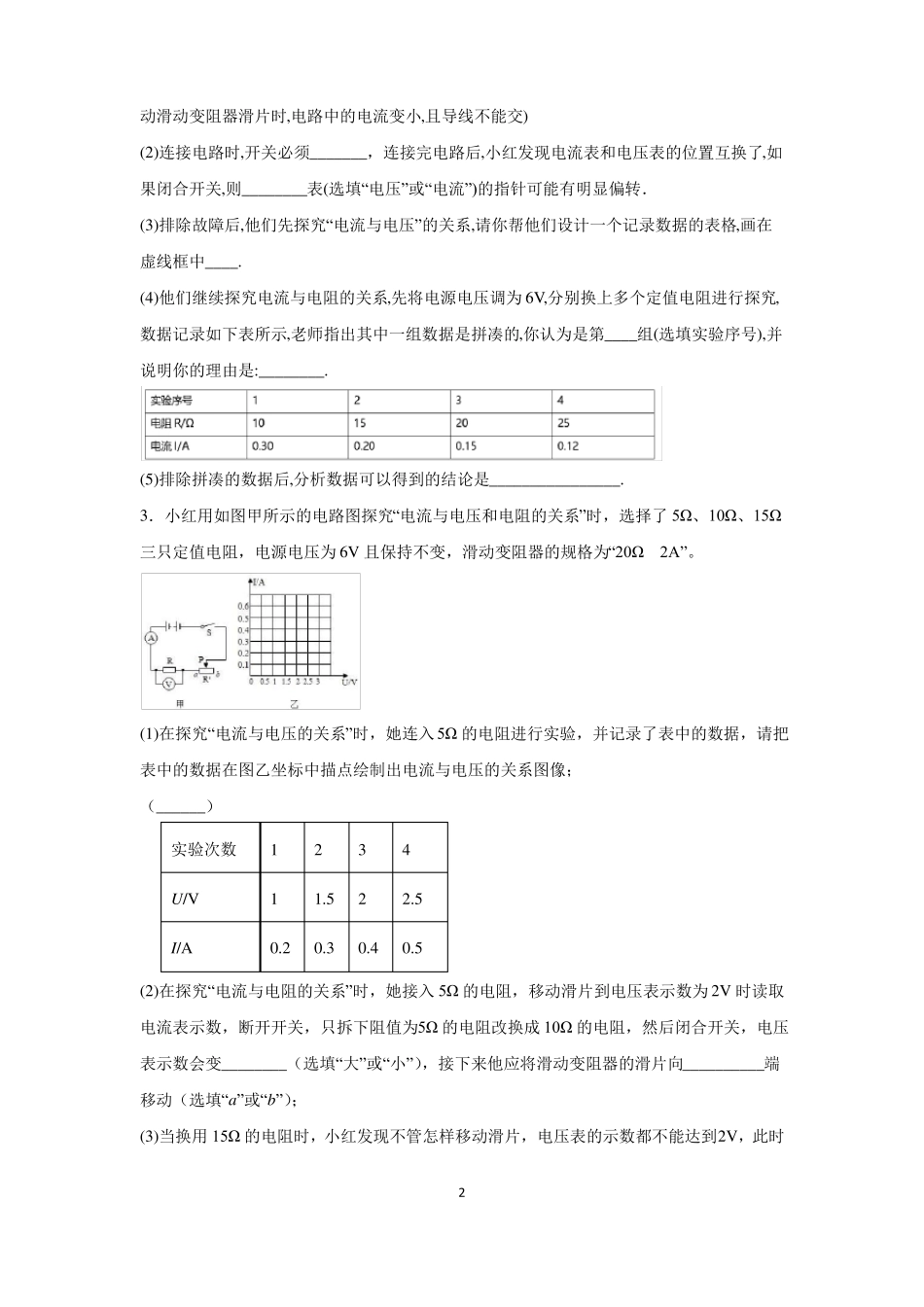

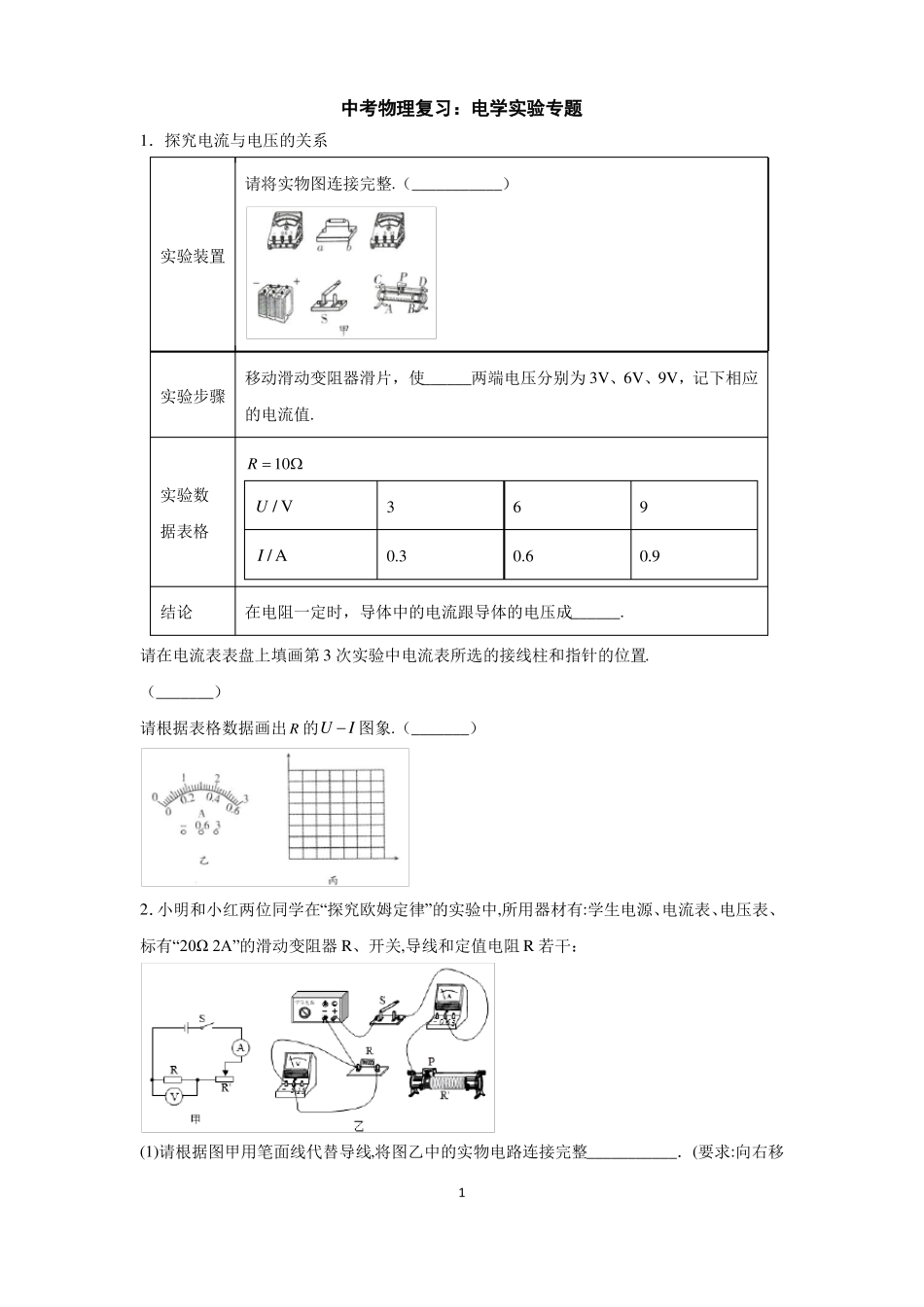

中考物理复习:电学实验专题1.探究电流与电压的关系请将实物图连接完整.(___________)实验装置移动滑动变阻器滑片,使______两端电压分别为3V、6V、9V,记下相应实验步骤的电流值.R10实验数据表格U/V30.360.690.9I/A结论在电阻一定时,导体中的电流跟导体的电压成______.请在电流表表盘上填画第3次实验中电流表所选的接线柱和指针的位置.(_______)请根据表格数据画出R的UI图象.(_______)2.小明和小红两位同学在“探究欧姆定律”的实验中,所用器材有:学生电源、电流表、电压表、标有“20Ω2A”的滑动变阻器R、开关,导线和定值电阻R若干:(1)请根据图甲用笔面线代替导线,将图乙中的实物电路连接完整___________.(要求:向右移1动滑动变阻器滑片时,电路中的电流变小,且导线不能交)(2)连接电路时,开关必须_______,连接完电路后,小红发现电流表和电压表的位置互换了,如果闭合开关,则________表(选填“电压”或“电流”)的指针可能有明显偏转.(3)排除故障后,他们先探究“电流与电压”的关系,请你帮他们设计一个记录数据的表格,画在虚线框中____.(4)他们继续探究电流与电阻的关系,先将电源电压调为6V,分别换上多个定值电阻进行探究,数据记录如下表所示,老师指出其中一组数据是拼凑的,你认为是第____组(选填实验序号),并说明你的理由是:________.(5)排除拼凑的数据后,分析数据可以得到的结论是________________.3.小红用如图甲所示的电路图探究“电流与电压和电阻的关系”时,选择了5Ω、10Ω、15Ω三只定值电阻,电源电压为6V且保持不变,滑动变阻器的规格为“20Ω2A”。(1)在探究“电流与电压的关系”时,她连入5Ω的电阻进行实验,并记录了表中的数据,请把表中的数据在图乙坐标中描点绘制出电流与电压的关系图像;(______)实验次数U/VI/A110.221.50.3320.442.50.5(2)在探究“电流与电阻的关系”时,她接入5Ω的电阻,移动滑片到电压表示数为2V时读取电流表示数,断开开关,只拆下阻值为5Ω的电阻改换成10Ω的电阻,然后闭合开关,电压表示数会变________(选填“大”或“小”),接下来他应将滑动变阻器的滑片向__________端移动(选填“a”或“b”);(3)当换用15Ω的电阻时,小红发现不管怎样移动滑片,电压表的示数都不能达到2V,此时2他应该换用最大电阻至少为_________Ω的滑动变阻器。4.用一只电压表(无电流表)测量电阻Rx阻值的实验(方案一)器材:一只电压表、一个已知最大阻值为R0的滑动变阻器,电源、开关和导线若干实验步骤:步骤一:请你在答题卡的虚线框中画出实验时所需的电路图;步骤二:将滑动变阻器调到阻值最大时,闭合开关,读出电压表的示数U1;步骤三:再将滑动变阻器___________________时,读出电压表的示数U2.步骤四:根据已知量和实验所测得的物理量,写出Rx的表达式_______(用符号表示)(方案二)器材:一只电压表,一个阻值为R0的定值电阻、电源、开关和导线若干.实验要求:请你在答题卡的虚线框中画出你设计的实验电路图.评估交流:(1)从实验操作角度看,以上两个方案中,方案_____(一/二)更好.(2)好在________________________(只要求写出一条).5.在“探究导体的电阻跟哪些因素有关”的实验中:(1)甲同学的猜想是:电阻可能与导体的材料有关.乙同学的猜想是:电阻可能与导体的温度有关.丙同学的猜想是:电阻可能与导体的横截面积有关根据你掌握的电学知识,你认为:电阻还与______有关.金属丝代材料号长度/m横截面积/mm2ABCD金属甲金属甲金属乙金属乙1110.50.20.10.10.13(2)现有金属材料甲和金属材料乙制成的各种不同规格的金属丝,规格如表.选用导线A和B进行实验,可以探究________(选填“甲”“乙”或“丙”)同学的猜想.要想探究甲同学的猜想应该选用________(选上面表格中导线的字母代号)两根导线进行实验6.“测量小灯泡电阻”的电路连接情况如图所示,电源电压保持不变,小灯泡正常发光时的电压为2.5V.(1)闭合开关后,当滑片P向右移动时,电压表示数________(填“变大”“变小”或“不变”)(2)实验中测得的小灯泡相关数据记录在表中实验次数实验次数科学量电压U/V电流I/A电阻R/Ω11.50.2222.00.2632....
