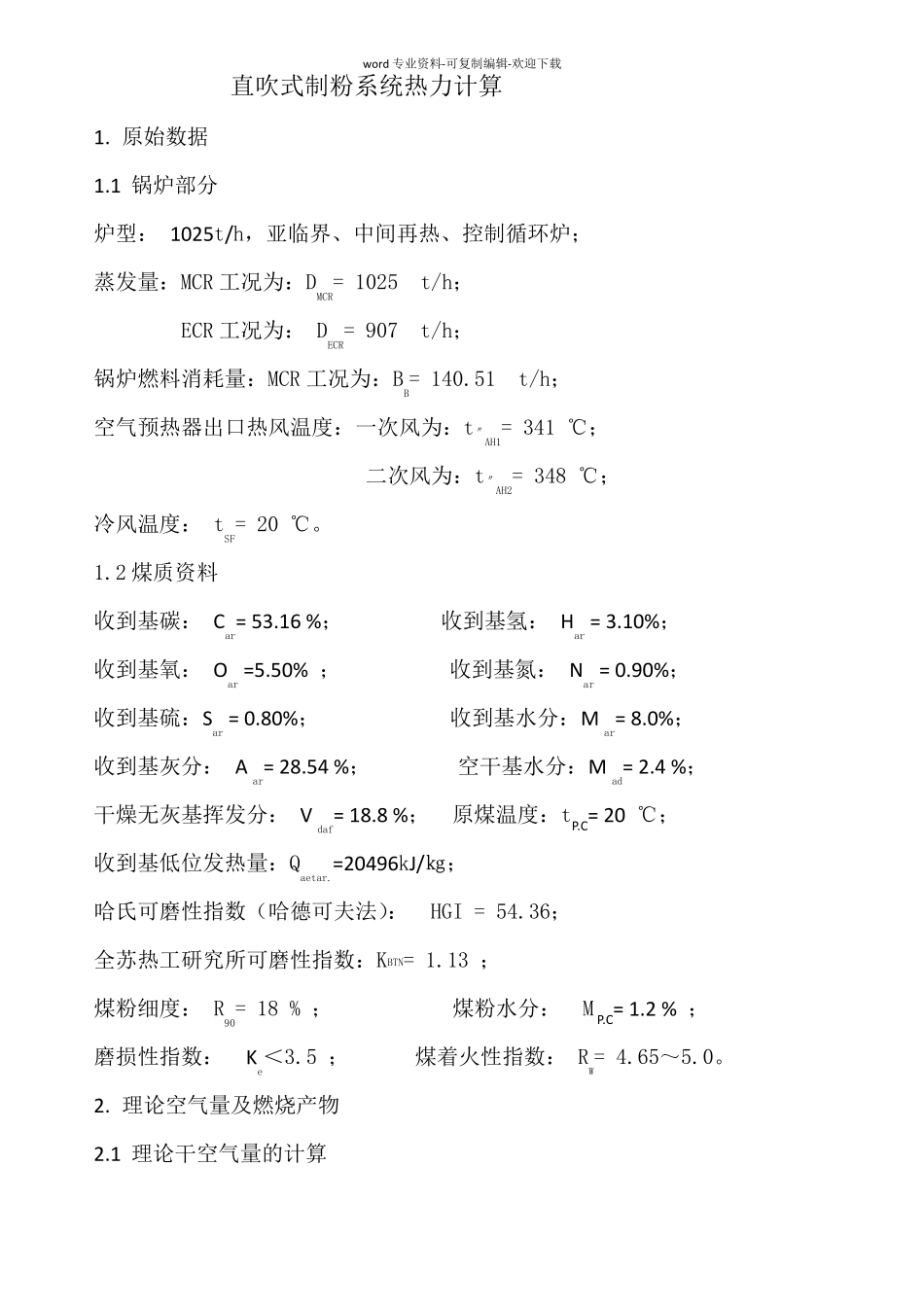

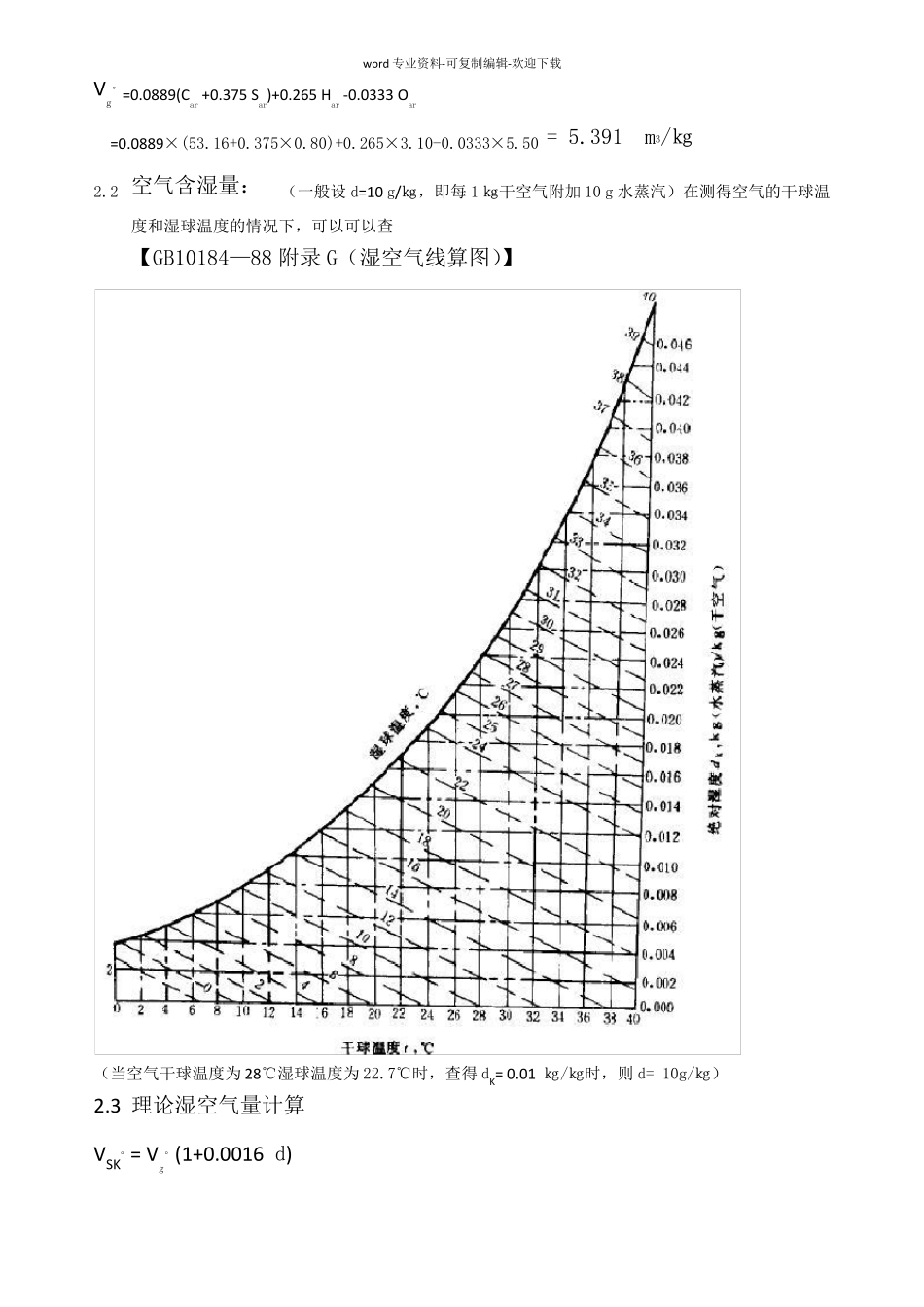

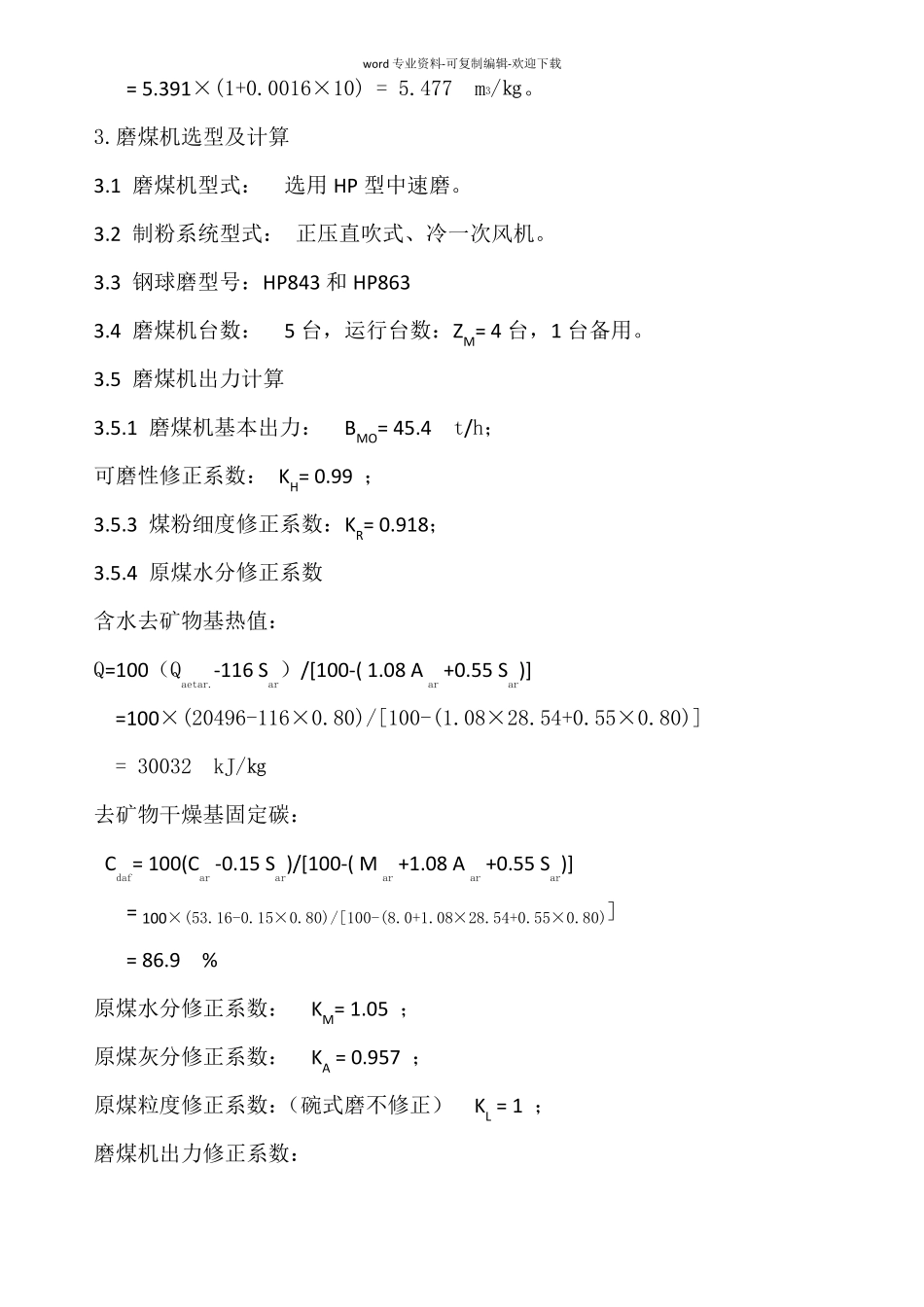

word专业资料-可复制编辑-欢迎下载直吹式制粉系统热力计算1.原始数据1.1锅炉部分炉型：1025t/h，亚临界、中间再热、控制循环炉；蒸发量：MCR工况为：DMCR=1025t/h；ECR工况为：DECR=907t/h；锅炉燃料消耗量：MCR工况为：BB=140.51t/h；空气预热器出口热风温度：一次风为：t〃AH1=341℃；二次风为：t〃AH2=348℃；冷风温度：tSF=20℃。1.2煤质资料收到基碳：Car=53.16%；收到基氢：Har=3.10%；收到基氧：Oar=5.50%；收到基氮：Nar=0.90%；收到基硫：Sar=0.80%；收到基水分：Mar=8.0%；收到基灰分：Aar=28.54%；空干基水分：Mad=2.4%；干燥无灰基挥发分：Vdaf=18.8%；原煤温度：tP.C=20℃；收到基低位发热量：Qaetar.=20496kJ/㎏；哈氏可磨性指数（哈德可夫法）：HGI=54.36；全苏热工研究所可磨性指数：KBTN=1.13；煤粉细度：R90=18%；煤粉水分：MP.C=1.2%；磨损性指数：Ke＜3.5；煤着火性指数：RW=4.65～5.0。2.理论空气量及燃烧产物2.1理论干空气量的计算word专业资料-可复制编辑-欢迎下载Vg°=0.0889(Car+0.375Sar)+0.265Har-0.0333Oar3=0.0889×(53.16+0.375×0.80)+0.265×3.10-0.0333×5.50=5.391m2.2/㎏空气含湿量：（一般设d=10g/㎏，即每1㎏干空气附加10g水蒸汽）在测得空气的干球温度和湿球温度的情况下，可以可以查【GB10184—88附录G（湿空气线算图）】（当空气干球温度为28℃湿球温度为22.7℃时，查得dK=0.01㎏/㎏时，则d=10g/㎏）2.3理论湿空气量计算VSK°=Vg°(1+0.0016d)word专业资料-可复制编辑-欢迎下载=5.391×(1+0.0016×10)=5.477m3/㎏。3.磨煤机选型及计算3.1磨煤机型式：选用HP型中速磨。3.2制粉系统型式：正压直吹式、冷一次风机。3.3钢球磨型号：HP843和HP8633.4磨煤机台数：5台，运行台数：ZM=4台，1台备用。3.5磨煤机出力计算3.5.1磨煤机基本出力：BMO=45.4t/h；可磨性修正系数：KH=0.99；3.5.3煤粉细度修正系数：KR=0.918；3.5.4原煤水分修正系数含水去矿物基热值：Q=100（Qaetar.-116Sar）/[100-(1.08Aar+0.55Sar)]=100×(20496-116×0.80)/[100-(1.08×28.54+0.55×0.80)]=30032kJ/㎏去矿物干燥基固定碳：Cdaf=100(Car-0.15Sar)/[100-(Mar+1.08Aar+0.55Sar)]=100×(53.16-0.15×0.80)/[100-(8.0+1.08×28.54+0.55×0.80)]=86.9%原煤水分修正系数：KM=1.05；原煤灰分修正系数：KA=0.957；原煤粒度修正系数：（碗式磨不修正）KL=1；磨煤机出力修正系数：word专业资料-可复制编辑-欢迎下载K=KHKRKMKAKL=0.99×0.918×1.05×0.957×1=0.913；磨煤机碾磨出力：BM=KBMO=0.913×45.4=41.45t/h；碾磨出力裕度计算：BF=ZMBM/BB=4×41.45/140.51=1.183.6磨煤消耗功率磨煤机功率：NM=355kW；磨煤电耗：EM=NM/BM=355/41.45=8.56kW.h/t4.热力计算4.1初始干燥剂量磨煤机基本通风量：Qs=18.9㎏/s；磨煤出力相当于设计出力下负荷率：XM=BB/(KBM)=140.51/(4×41.45)=0.8475；XM下的通风率：KMV=100(0.6+0.4XM)=100×(0.6+0.4×0.8475)=93.90%磨煤机密封风量：QMF=2.2㎏/s；制粉干燥水分：△M=(Mar-MP.C)/(100-MP.C)=(8-1.2)/(100-1.2)=0.0688㎏/㎏；初始干燥剂量：g1=（3.6Qs/BMO）[KMV/(100XM）]-△M-[3.6QMF/（KBMO）=（3.6×18.9/45.4）×[93.90/(100×0.8475)]-0.0688-[3.6×2.2/(0.913×45.4]=1.399㎏/㎏。4.2热平衡word专业资料-可复制编辑-欢迎下载4.2.1输入的总热量（1）干燥的物理热干燥剂的初温：（先假定，后核算）t1=260℃；干燥剂初温下比热容：（查表）C1=1.022kJ/(㎏.℃)；干燥剂的物理热：qq1=g1C1t1=1.399×1.022×260=371.74kJ/㎏。（2）漏入冷风的物理热：（正压qL=0）。（3）密封风的物理热：密封风温度：tMF=20℃；密封风比热容：（查表）CMF=1.012kJ/(㎏.℃)；密封风的物理热：qMF=3.6CMFQMFtMF/BM=3.6×1.012×2.2×20/41.45=3.9kJ/㎏。（4）磨煤机工作时产生的热量机械热转化系数：（查表）Kmae=0.6；磨煤机工作产生时产生的热量：qmae=3.6KmaeEM=3.6×0.6×8.56=18.5kJ/㎏。（5）干燥磨制1㎏煤输入的总热量∑q=qq1+qL+qMF+qmae=371.74+0+3.9+18.49=394.14kJ/㎏。4.2.2带出好消耗的总热量（1）蒸发原煤制水分消耗热量：制粉系统末端温度：t2=t...
