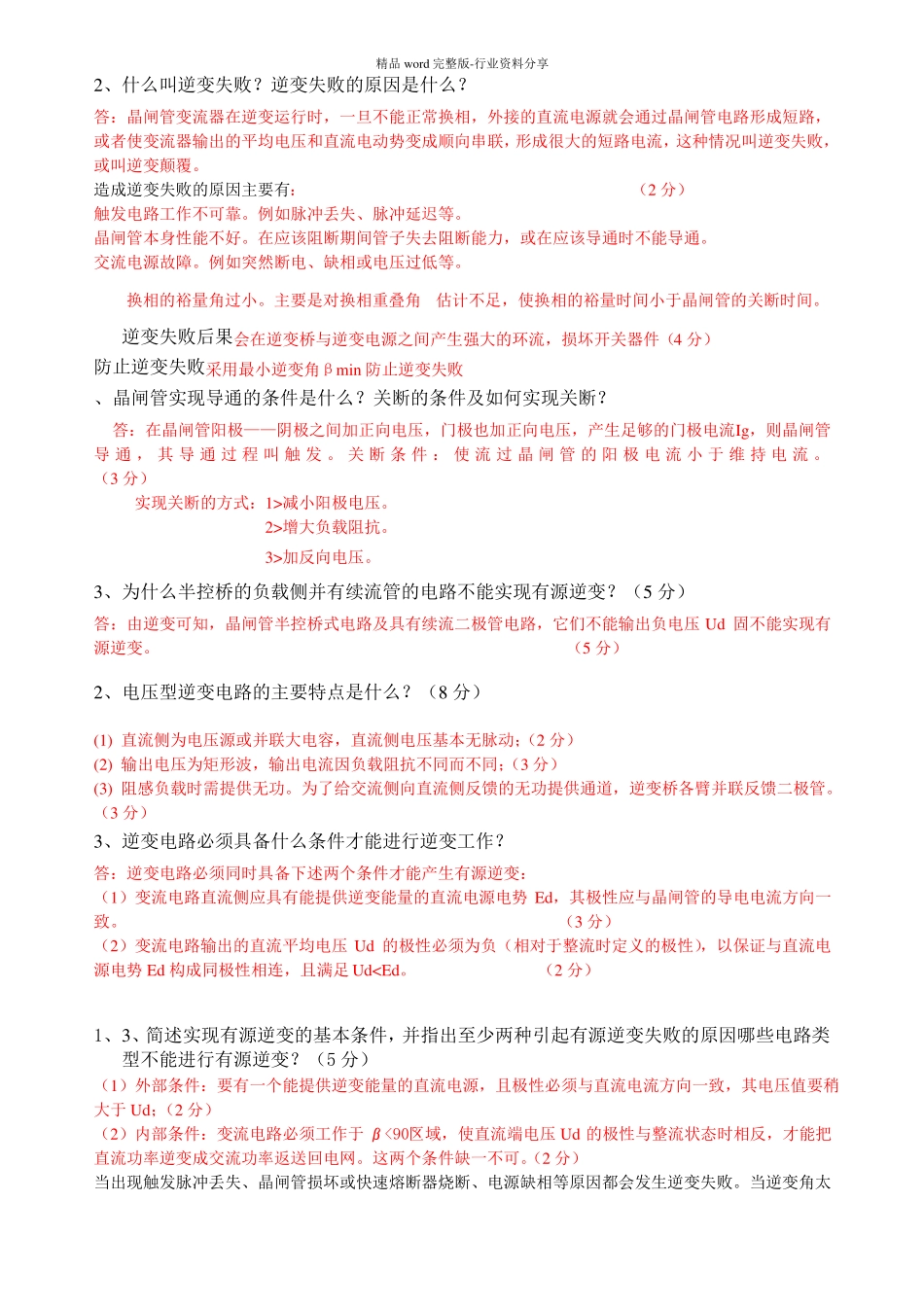

精品word完整版-行业资料分享2、什么叫逆变失败？逆变失败的原因是什么？答：晶闸管变流器在逆变运行时，一旦不能正常换相，外接的直流电源就会通过晶闸管电路形成短路，或者使变流器输出的平均电压和直流电动势变成顺向串联，形成很大的短路电流，这种情况叫逆变失败，或叫逆变颠覆。造成逆变失败的原因主要有：（2分）触发电路工作不可靠。例如脉冲丢失、脉冲延迟等。晶闸管本身性能不好。在应该阻断期间管子失去阻断能力，或在应该导通时不能导通。交流电源故障。例如突然断电、缺相或电压过低等。换相的裕量角过小。主要是对换相重叠角估计不足，使换相的裕量时间小于晶闸管的关断时间。逆变失败后果会在逆变桥与逆变电源之间产生强大的环流，损坏开关器件（4分）防止逆变失败采用最小逆变角βmin防止逆变失败、晶闸管实现导通的条件是什么？关断的条件及如何实现关断？答：在晶闸管阳极——阴极之间加正向电压，门极也加正向电压，产生足够的门极电流Ig，则晶闸管导通，其导通过程叫触发。关断条件：使流过晶闸管的阳极电流小于维持电流。（3分）实现关断的方式：1>减小阳极电压。2>增大负载阻抗。3>加反向电压。3、为什么半控桥的负载侧并有续流管的电路不能实现有源逆变？（5分）答：由逆变可知，晶闸管半控桥式电路及具有续流二极管电路，它们不能输出负电压Ud固不能实现有源逆变。（5分）2、电压型逆变电路的主要特点是什么？（8分）(1)直流侧为电压源或并联大电容，直流侧电压基本无脉动；（2分）(2)输出电压为矩形波，输出电流因负载阻抗不同而不同；（3分）(3)阻感负载时需提供无功。为了给交流侧向直流侧反馈的无功提供通道，逆变桥各臂并联反馈二极管。（3分）3、逆变电路必须具备什么条件才能进行逆变工作？答：逆变电路必须同时具备下述两个条件才能产生有源逆变：（1）变流电路直流侧应具有能提供逆变能量的直流电源电势Ed，其极性应与晶闸管的导电电流方向一致。（3分）（2）变流电路输出的直流平均电压Ud的极性必须为负（相对于整流时定义的极性），以保证与直流电源电势Ed构成同极性相连，且满足Ud
