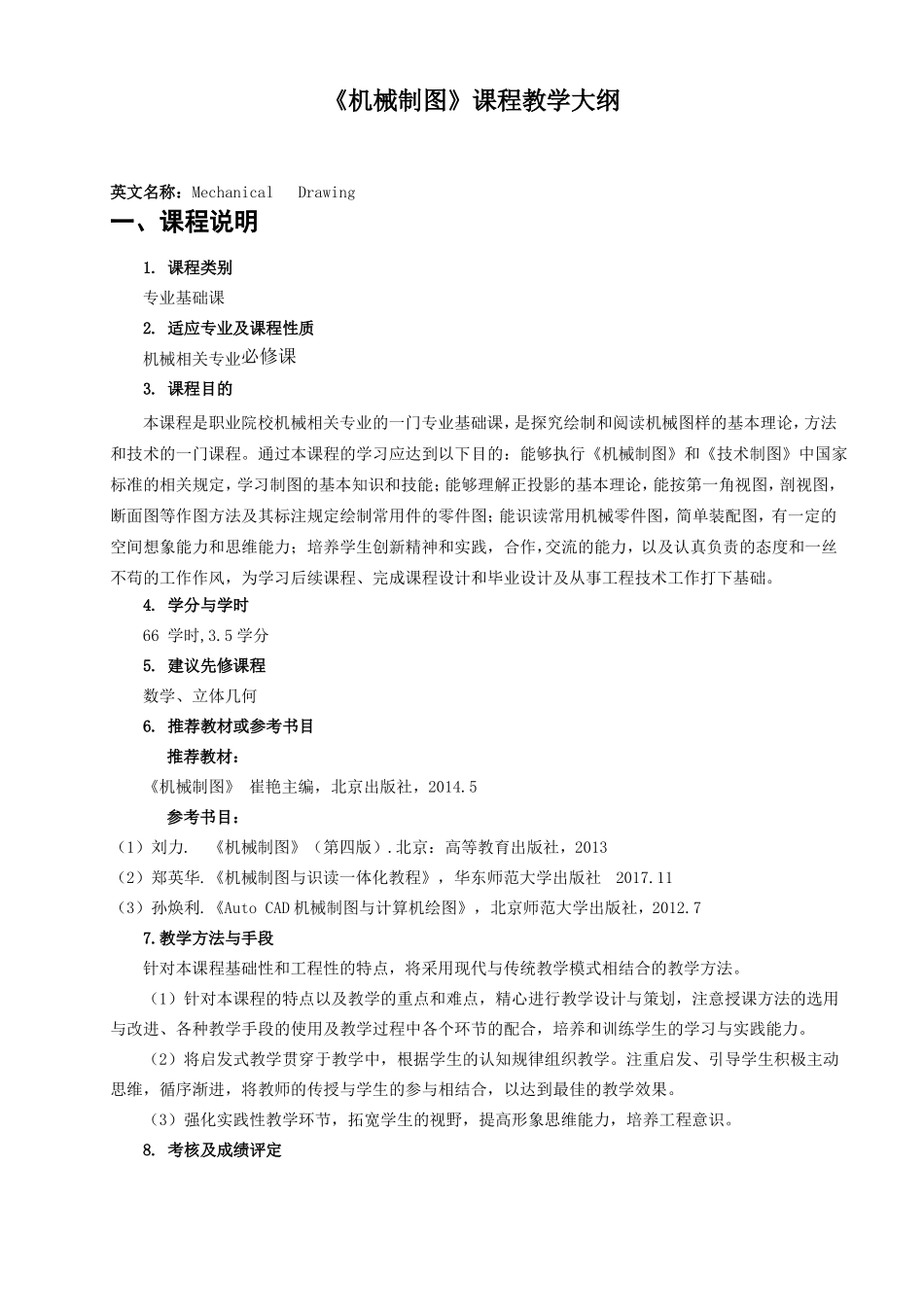

《机械制图》课程教学大纲英文名称：MechanicalDrawing一、课程说明1.课程类别专业基础课2.适应专业及课程性质机械相关专业必修课3.课程目的本课程是职业院校机械相关专业的一门专业基础课，是探究绘制和阅读机械图样的基本理论，方法和技术的一门课程。通过本课程的学习应达到以下目的：能够执行《机械制图》和《技术制图》中国家标准的相关规定，学习制图的基本知识和技能；能够理解正投影的基本理论，能按第一角视图，剖视图，断面图等作图方法及其标注规定绘制常用件的零件图；能识读常用机械零件图，简单装配图，有一定的空间想象能力和思维能力；培养学生创新精神和实践，合作，交流的能力，以及认真负责的态度和一丝不苟的工作作风，为学习后续课程、完成课程设计和毕业设计及从事工程技术工作打下基础。4.学分与学时66学时,3.5学分5.建议先修课程数学、立体几何6.推荐教材或参考书目推荐教材：《机械制图》崔艳主编，北京出版社，2014.5参考书目：（1）刘力.《机械制图》（第四版）.北京：高等教育出版社，2013（2）郑英华.《机械制图与识读一体化教程》，华东师范大学出版社2017.11（3）孙焕利.《AutoCAD机械制图与计算机绘图》，北京师范大学出版社，2012.77.教学方法与手段针对本课程基础性和工程性的特点，将采用现代与传统教学模式相结合的教学方法。（1）针对本课程的特点以及教学的重点和难点，精心进行教学设计与策划，注意授课方法的选用与改进、各种教学手段的使用及教学过程中各个环节的配合，培养和训练学生的学习与实践能力。（2）将启发式教学贯穿于教学中，根据学生的认知规律组织教学。注重启发、引导学生积极主动思维，循序渐进，将教师的传授与学生的参与相结合，以达到最佳的教学效果。（3）强化实践性教学环节，拓宽学生的视野，提高形象思维能力，培养工程意识。8.考核及成绩评定本课程规定的内容通过预习、课堂教学、做规定的作业和项目大作业来完成学习。本课程不组织期末考试，课程学习成绩由平时成绩和项目大作业成绩两部分组成。平时成绩占40%，包含考勤（占20%）和平时作业（占20%）主要考核学生出勤的情况和作业的质量；项目大作业占60%，共有六次，每次占10%，大作业包含绘图和知识点考核，是对近期所学内容的综合评价。9.课外自学要求开展课后答疑，还可在学生的机械设计课程设计，毕业设计中，加强绘图技能的练习，进一步培养学生应用本课程知识的能力和解决实际问题的能力。要求学生必须按时、独立完成作业，教师应及时检查、发现并解决存在的问题。二、课程教学基本内容及要求第一章绘制扳手平面图形1.基本内容（1）本课程的学习目的、研究对象、地位、主要内容、主要任务和学习方法；（2）国家标准的基本规定；（3）绘图工具和仪器的使用；（4）几何作图；（5）平面图形的尺寸分析；（6）平面图形的线段分析；（7）平面图形的绘图步骤；（8）平面图形的尺寸标注。2.基本要求（1）熟悉国家标准的基本规定；（2）了解绘图工具和仪器的使用方法；（3）掌握常用的基本作图方法和圆弧连接作图；（4）掌握平面图形的尺寸分析和画法；（5）熟悉绘图的基本方法和步骤。3.教学重点及难点重点：（1）国家标准的基本规定；（2）图线和尺寸注法；（3）圆弧连接作图；（4）平面图形的尺寸分析；（5）平面图形的线段分析；（6）平面图形的绘图步骤；（7）平面图形的尺寸标注。难点：（1）圆弧连接作图；（2）平面图形的线段分析。第二章绘制螺栓毛胚三视图1.基本内容（1）认识投影；（2）认识正投影的基本特性；（3）了解三视图的形成与投影规律；（4）绘制基本体的三视图。2.基本要求（1）了解投影法及其分类；（2）掌握三视图的形成、画法及投影对应关系；（3）掌握投影规律；（4）了解平面立体的投影方式；（5）熟悉回转体的投影。3.教学重点及难点重点：（1）三视图的形成、画法；（2）棱柱、棱锥的投影；（3）圆柱、圆锥、球的投影。难点：棱锥、圆锥的投影第三章绘制接头三视图1.基本内容（1）认识基本体截割的截交线；（2）认识两圆柱相交的相贯线；（3）绘制截交线与相贯线。2.基本要求（1）了解截交线和相贯线的概念；（2）熟悉基本体的截交...
