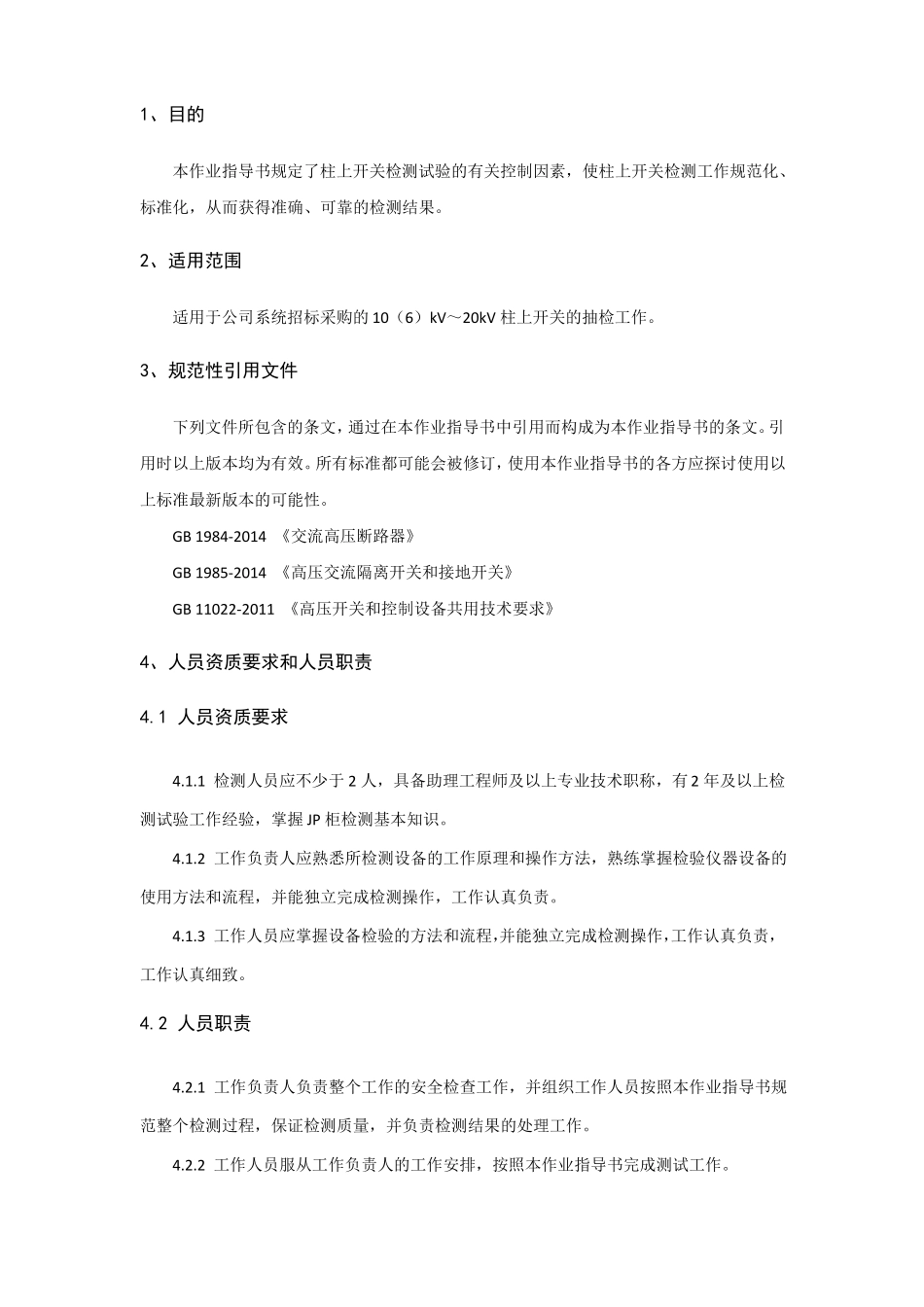

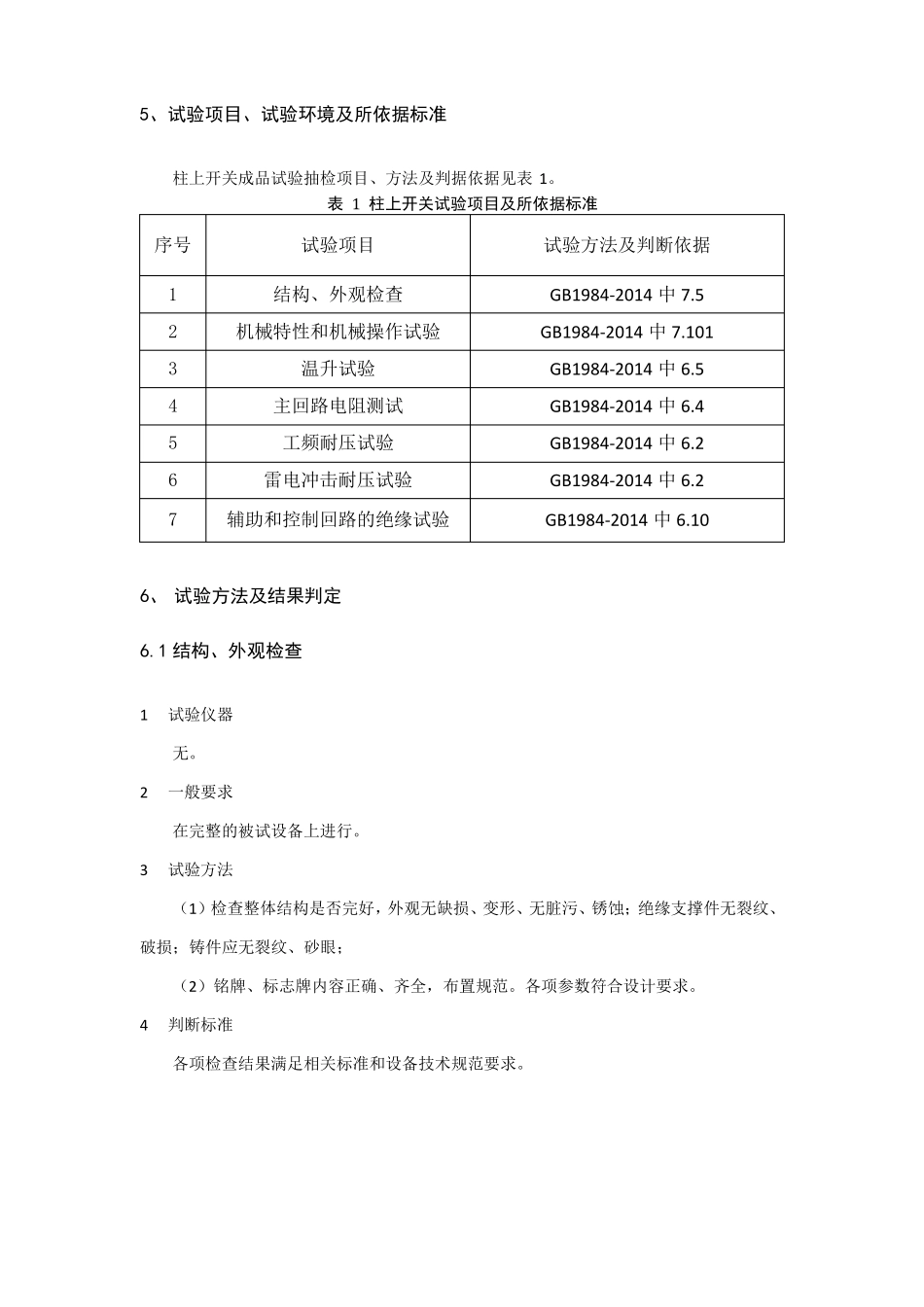

柱上开关试验作业指导书******2018年09月1、目的本作业指导书规定了柱上开关检测试验的有关控制因素，使柱上开关检测工作规范化、标准化，从而获得准确、可靠的检测结果。2、适用范围适用于公司系统招标采购的10（6）kV～20kV柱上开关的抽检工作。3、规范性引用文件下列文件所包含的条文，通过在本作业指导书中引用而构成为本作业指导书的条文。引用时以上版本均为有效。所有标准都可能会被修订，使用本作业指导书的各方应探讨使用以上标准最新版本的可能性。GB1984-2014《交流高压断路器》GB1985-2014《高压交流隔离开关和接地开关》GB11022-2011《高压开关和控制设备共用技术要求》4、人员资质要求和人员职责4.1人员资质要求4.1.1检测人员应不少于2人，具备助理工程师及以上专业技术职称，有2年及以上检测试验工作经验，掌握JP柜检测基本知识。4.1.2工作负责人应熟悉所检测设备的工作原理和操作方法，熟练掌握检验仪器设备的使用方法和流程，并能独立完成检测操作，工作认真负责。4.1.3工作人员应掌握设备检验的方法和流程，并能独立完成检测操作，工作认真负责，工作认真细致。4.2人员职责4.2.1工作负责人负责整个工作的安全检查工作，并组织工作人员按照本作业指导书规范整个检测过程，保证检测质量，并负责检测结果的处理工作。4.2.2工作人员服从工作负责人的工作安排，按照本作业指导书完成测试工作。5、试验项目、试验环境及所依据标准柱上开关成品试验抽检项目、方法及判据依据见表1。表1柱上开关试验项目及所依据标准序号1234567试验项目结构、外观检查机械特性和机械操作试验温升试验主回路电阻测试工频耐压试验雷电冲击耐压试验辅助和控制回路的绝缘试验试验方法及判断依据GB1984-2014中7.5GB1984-2014中7.101GB1984-2014中6.5GB1984-2014中6.4GB1984-2014中6.2GB1984-2014中6.2GB1984-2014中6.106、试验方法及结果判定6.1结构、外观检查1试验仪器无。2一般要求在完整的被试设备上进行。3试验方法（1）检查整体结构是否完好，外观无缺损、变形、无脏污、锈蚀；绝缘支撑件无裂纹、破损；铸件应无裂纹、砂眼；（2）铭牌、标志牌内容正确、齐全，布置规范。各项参数符合设计要求。4判断标准各项检查结果满足相关标准和设备技术规范要求。6.2机械试验1测量仪器机械动特性测试仪。2一般要求试验应在-5℃~40℃环境温度，湿度小于85％下进行；环境条件还应符合仪器的使用要求。3试验前的准备被试品接地端子及测量仪器接地端必须牢固接地。4试验方法试验接线图如图1所示。试验在主回路上无电压和无电流流过的情况下进行，应验证当其操动机构通电时隔离开关或接地开关能正确地分闸和合闸。在每次操作循环中，应到达合闸位置和分闸位置，并且有规定的指示和信号。记录机械操作的行程特性。图1机械试验接线图5判断准则试验后，柱上开关的部件不应损坏，测量的特性参数满足厂家提供的数据。6注意事项测量前，检查好接地系统是否可靠，试品在接地的情况下测量。并检查安全围栏是否已经围好，并有足够的安全距离。测量线必须用仪器自带的测量线。6.3温升试验1试验仪器温度巡检仪，大电流发生器。2一般要求试验应在户内大体上无空气流动的环境下进行。3试验方法试验接线原理图如图2所示。接到主回路的临时连接线应该使得试验时与实际运行时的连接相比较没有明显的热量从开关设备和控制设备散出或向开关设备和控制设备传入，应该测量主回路端子和距离端子1m处临时接线的温升，两者温升差值不应超过5K，临时接线的类型和尺寸应该计入报告。图2温升试验接线图4判断准则试验应该持续长的时间以使温升达到稳定，如果在1h内温升的增加不超过1K，就认为达到这一状态。5注意事项测量前，检查好接地系统是否可靠，试品在接地的情况下测量。并检查安全围栏是否已经围好，并有足够的安全距离。测量线必须用仪器自带的测量线。6.4主回路电阻测试验1试验仪器回路测试仪。2一般要求试验应在-5℃~40℃环境温度，湿度小于85％下进行；环境条件还应符合仪器的使用要求。3试验前的准备被试品及测量仪器接地装置必须牢固接地。4试验方法试验接线原理图如图3所示。试验电流应取100A到额定电流之间的任意方便...
