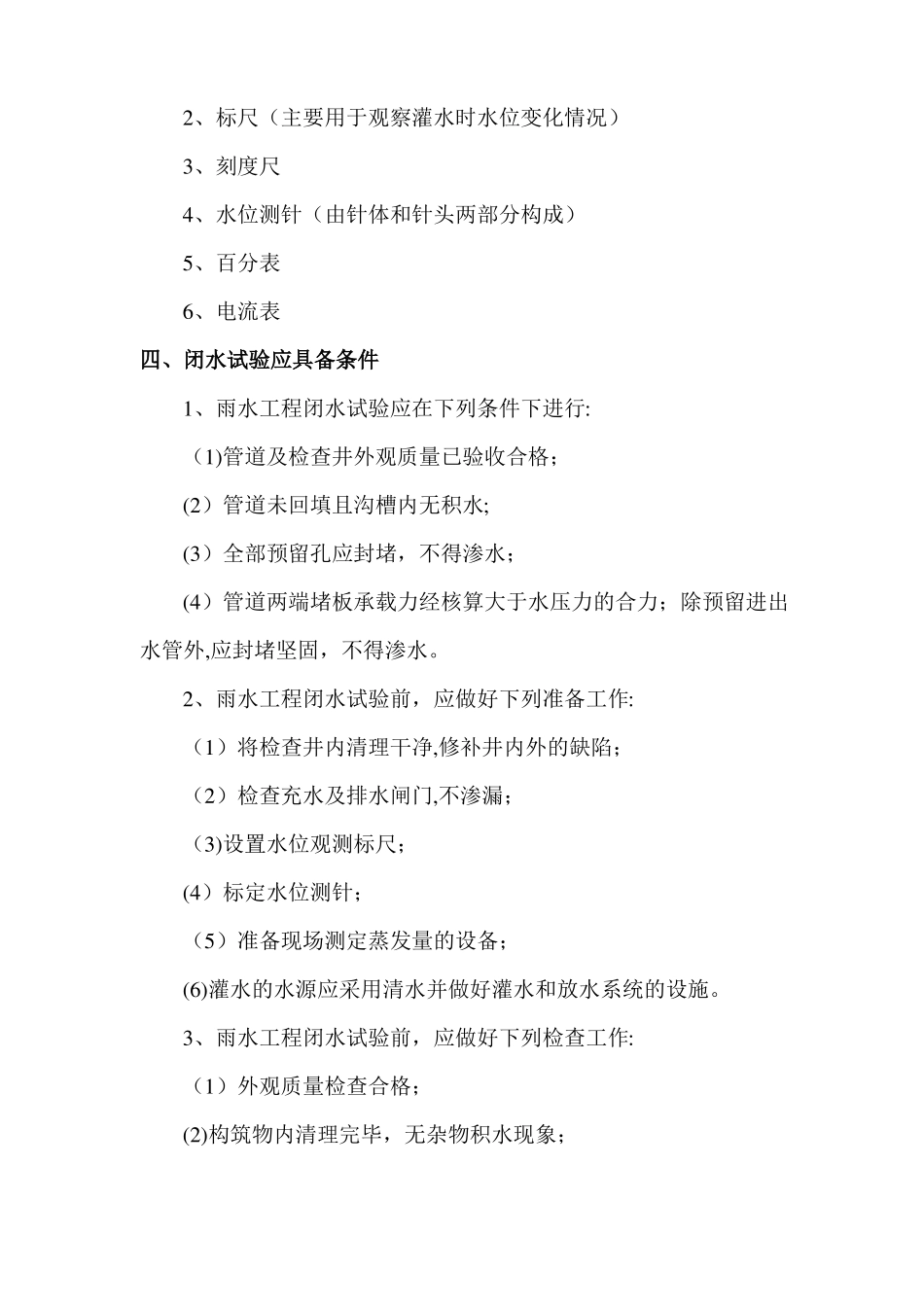

排水管道闭水试验施工方案一、工程概况本工程雨水管道主要工程量有:DN1200II级钢筋混凝土管82m，DN1000II级钢筋混凝土管1988m，DN800II级钢筋混凝土管9036m，DN300SN4级高密度聚氯乙烯双壁波纹管3812m，DN500SN8级高密度聚氯乙烯双壁波纹管1330m.雨水检查井295座，联合式双篦雨水口531座，门字式雨水排出口12座。污水管道主要工程量有：DN800SN8级高密度聚氯乙烯双壁波纹管157m，DN600SN8级高密度聚氯乙烯双壁波纹管3475m，DN500SN8级高密度聚氯乙烯双壁波纹管7096m，DN300SN8级高密度聚氯乙烯双壁波纹管1200m。污水检查井220座，门字式污水排出口12座。本工程水压试验包括DN800II级钢筋混凝土管、DN1000II级钢筋混凝土管、DN500SN8级高密度聚氯乙烯双壁波纹管及DN600SN8级高密度聚氯乙烯双壁波纹管。二、编制依据1、排水工程施工设计图2、市政排水管道工程及附属设施06MS2013、给水排水管道工程施工及验收规范GB50268—2008三、试验主要材料1、大功率潜水泵、胶管（用于闭水试验时抽水用)2、标尺（主要用于观察灌水时水位变化情况）3、刻度尺4、水位测针（由针体和针头两部分构成）5、百分表6、电流表四、闭水试验应具备条件1、雨水工程闭水试验应在下列条件下进行:（1)管道及检查井外观质量已验收合格；(2）管道未回填且沟槽内无积水;(3）全部预留孔应封堵，不得渗水；(4）管道两端堵板承载力经核算大于水压力的合力；除预留进出水管外,应封堵坚固，不得渗水。2、雨水工程闭水试验前，应做好下列准备工作:（1）将检查井内清理干净,修补井内外的缺陷；（2）检查充水及排水闸门,不渗漏；（3)设置水位观测标尺；(4）标定水位测针；（5）准备现场测定蒸发量的设备；(6)灌水的水源应采用清水并做好灌水和放水系统的设施。3、雨水工程闭水试验前，应做好下列检查工作:（1）外观质量检查合格；(2)构筑物内清理完毕，无杂物积水现象；(3）管道两端堵板承载力经核算大于水压力的合力；除预留进出水管外,应封堵坚固，不得渗水；（4）闭水试验所需材料设备进场，人员到位；五、闭水试验程序施工准备→清理检查井内壁→封堵井口→灌水浸泡→检查沿线管道外壁及检查井渗水情况→验收→缓慢放水。六、闭水试验方法根据设计要求每个检查井都必须在其砂浆达到100％设计强度后，用以考核检验雨水处理构筑物的渗水量是否达到标准要求，以免渗漏。这期间应注意闭水试验必须用清水(切忌用雨水），逐池缓慢地放水试验，发现渗漏点要做好标记.当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；当计算出的试验段水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准。首先将被试验的管段起点及终点检查井的管子两端用钢制堵板堵好，在上游井的管沟边设置一试验水箱，将进水管接至堵板的下侧，下游井内管子的堵板下侧应设泄水管,并挖好排水沟.管道应严密，并从水箱向管内充水，管道充满水后，浸泡1～2昼夜再进行试验。量好水位,观察管口接头处是否严密不漏，观察30分钟，测量渗水量应满足规范要求.闭水试验完成后及时将水排出。1、准备工作灌水之前首先将检查井内清理干净，以免充水后井内浮渣漂浮水面,影响测试精度.对于预留孔洞,预埋管口及进出口等都要加以临时封堵，同时还必须严格检查充水及排水闸口，不得有渗漏现象发生,在完成上述工作后再计算出设计水头标高，再依据设计水头与管顶内壁和上游检查井井口标高相比的结果来决定试验水头的选取。然后即可设置灌水水量观测标尺，用以观察灌水时水量所达到的渗水量。2、灌水向雨水管内灌水宜分三次进行：第一次灌水为设计水量的1/3；第二次灌水至设计水量的2/3；第三次灌水至设计水量。当试验水头达到规定水头时开始计时，观测管道的渗水量，直至观测结束时，若发生渗漏严重的情况,应不断地向试验管段内补水，保持试验段水头恒定,以便更好地查找渗漏的地方并做标注.渗水量的观测时间不得小于半小时。3、水位观测(1）灌水时的水位可用水位标尺测定。（2）灌水至设计水位进行渗水量测定时，应采用水位测针测定水位。水位...
