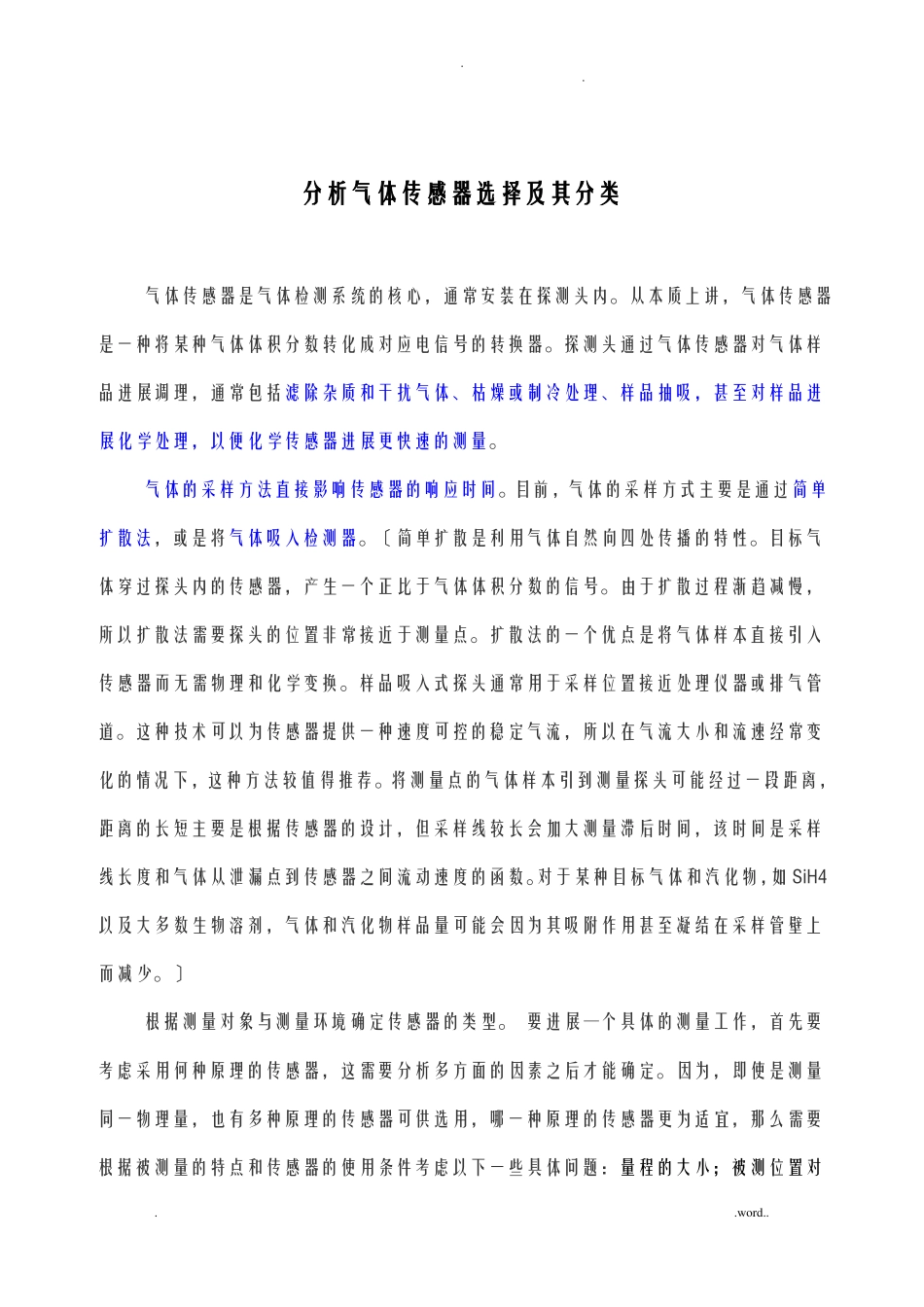

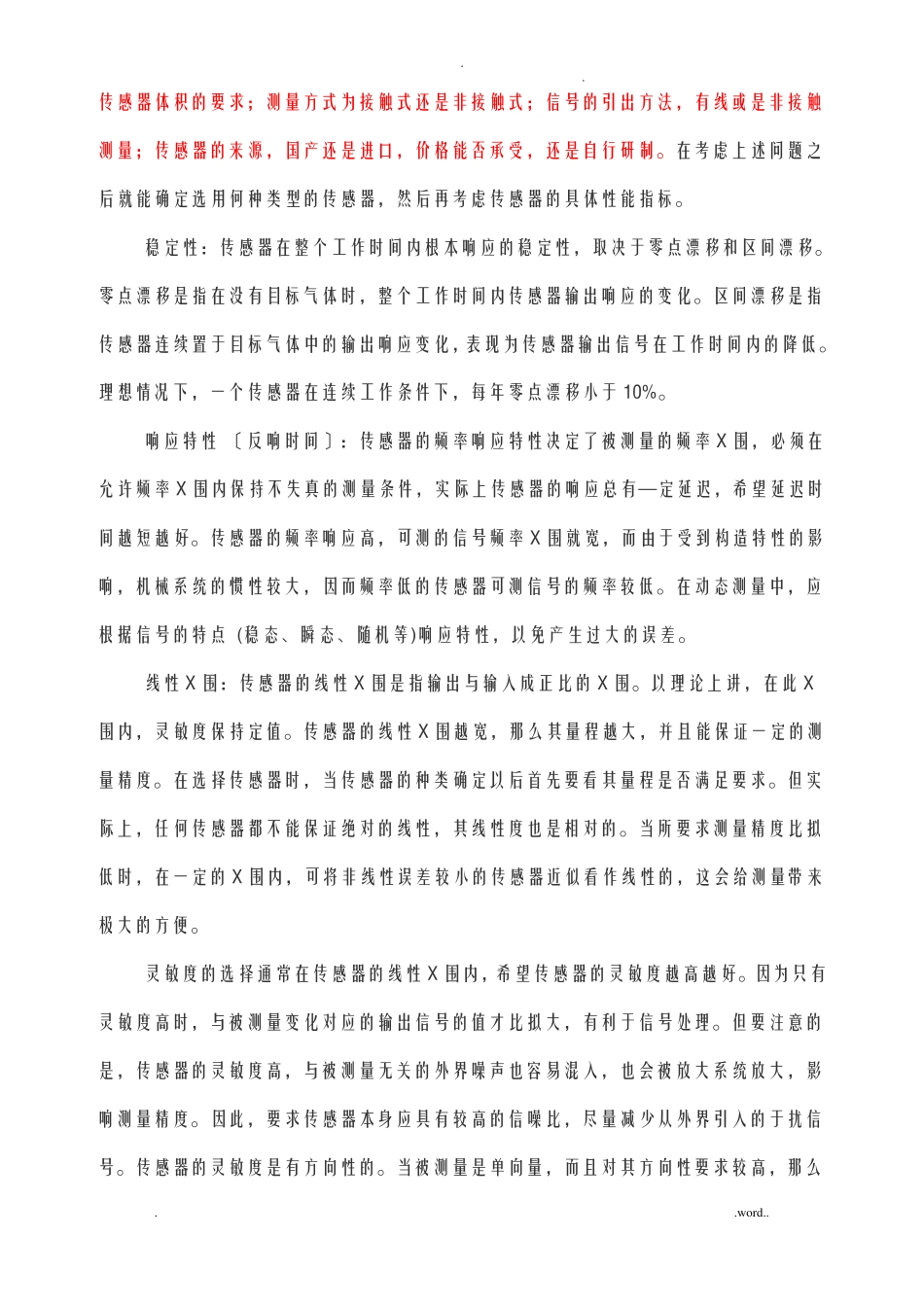

..气体传感器原理..word....分析气体传感器选择及其分类气体传感器是气体检测系统的核心，通常安装在探测头内。从本质上讲，气体传感器是一种将某种气体体积分数转化成对应电信号的转换器。探测头通过气体传感器对气体样品进展调理，通常包括滤除杂质和干扰气体、枯燥或制冷处理、样品抽吸，甚至对样品进展化学处理，以便化学传感器进展更快速的测量。气体的采样方法直接影响传感器的响应时间。目前，气体的采样方式主要是通过简单扩散法，或是将气体吸入检测器。〔简单扩散是利用气体自然向四处传播的特性。目标气体穿过探头内的传感器，产生一个正比于气体体积分数的信号。由于扩散过程渐趋减慢，所以扩散法需要探头的位置非常接近于测量点。扩散法的一个优点是将气体样本直接引入传感器而无需物理和化学变换。样品吸入式探头通常用于采样位置接近处理仪器或排气管道。这种技术可以为传感器提供一种速度可控的稳定气流，所以在气流大小和流速经常变化的情况下，这种方法较值得推荐。将测量点的气体样本引到测量探头可能经过一段距离，距离的长短主要是根据传感器的设计，但采样线较长会加大测量滞后时间，该时间是采样线长度和气体从泄漏点到传感器之间流动速度的函数。对于某种目标气体和汽化物，如SiH4以及大多数生物溶剂，气体和汽化物样品量可能会因为其吸附作用甚至凝结在采样管壁上而减少。〕根据测量对象与测量环境确定传感器的类型。要进展—个具体的测量工作，首先要考虑采用何种原理的传感器，这需要分析多方面的因素之后才能确定。因为，即使是测量同一物理量，也有多种原理的传感器可供选用，哪一种原理的传感器更为适宜，那么需要根据被测量的特点和传感器的使用条件考虑以下一些具体问题：量程的大小；被测位置对..word....传感器体积的要求；测量方式为接触式还是非接触式；信号的引出方法，有线或是非接触测量；传感器的来源，国产还是进口，价格能否承受，还是自行研制。在考虑上述问题之后就能确定选用何种类型的传感器，然后再考虑传感器的具体性能指标。稳定性：传感器在整个工作时间内根本响应的稳定性，取决于零点漂移和区间漂移。零点漂移是指在没有目标气体时，整个工作时间内传感器输出响应的变化。区间漂移是指传感器连续置于目标气体中的输出响应变化，表现为传感器输出信号在工作时间内的降低。理想情况下，一个传感器在连续工作条件下，每年零点漂移小于10%。响应特性〔反响时间〕：传感器的频率响应特性决定了被测量的频率X围，必须在允许频率X围内保持不失真的测量条件，实际上传感器的响应总有—定延迟，希望延迟时间越短越好。传感器的频率响应高，可测的信号频率X围就宽，而由于受到构造特性的影响，机械系统的惯性较大，因而频率低的传感器可测信号的频率较低。在动态测量中，应根据信号的特点(稳态、瞬态、随机等)响应特性，以免产生过大的误差。线性X围：传感器的线性X围是指输出与输入成正比的X围。以理论上讲，在此X围内，灵敏度保持定值。传感器的线性X围越宽，那么其量程越大，并且能保证一定的测量精度。在选择传感器时，当传感器的种类确定以后首先要看其量程是否满足要求。但实际上，任何传感器都不能保证绝对的线性，其线性度也是相对的。当所要求测量精度比拟低时，在一定的X围内，可将非线性误差较小的传感器近似看作线性的，这会给测量带来极大的方便。灵敏度的选择通常在传感器的线性X围内，希望传感器的灵敏度越高越好。因为只有灵敏度高时，与被测量变化对应的输出信号的值才比拟大，有利于信号处理。但要注意的是，传感器的灵敏度高，与被测量无关的外界噪声也容易混入，也会被放大系统放大，影响测量精度。因此，要求传感器本身应具有较高的信噪比，尽量减少从外界引入的于扰信号。传感器的灵敏度是有方向性的。当被测量是单向量，而且对其方向性要求较高，那么..word....应选择其它方向灵敏度小的传感器；如果被测量是多维向量，那么要求传感器的穿插灵敏度越小越好。气体传感器是化学传感器的一大门类，从工作原理、特性分析到测量技术，从所用材料到制造工艺，从检测对象到应用领域，都可以构成独立的分类标准，衍生出...
