污水厂离子除臭技术方案VIP免费

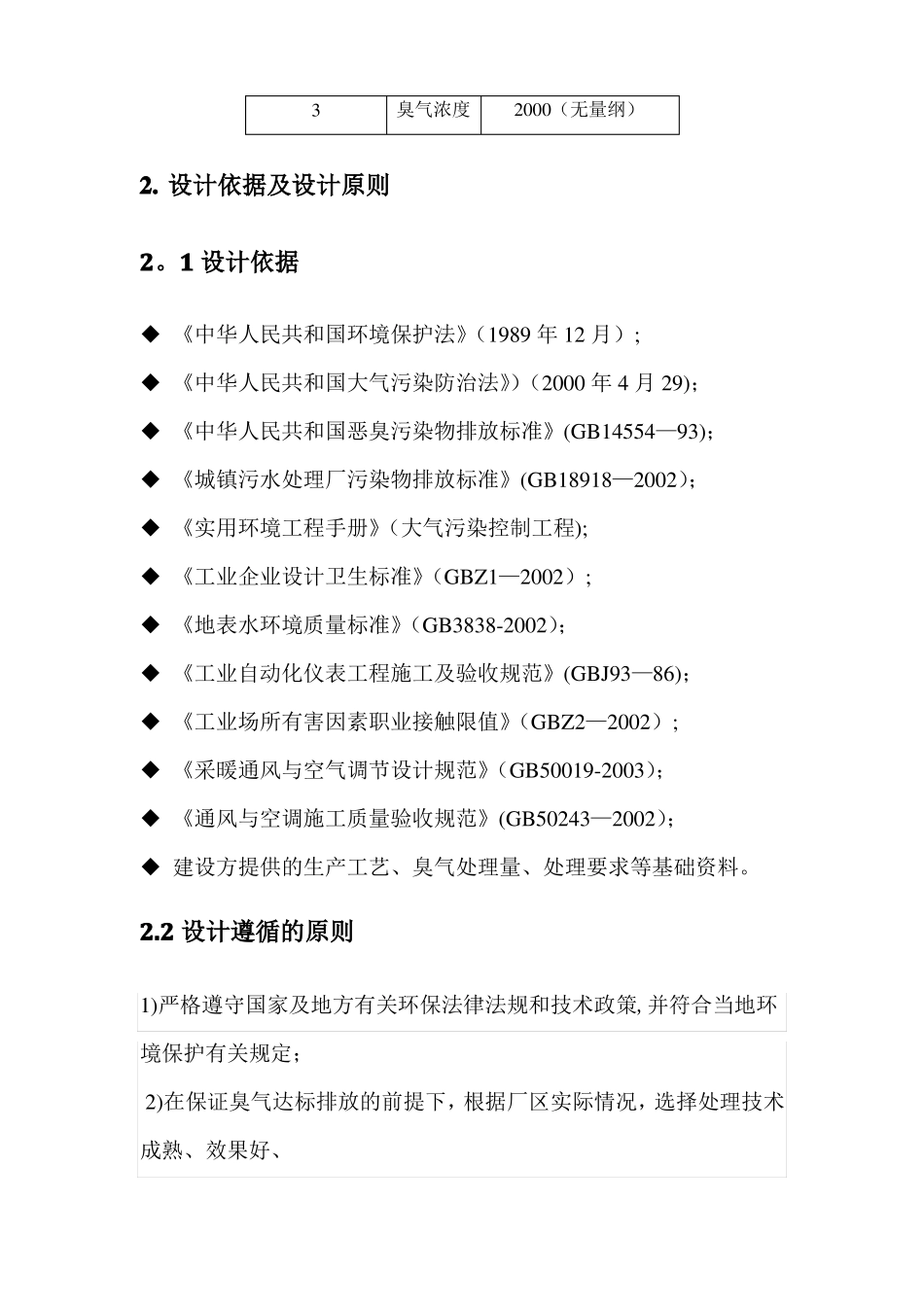

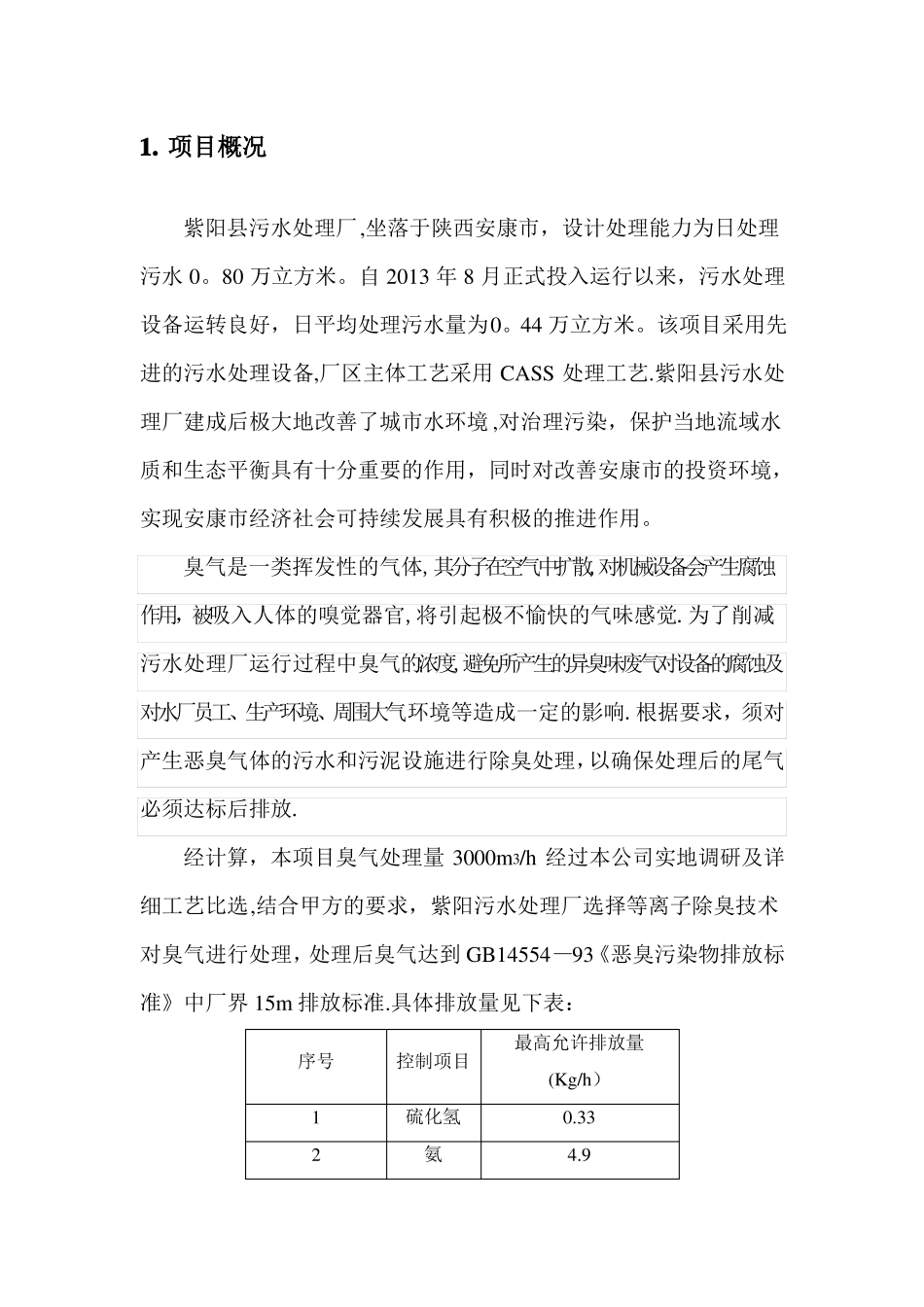

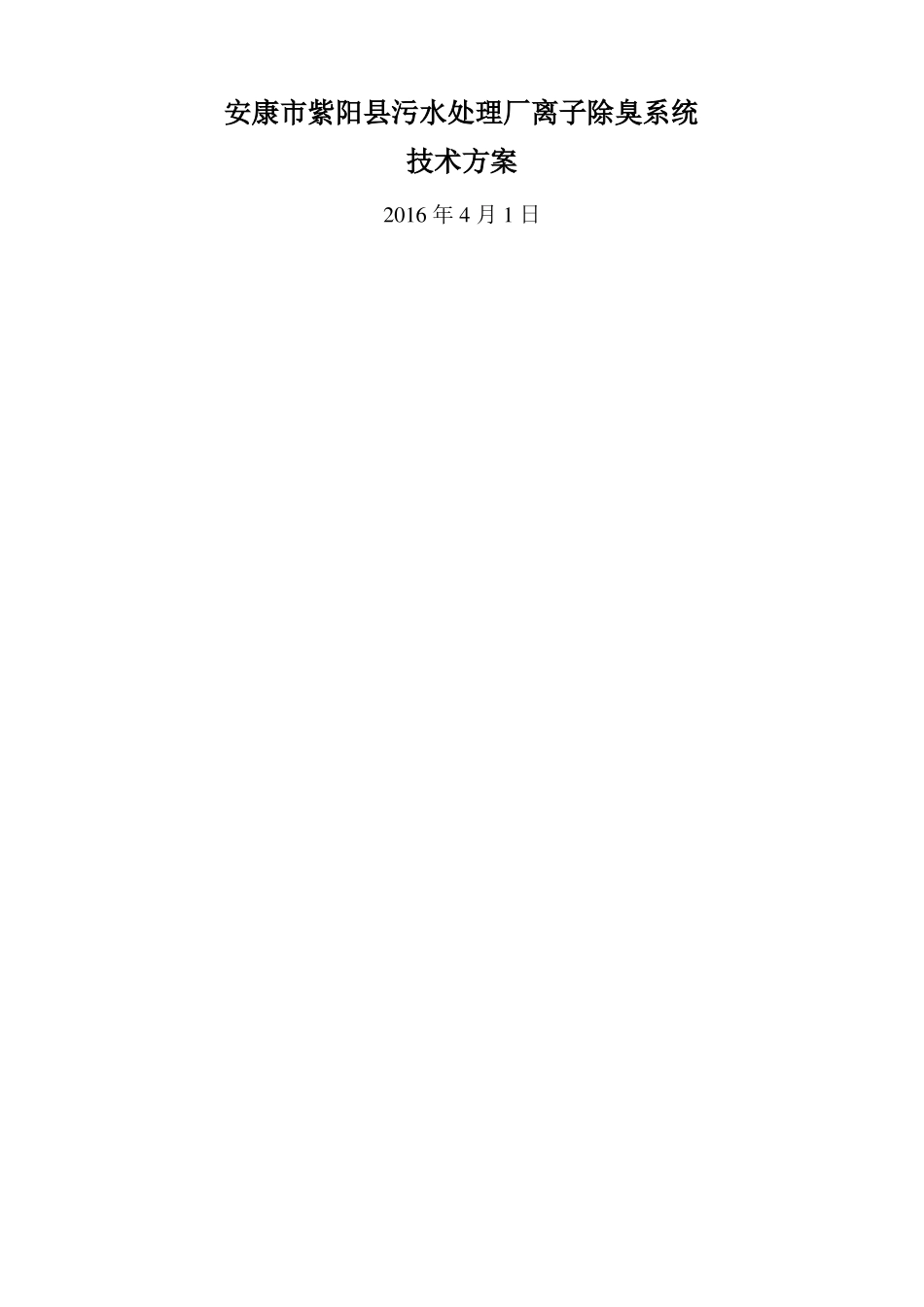

安康市紫阳县污水处理厂离子除臭系统技术方案2016年4月1日1.项目概况紫阳县污水处理厂,坐落于陕西安康市，设计处理能力为日处理污水0。80万立方米。自2013年8月正式投入运行以来，污水处理设备运转良好，日平均处理污水量为0。44万立方米。该项目采用先进的污水处理设备,厂区主体工艺采用CASS处理工艺.紫阳县污水处理厂建成后极大地改善了城市水环境,对治理污染，保护当地流域水质和生态平衡具有十分重要的作用，同时对改善安康市的投资环境，实现安康市经济社会可持续发展具有积极的推进作用。臭气是一类挥发性的气体,其分子在空气中扩散,对机械设备会产生腐蚀作用，被吸入人体的嗅觉器官,将引起极不愉快的气味感觉.为了削减污水处理厂运行过程中臭气的浓度,避免所产生的异臭味废气对设备的腐蚀及对水厂员工、生产环境、周围大气环境等造成一定的影响.根据要求，须对产生恶臭气体的污水和污泥设施进行除臭处理，以确保处理后的尾气必须达标后排放.经计算，本项目臭气处理量3000m3/h经过本公司实地调研及详细工艺比选,结合甲方的要求，紫阳污水处理厂选择等离子除臭技术对臭气进行处理，处理后臭气达到GB14554—93《恶臭污染物排放标准》中厂界15m排放标准.具体排放量见下表：序号12控制项目硫化氢氨最高允许排放量(Kg/h）0.334.93臭气浓度2000（无量纲）2.设计依据及设计原则2。1设计依据《中华人民共和国环境保护法》（1989年12月）;《中华人民共和国大气污染防治法》）（2000年4月29)；《中华人民共和国恶臭污染物排放标准》(GB14554—93)；《城镇污水处理厂污染物排放标准》(GB18918—2002）；《实用环境工程手册》（大气污染控制工程);《工业企业设计卫生标准》（GBZ1—2002）;《地表水环境质量标准》（GB3838-2002）；《工业自动化仪表工程施工及验收规范》(GBJ93—86)；《工业场所有害因素职业接触限值》（GBZ2—2002）;《采暖通风与空气调节设计规范》（GB50019-2003）；《通风与空调施工质量验收规范》(GB50243—2002）；建设方提供的生产工艺、臭气处理量、处理要求等基础资料。2.2设计遵循的原则1)严格遵守国家及地方有关环保法律法规和技术政策,并符合当地环境保护有关规定；2)在保证臭气达标排放的前提下，根据厂区实际情况，选择处理技术成熟、效果好、投资省、运行费用低的处理工艺，并最大限度地避免二次污染;3）充分考虑各泵站的工况要求，并配合；4)设计的处理工艺流程应力求运行稳定可靠，可调节性强，操作管理方便；5）考虑各泵站整体布置规划，总体设计布局与绿化和美化环境有机结合；6）在总体规划指导下，结合实际情况,尽量减少投资和占地面积；7）在臭气处理工艺设计中贯彻节能的原则，自动化程度高，便于维护管理和操作。3。处理规模根据甲方招标文件要求,本项目处理规模为3000m3/h，处理区域主要包括1#CASS池及2#CASS池.依照甲方要求,本项目采用等离子除臭技术对臭气进行处理.4。臭气浓度4。1进气浓度:根据以往的工程经验，臭气进气浓度见下表：序号123臭气主要成分H2SNH3臭气浓度浓度5—205—204000单位mg/m3mg/m3无量纲4。2排放浓度出口臭气排放浓度符合GB14554—93《恶臭污染物排放标准》中厂界15m排放标准.其中H2S含量降低至0.33Kg/h，NH3降至4。9Kg/h,臭气浓度降至4000。5.工艺选择经过工艺比较，确定选择离子除臭工艺对污水处理厂臭气进行处理，工艺流程如下：本工程主要分为臭气收集系统、臭气处理系统、自动控制系统三大部分.6。臭气收集系统6.1简述臭气收集系统主要包括密封工程、臭气收集管路以及除臭风机。6。2臭气收集区域本项目臭气收集区域主要集中在以下几个区域：1）1#CASS池池体；2）2#CASS池池体；3)1#CASS池检测口；4）2＃CASS池检测口。6。3密封工程6。3.1密封工程设计原则封闭覆盖装置需满足以下几点条件：①盖密封后集气空间小；②盖密封保证构筑物微负压状态,臭气不外逸扩散;③盖密封后要不影响构筑物内设备的运行和维修;④盖密封后集气管道配置合理；⑤盖密封后要考虑检修人员人身安全问题;⑥盖密封系统需有足够的抗台风暴雨的承压能力.封闭覆盖装置的一般要求:（1)臭气封闭覆盖收集系统的设置综合考虑...
