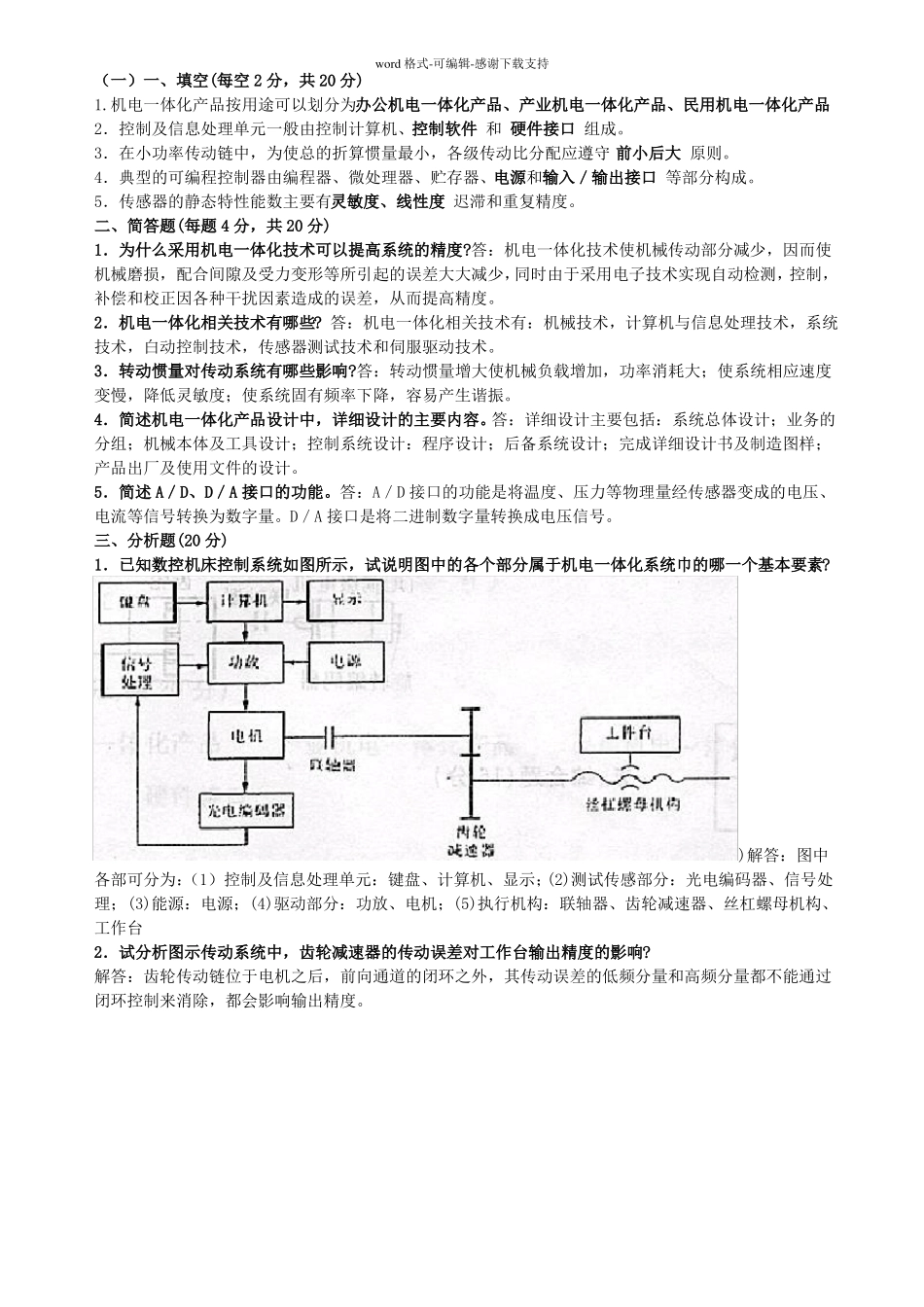

word格式-可编辑-感谢下载支持（一）一、填空(每空2分，共20分)1.机电一体化产品按用途可以划分为办公机电一体化产品、产业机电一体化产品、民用机电一体化产品2．控制及信息处理单元一般由控制计算机、控制软件和硬件接口组成。3．在小功率传动链中，为使总的折算惯量最小，各级传动比分配应遵守前小后大原则。4．典型的可编程控制器由编程器、微处理器、贮存器、电源和输入／输出接口等部分构成。5．传感器的静态特性能数主要有灵敏度、线性度迟滞和重复精度。二、简答题(每题4分，共20分)1．为什么采用机电一体化技术可以提高系统的精度?答：机电一体化技术使机械传动部分减少，因而使机械磨损，配合间隙及受力变形等所引起的误差大大减少，同时由于采用电子技术实现自动检测，控制，补偿和校正因各种干扰因素造成的误差，从而提高精度。2．机电一体化相关技术有哪些?答：机电一体化相关技术有：机械技术，计算机与信息处理技术，系统技术，白动控制技术，传感器测试技术和伺服驱动技术。3．转动惯量对传动系统有哪些影响?答：转动惯量增大使机械负载增加，功率消耗大；使系统相应速度变慢，降低灵敏度；使系统固有频率下降，容易产生谐振。4．简述机电一体化产品设计中，详细设计的主要内容。答：详细设计主要包括：系统总体设计；业务的分组；机械本体及工具设计；控制系统设计：程序设计；后备系统设计；完成详细设计书及制造图样；产品出厂及使用文件的设计。5．简述A／D、D／A接口的功能。答：A／D接口的功能是将温度、压力等物理量经传感器变成的电压、电流等信号转换为数字量。D／A接口是将二进制数字量转换成电压信号。三、分析题(20分)1．已知数控机床控制系统如图所示，试说明图中的各个部分属于机电一体化系统巾的哪一个基本要素?)解答：图中各部可分为：（1）控制及信息处理单元：键盘、计算机、显示；(2)测试传感部分：光电编码器、信号处理；(3)能源：电源；(4)驱动部分：功放、电机；(5)执行机构：联轴器、齿轮减速器、丝杠螺母机构、工作台2．试分析图示传动系统中，齿轮减速器的传动误差对工作台输出精度的影响?解答：齿轮传动链位于电机之后，前向通道的闭环之外，其传动误差的低频分量和高频分量都不能通过闭环控制来消除，都会影响输出精度。word格式-可编辑-感谢下载支持四、计算题(24分)1．如图所示电机驱动系统，已知工作台的质量为m=50kg负载力为F1＝1000N，最大加速度为10m／s2’，丝杠直径为d＝20mm，导程t＝4mm，齿轮减速比为i=5，总效率为=30％，忽略丝杠惯量的影响，试计算电机的驱动力矩。解：(1)计算负载力负载力由外负载力、惯性负载力两部分构成2．已知某工作台采用直流电机丝杠螺母机构驱动，已知工作台的行程L=250mm，丝杠导程t＝4mm，齿轮减速比为i=5，要求工作台位移的测量精度为o．005mm(忽略齿轮和丝杠的传动误差)。(1)试采用高速端测量方法，确定旋转编码器的每转脉冲数解答：设传感器的每转脉冲数为，n，每个脉冲对应工作台的位移为word格式-可编辑-感谢下载支持满足题目要求。(2)若将传感器与丝杠的端部直接相连，n。=500脉冲／转的旋转编码器是否合用。解答：传感器直接与丝杠连接，与减速比无关可知”。＝500脉冲／转的编码器不合用。五、综合题(16分)已知电机驱动的三自由度位置控制系统，单个自由度的驱动系统如图所示，确定整系统的控制方案、画出控制系统原理图。(至少提出两个方案)(1)工业PC机集中控制方案：用一台工业PC机对三个自由度实现集中控制，包括任务管理和三个自由度的伺服控制，系统原理图如下。(2)工业PC机、单片机分级控制方案：用一台工业PC机与三个单片机通信，对三个单片机实现管理，每个单片机负责一个自由度的伺服控制，控制系统原理图如下。word格式-可编辑-感谢下载支持(3)单片机、单片机分级控制方案：用一个单片机作为主单片机与三个从单片机通信，对三个从单片机实现管理，每个从单片机负责一个自由度的伺服控制，控制系统原理图如下。评分标准：正确回答出三种方案之中的任意两个即可得满分。（二）一：名词解释1机电一体化机电一体化技术综合应用了机械技术、微电子技术、信息处理技术、自动控制技...
