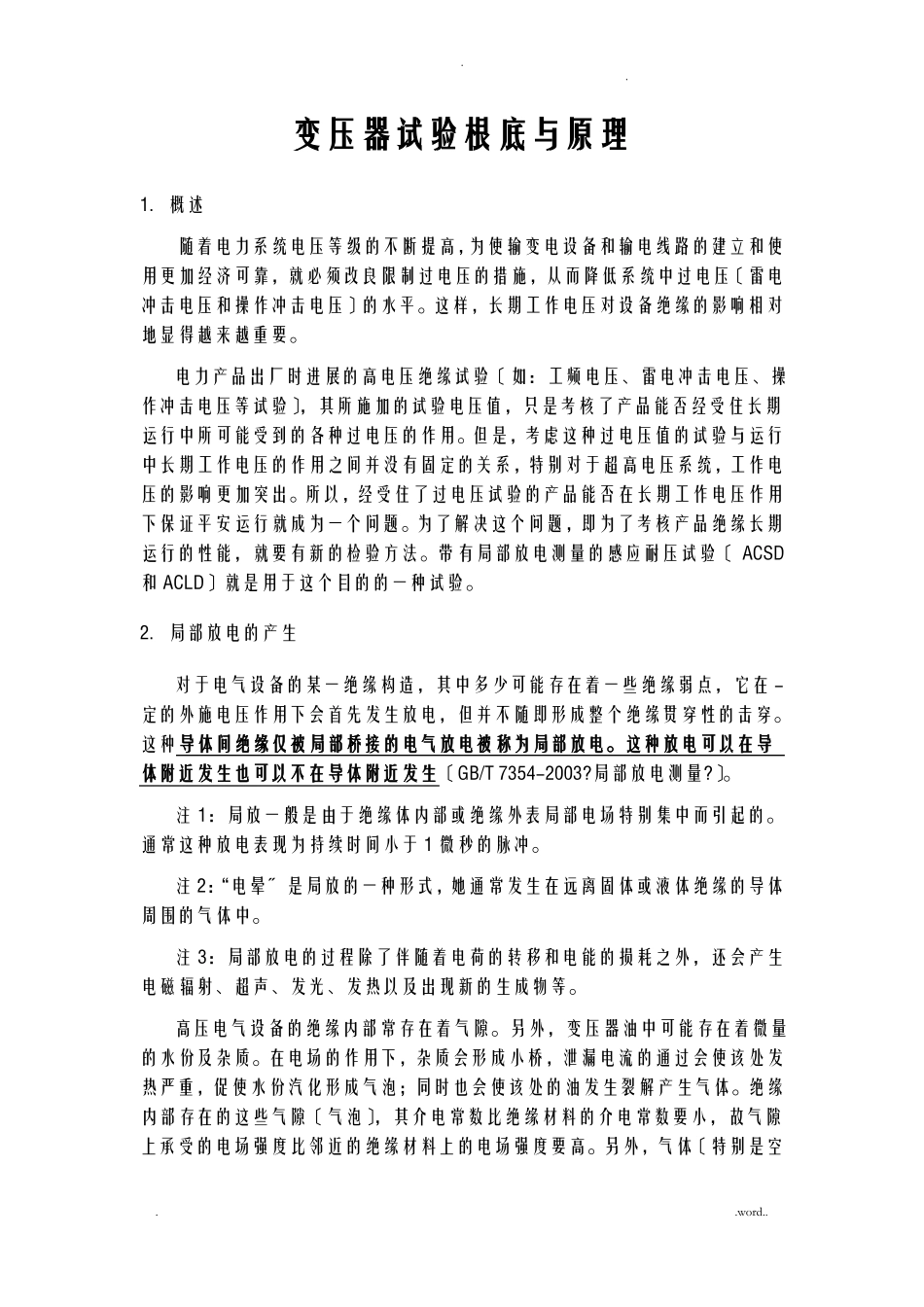

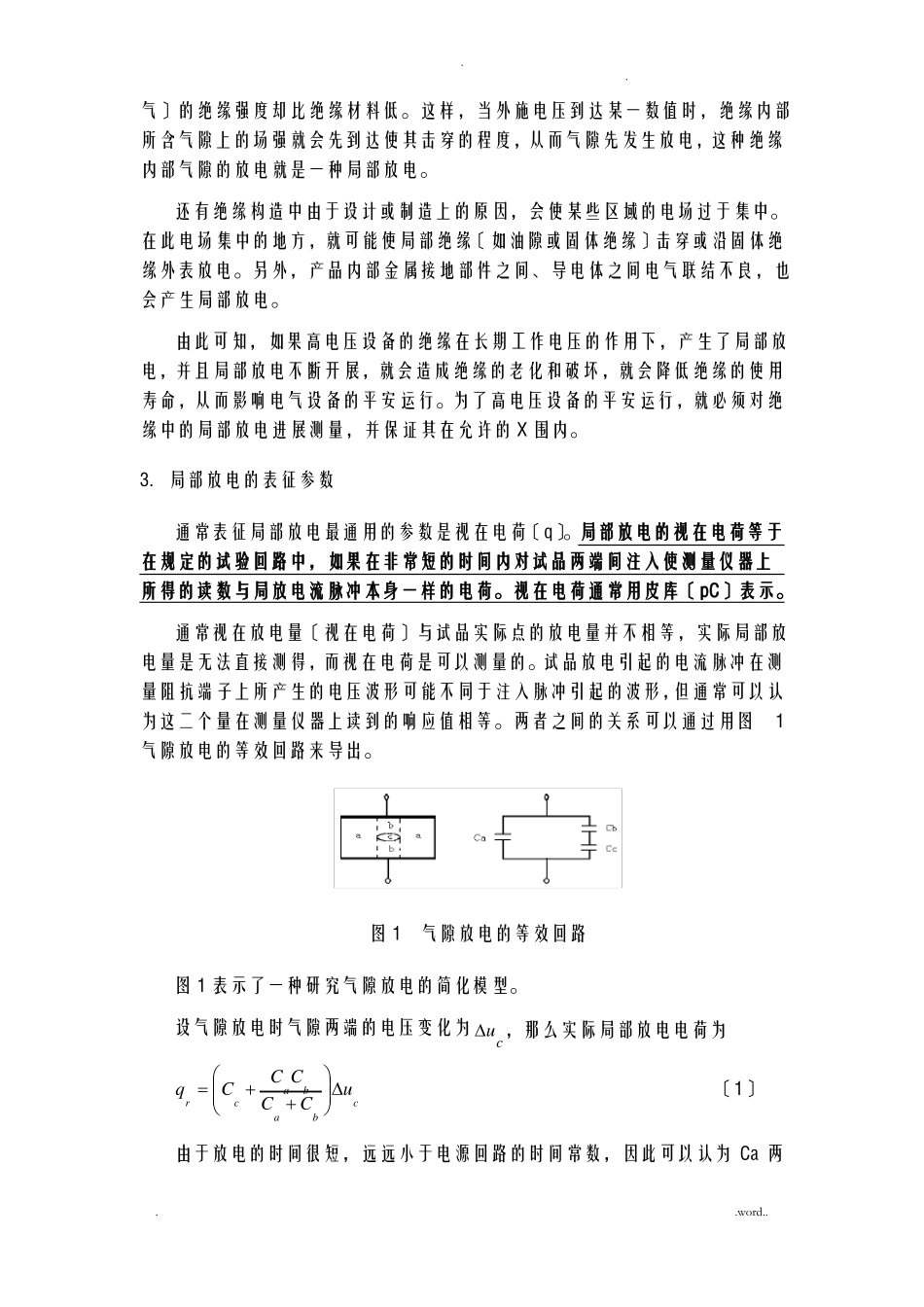

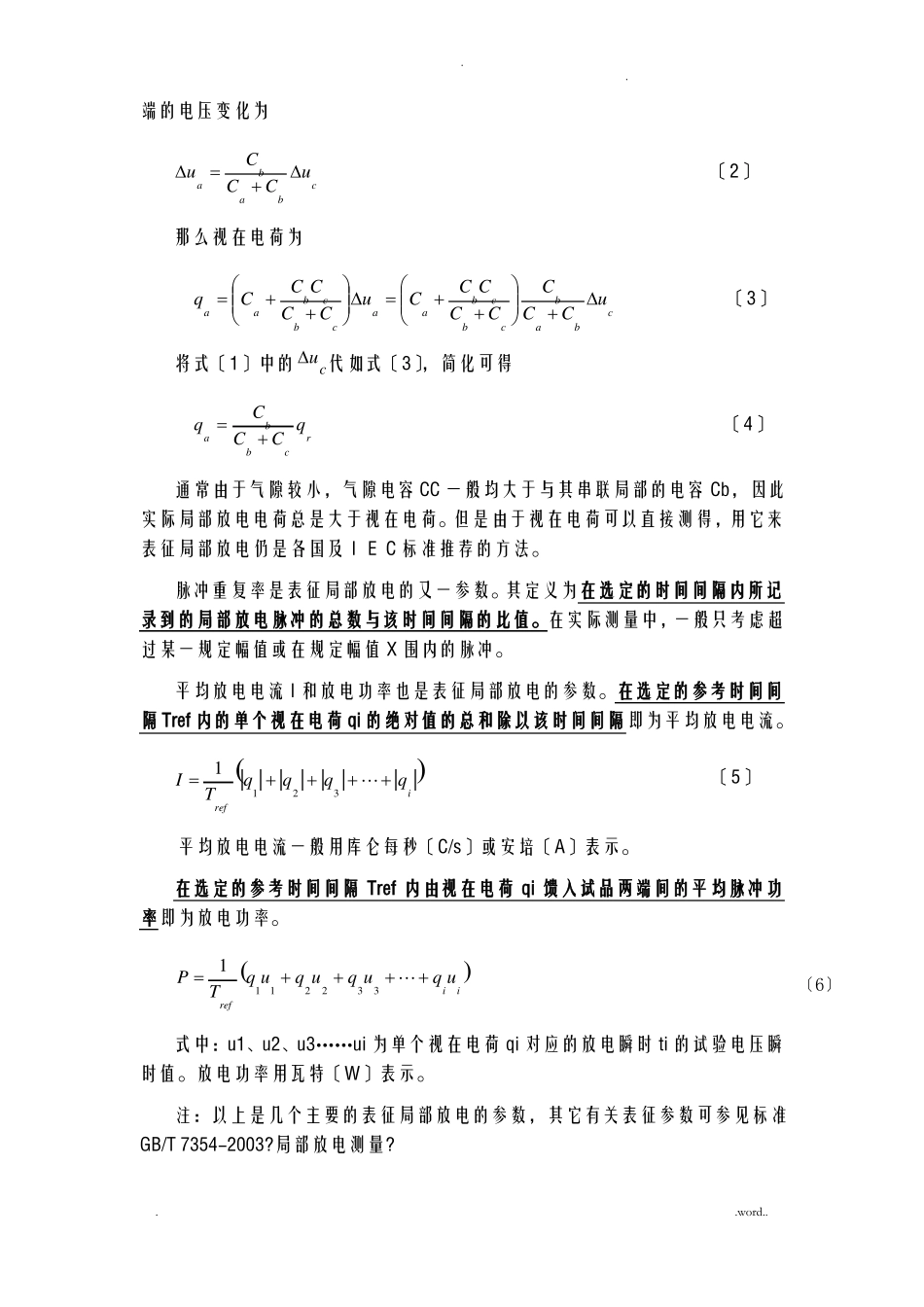

..变压器试验根底与原理1．概述随着电力系统电压等级的不断提高，为使输变电设备和输电线路的建立和使用更加经济可靠，就必须改良限制过电压的措施，从而降低系统中过电压〔雷电冲击电压和操作冲击电压〕的水平。这样，长期工作电压对设备绝缘的影响相对地显得越来越重要。电力产品出厂时进展的高电压绝缘试验〔如：工频电压、雷电冲击电压、操作冲击电压等试验〕，其所施加的试验电压值，只是考核了产品能否经受住长期运行中所可能受到的各种过电压的作用。但是，考虑这种过电压值的试验与运行中长期工作电压的作用之间并没有固定的关系，特别对于超高电压系统，工作电压的影响更加突出。所以，经受住了过电压试验的产品能否在长期工作电压作用下保证平安运行就成为一个问题。为了解决这个问题，即为了考核产品绝缘长期运行的性能，就要有新的检验方法。带有局部放电测量的感应耐压试验〔ACSD和ACLD〕就是用于这个目的的一种试验。2．局部放电的产生对于电气设备的某一绝缘构造，其中多少可能存在着一些绝缘弱点，它在－定的外施电压作用下会首先发生放电，但并不随即形成整个绝缘贯穿性的击穿。这种导体间绝缘仅被局部桥接的电气放电被称为局部放电。这种放电可以在导体附近发生也可以不在导体附近发生〔GB/T7354-2003?局部放电测量?〕。注1：局放一般是由于绝缘体内部或绝缘外表局部电场特别集中而引起的。通常这种放电表现为持续时间小于1微秒的脉冲。注2：“电晕〞是局放的一种形式，她通常发生在远离固体或液体绝缘的导体周围的气体中。注3：局部放电的过程除了伴随着电荷的转移和电能的损耗之外，还会产生电磁辐射、超声、发光、发热以及出现新的生成物等。高压电气设备的绝缘内部常存在着气隙。另外，变压器油中可能存在着微量的水份及杂质。在电场的作用下，杂质会形成小桥，泄漏电流的通过会使该处发热严重，促使水份汽化形成气泡；同时也会使该处的油发生裂解产生气体。绝缘内部存在的这些气隙〔气泡〕，其介电常数比绝缘材料的介电常数要小，故气隙上承受的电场强度比邻近的绝缘材料上的电场强度要高。另外，气体〔特别是空..word....气〕的绝缘强度却比绝缘材料低。这样，当外施电压到达某一数值时，绝缘内部所含气隙上的场强就会先到达使其击穿的程度，从而气隙先发生放电，这种绝缘内部气隙的放电就是一种局部放电。还有绝缘构造中由于设计或制造上的原因，会使某些区域的电场过于集中。在此电场集中的地方，就可能使局部绝缘〔如油隙或固体绝缘〕击穿或沿固体绝缘外表放电。另外，产品内部金属接地部件之间、导电体之间电气联结不良，也会产生局部放电。由此可知，如果高电压设备的绝缘在长期工作电压的作用下，产生了局部放电，并且局部放电不断开展，就会造成绝缘的老化和破坏，就会降低绝缘的使用寿命，从而影响电气设备的平安运行。为了高电压设备的平安运行，就必须对绝缘中的局部放电进展测量，并保证其在允许的X围内。3．局部放电的表征参数通常表征局部放电最通用的参数是视在电荷〔q〕。局部放电的视在电荷等于在规定的试验回路中，如果在非常短的时间内对试品两端间注入使测量仪器上所得的读数与局放电流脉冲本身一样的电荷。视在电荷通常用皮库〔pC〕表示。通常视在放电量〔视在电荷〕与试品实际点的放电量并不相等，实际局部放电量是无法直接测得，而视在电荷是可以测量的。试品放电引起的电流脉冲在测量阻抗端子上所产生的电压波形可能不同于注入脉冲引起的波形，但通常可以认为这二个量在测量仪器上读到的响应值相等。两者之间的关系可以通过用图1气隙放电的等效回路来导出。图1气隙放电的等效回路图1表示了一种研究气隙放电的简化模型。设气隙放电时气隙两端的电压变化为uc，那么实际局部放电电荷为CaCbqrCcCCabuc〔1〕由于放电的时间很短，远远小于电源回路的时间常数，因此可以认为Ca两..word....端的电压变化为ubaCCuc〔2〕aCb那么视在电荷为qCCbCcaCaCbCcubCcaCaCCbCcbCCuc〔3〕ab将式〔1〕中的uc代如式〔3〕，简化可得qCbaCqr〔4〕bCc通常由于气...
