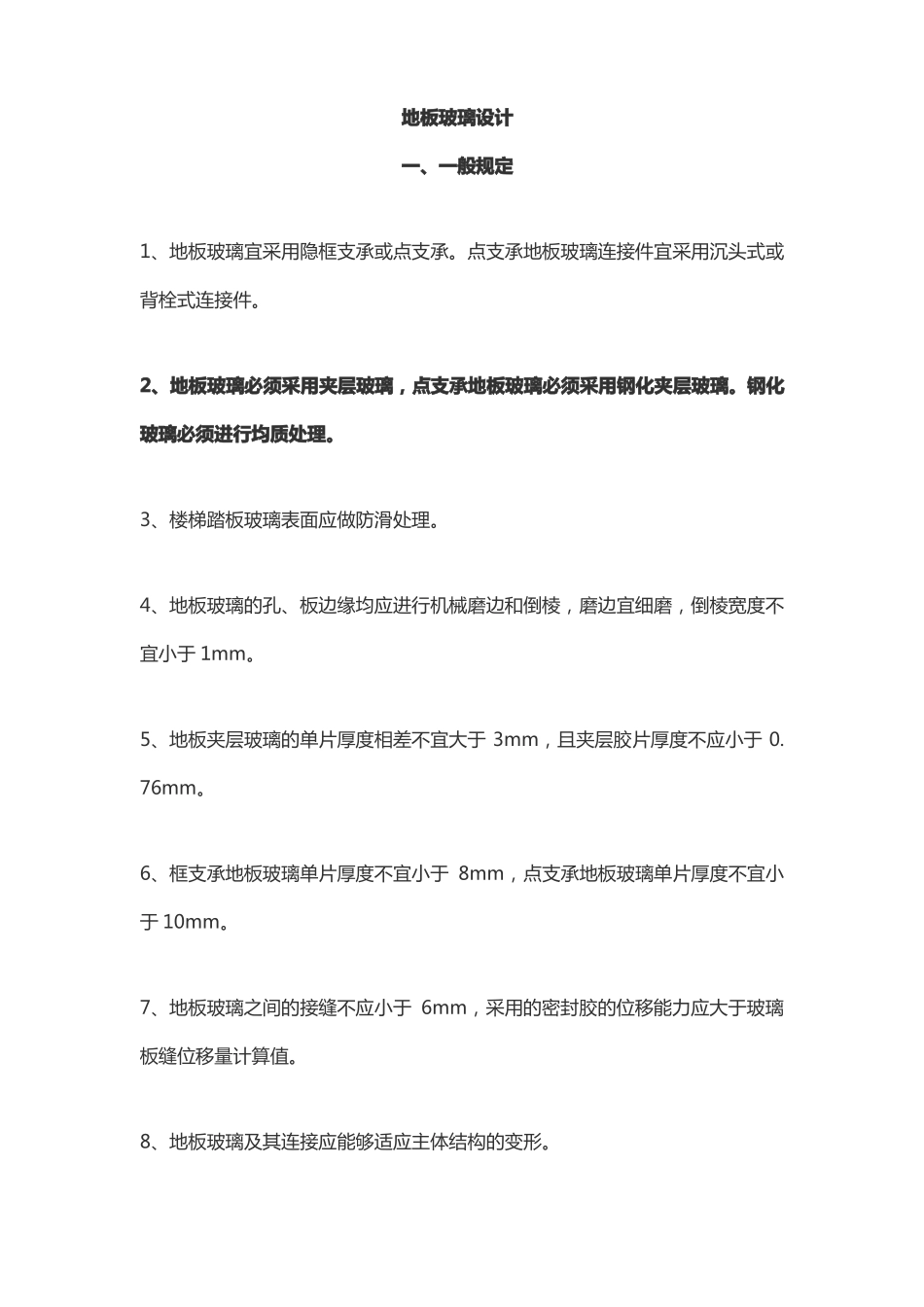

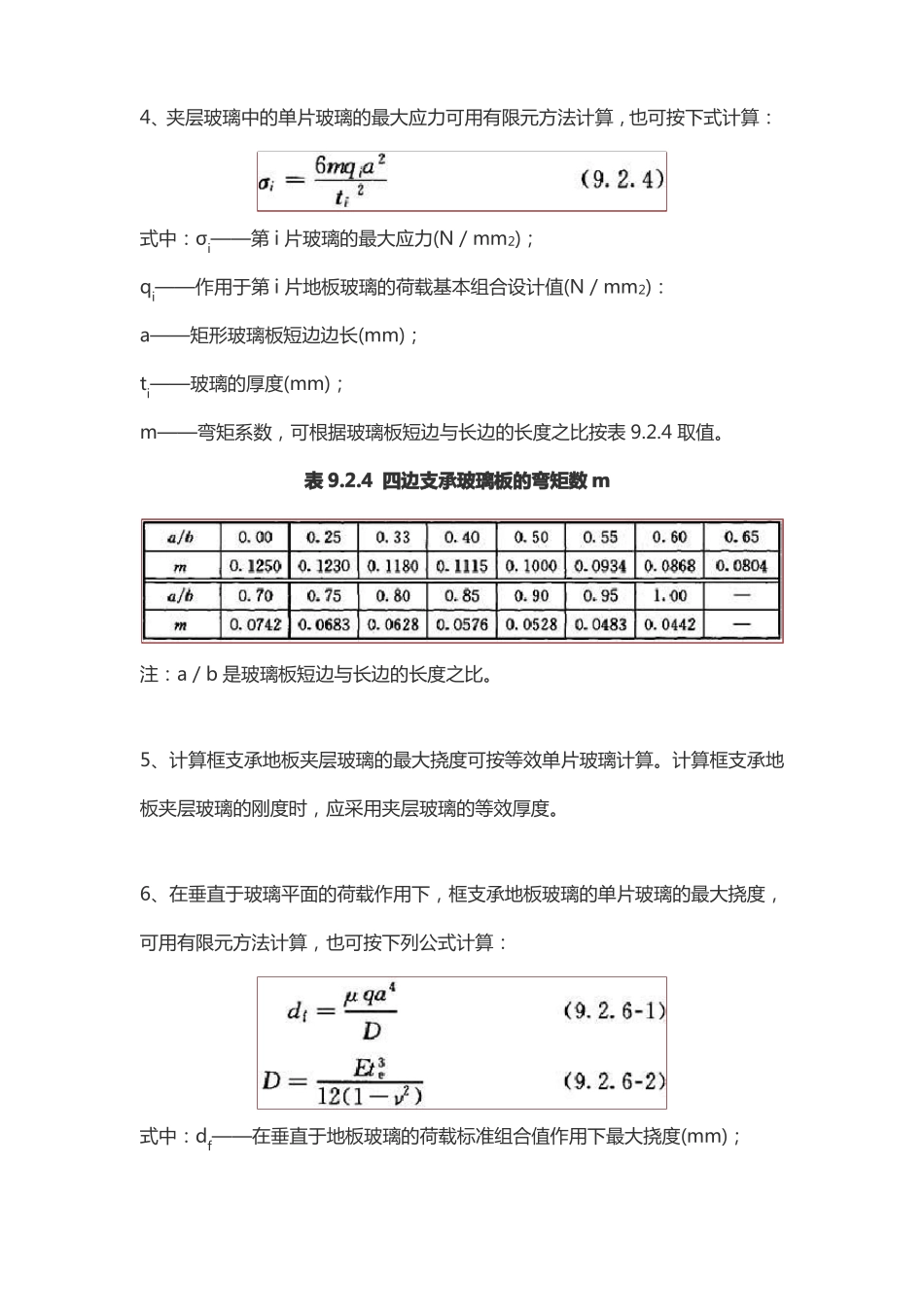

地板玻璃设计一、一般规定1、地板玻璃宜采用隐框支承或点支承。点支承地板玻璃连接件宜采用沉头式或背栓式连接件。2、地板玻璃必须采用夹层玻璃，点支承地板玻璃必须采用钢化夹层玻璃。钢化玻璃必须进行均质处理。3、楼梯踏板玻璃表面应做防滑处理。4、地板玻璃的孔、板边缘均应进行机械磨边和倒棱，磨边宜细磨，倒棱宽度不宜小于1mm。5、地板夹层玻璃的单片厚度相差不宜大于3mm，且夹层胶片厚度不应小于0.76mm。6、框支承地板玻璃单片厚度不宜小于8mm，点支承地板玻璃单片厚度不宜小于10mm。7、地板玻璃之间的接缝不应小于6mm，采用的密封胶的位移能力应大于玻璃板缝位移量计算值。8、地板玻璃及其连接应能够适应主体结构的变形。9、地板玻璃承受的风荷载和活荷载应符合现行国家标准《建筑结构荷载规范》GB50009的规定。地板玻璃不应承受冲击荷载。10、地板玻璃板面挠度不应大于其跨度的1／200。11、地板玻璃最大应力不得超过长期荷载作用下的强度设计值，玻璃在长期荷载作用下的强度设计值可按本规程式(4.1.4)计算，也可按本规程表4.1.9采用。二、框支承地板玻璃设计计算1、框支承地板玻璃强度计算时，应取夹层玻璃的单片玻璃计算。2、作用在夹层玻璃单片上的荷载可按下式计算：式中：qi——分配到第i片玻璃上的荷载基本组合设计值(N／mm2)；ti——第i片玻璃的厚度(mm)；te——夹层玻璃的等效厚度(mm)；q——作用在地板玻璃上荷载基本组合设计值(N／mm2)。3、夹层玻璃的等效厚度te可按下式计算：式中：te——夹层玻璃的等效厚度(mm)；t1，t2，…，tn——分别为各单片玻璃的厚度(mm)，n夹层玻璃的层数。4、夹层玻璃中的单片玻璃的最大应力可用有限元方法计算，也可按下式计算：式中：σi——第i片玻璃的最大应力(N／mm2)；qi——作用于第i片地板玻璃的荷载基本组合设计值(N／mm2)：a——矩形玻璃板短边边长(mm)；ti——玻璃的厚度(mm)；m——弯矩系数，可根据玻璃板短边与长边的长度之比按表9.2.4取值。表9.2.4四边支承玻璃板的弯矩数m注：a／b是玻璃板短边与长边的长度之比。5、计算框支承地板夹层玻璃的最大挠度可按等效单片玻璃计算。计算框支承地板夹层玻璃的刚度时，应采用夹层玻璃的等效厚度。6、在垂直于玻璃平面的荷载作用下，框支承地板玻璃的单片玻璃的最大挠度，可用有限元方法计算，也可按下列公式计算：式中：df——在垂直于地板玻璃的荷载标准组合值作用下最大挠度(mm)；q——垂直于该片地板玻璃的荷载标准组合值(N／mm2)；μ——挠度系数，可根据玻璃短边与长边的长度之比按表9.2.6选用；D——玻璃的刚度(Nmm)；E——玻璃的弹性模量，可按0.72×105(N／mm2)取值；v——泊松比，可按0.2取值。表9.2.6四边支承板的挠度系数μ注：a／b是玻璃板短边与长边的长度之比。三、四点支承地板玻璃设计计算1、四点支承地板玻璃的单片玻璃最大应力可用有限元方法计算，也可按下式计算：式中：σi——第i片玻璃的最大应力(N／mm2)；qi——作用于第i片地板玻璃的荷载基本组合设计值(N／mm2)；b——支承点间玻璃面板长边边长(mm)；ti——玻璃的厚度(mm)；m——弯矩系数，可根据支承点间玻璃板短边与长边的长度之比按表9.3.1取值。表9.3.1四点支承玻璃板的弯矩系数m注：a／b是玻璃板短边与长边的长度之比。2、夹层玻璃的挠度可按单片玻璃计算，但在计算玻璃刚度D时，应采用等效厚度te。3、在垂直于玻璃平面的荷载作用下，单片玻璃跨中挠度可用有限元方法计算，也可按下列公式计算：式中：df——在垂直于该片地板玻璃的荷载标准值作用下的挠度最大值(mm)；q——垂直于该片地板玻璃的荷载标准组合值(N／mm2)：μ——挠度系数，可根据玻璃支承点间短边与长边的长度之比按表9.3.3选用；D——玻璃的刚度(Nmm)；E——玻璃的弹性模量，可按0.72×105N／mm2取值；v——泊松比。表9.3.3四点支承板的挠度系数μ注：a／b是玻璃板短边与长边的长度之比。
