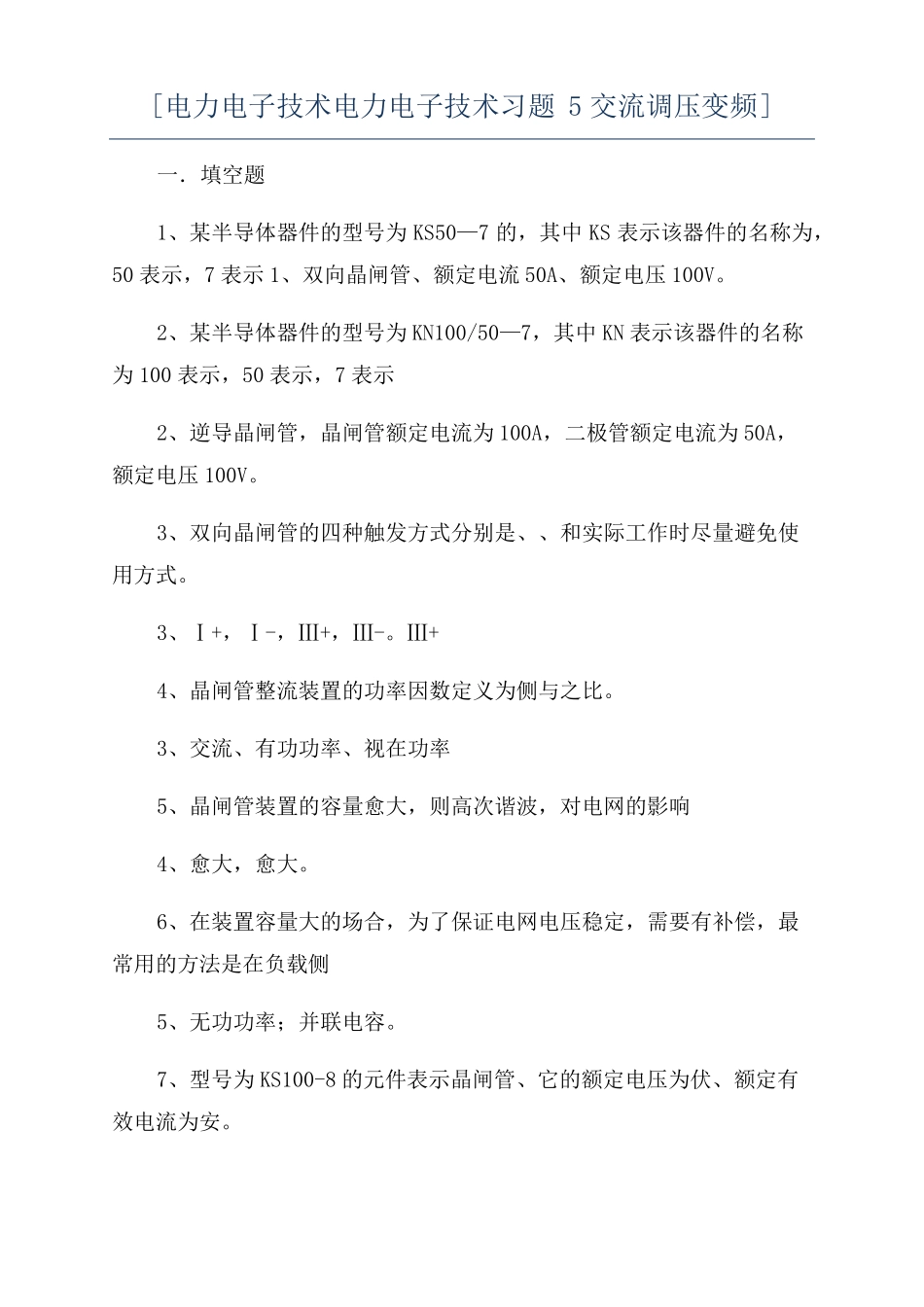

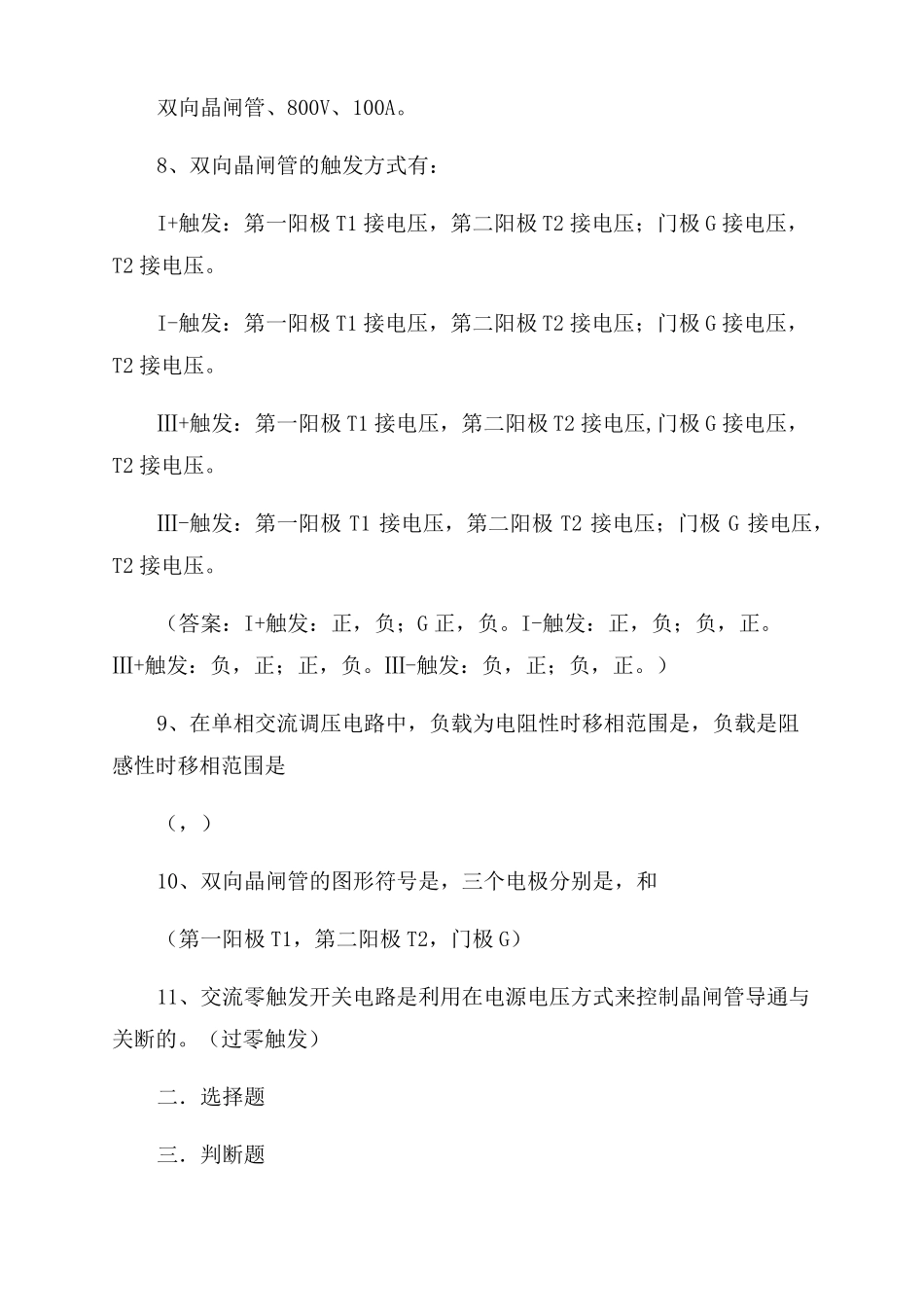

[电力电子技术电力电子技术习题5交流调压变频]一．填空题1、某半导体器件的型号为KS50—7的，其中KS表示该器件的名称为，50表示，7表示1、双向晶闸管、额定电流50A、额定电压100V。2、某半导体器件的型号为KN100/50—7，其中KN表示该器件的名称为100表示，50表示，7表示2、逆导晶闸管，晶闸管额定电流为100A，二极管额定电流为50A，额定电压100V。3、双向晶闸管的四种触发方式分别是、、和实际工作时尽量避免使用方式。3、Ⅰ+，Ⅰ-，Ⅲ+，Ⅲ-。Ⅲ+4、晶闸管整流装置的功率因数定义为侧与之比。3、交流、有功功率、视在功率5、晶闸管装置的容量愈大，则高次谐波，对电网的影响4、愈大，愈大。6、在装置容量大的场合，为了保证电网电压稳定，需要有补偿，最常用的方法是在负载侧5、无功功率；并联电容。7、型号为KS100-8的元件表示晶闸管、它的额定电压为伏、额定有效电流为安。双向晶闸管、800V、100A。8、双向晶闸管的触发方式有：I+触发：第一阳极T1接电压，第二阳极T2接电压；门极G接电压，T2接电压。I-触发：第一阳极T1接电压，第二阳极T2接电压；门极G接电压，T2接电压。Ⅲ+触发：第一阳极T1接电压，第二阳极T2接电压,门极G接电压，T2接电压。Ⅲ-触发：第一阳极T1接电压，第二阳极T2接电压；门极G接电压，T2接电压。（答案：I+触发：正，负；G正，负。I-触发：正，负；负，正。Ⅲ+触发：负，正；正，负。Ⅲ-触发：负，正；负，正。）9、在单相交流调压电路中，负载为电阻性时移相范围是，负载是阻感性时移相范围是（，）10、双向晶闸管的图形符号是，三个电极分别是，和（第一阳极T1，第二阳极T2，门极G）11、交流零触发开关电路是利用在电源电压方式来控制晶闸管导通与关断的。（过零触发）二．选择题三．判断题型号为KS50—7的半导体器件，是一个额定电流为50A的普通晶闸管。（）2、双向晶闸管的额定电流是用有效值来表示的。（√）3、普通单向晶闸管不能进行交流调压。（某）3、双向触发二极管中电流也只能单方向流动。（某）4、单结晶体管组成的触发电路也可以用在双向晶闸管电路中。（√）5、两只反并联的50A的普通晶闸管可以用一只额定电流为100A的双向晶闸管来替代。（某）6、双向晶闸管与普通晶闸管一样，额定电流也用通态电流平均值表示（某）7、双向晶闸管的结构与普通晶闸管一样，也是由四层半导体（P1N1P2N2）材料构成的。（某）8、双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。（√）9、双向晶闸管的结构与普通晶闸管不一样，它是由五层半导体材料构成的。（√）四．简答题1、双向晶闸管有哪几种触发方式？使用时要注意什么问题？答：双向晶闸管有Ⅰ+、Ⅰ-、Ⅲ+和Ⅲ-四种触发方式。由于Ⅲ+触发方式的灵敏度最低，在使用时应尽量避开。2、双向晶闸管有哪几种常用的触发电路？答：双向晶闸管常用的触发电路有：本相强触发电路；双向触发二极管组成的触发电路；单结晶体管组成的触发电路；程控单结晶体管组成的触发电路以及用集成触发器组成的触发电路等。3、双向晶闸管额定电流的定义和普通晶闸管额定电流的定义有什么不同？额定电流为100A的两只普通晶闸管反并联可用额定电流多大的双向晶闸管代替？4、简述三相异步电动机“VVVF”调速控制的含义。VVVF即变压变频调速，对异步交流电机，，一般保持不变，所以对E1、f1进行适当控制，即按照一定规律同时改变电机的定子电压和频率实现变频调速。两种情况：恒磁通变压变频调速：基频以下，保持不变，所以保持恒功率变压变频调速：基频以上，电压不能再升高，，改变，相当于弱磁调速。5什么是晶闸管交流开关？答：如果交流调压电路中的晶闸管在交流电压自然过零时关断或导通，则称之为晶闸管交流开关。6交流调压电路中，晶闸管常用哪些方式控制？答：交流调压电路中的晶闸管常用两种方式控制：（1）相位控制。在电源电压的每一周期，在选定的时刻将负载与电源接通，改变选定时刻即可达到调压的目的。（2）通断控制。将晶闸管作为开关，使负载与电源接若干周波，然后再断开一定的周波，通过改变通断的时间比达到调压的目的。7、单相交流调压电路中，对于电阻-电感负载，...
