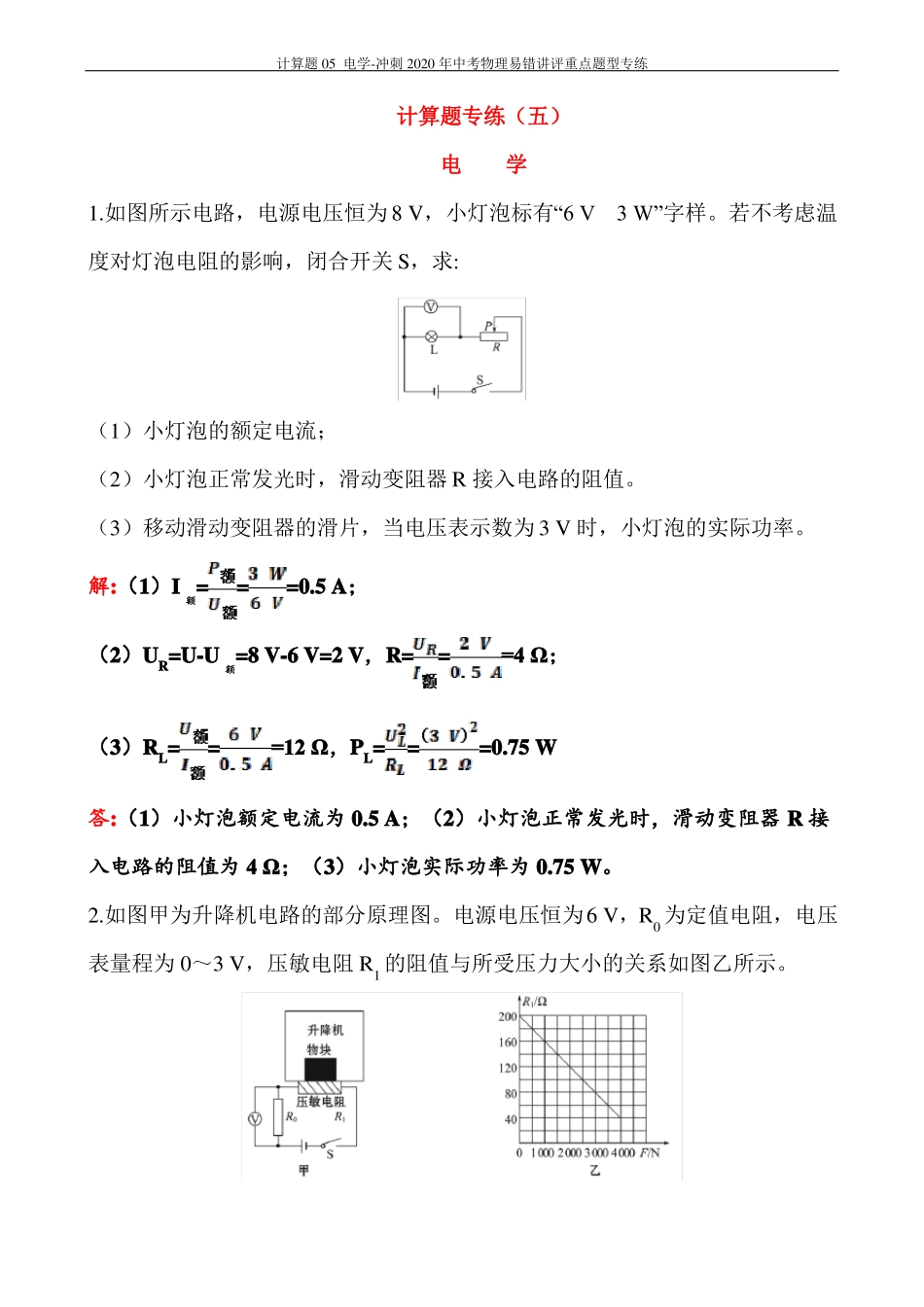

计算题05电学-冲刺2020年中考物理易错讲评重点题型专练计算题专练（五）电学1.如图所示电路，电源电压恒为8V，小灯泡标有“6V3W”字样。若不考虑温度对灯泡电阻的影响，闭合开关S，求:（1）小灯泡的额定电流；（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值。（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率。解:（1）I额===0.5A；==4Ω；（2）UR=U-U额=8V-6V=2V，R=（3）RL===12Ω，PL===0.75W答:（1）小灯泡额定电流为0.5A；（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值为4Ω；（3）小灯泡实际功率为0.75W。2.如图甲为升降机电路的部分原理图。电源电压恒为6V，R0为定值电阻，电压表量程为0～3V，压敏电阻R1的阻值与所受压力大小的关系如图乙所示。计算题05电学-冲刺2020年中考物理易错讲评重点题型专练（1）压敏电阻所受压力为0时，电阻R1的阻值为多少?（2）压敏电阻所受压力为0时，电压表示数为2V，电阻R0的阻值为多少?（3）在电路正常工作时，此压敏电阻能承受的最大压力为多少?解:（1）由图乙可知，当压敏电阻所受压力为零时，压敏电阻的阻值R1=200Ω；（2）由图甲可知，两电阻串联，电压表测定值电阻R0两端的电压，由题知，压敏电阻所受压力为0时，电压表示数为2V，根据串联电路的电压电流规律可知，此时压敏电阻两端的电压:U1=U-U0=6V-2V=4V，电路中的电流:I=I1=电阻R0的阻值:R0====0.02A，=100Ω；（3）由图象可知，压力越大时，R1的阻值越小，由串联电路的电压特点可知，当电压表的示数最大为U0′=3V时，压敏电阻所受压力最大，此时电路中的电流:I′===0.03A，此时压敏电阻两端的电压:U1′=U-U0′=6V-3V=3V，则此时压敏电阻的阻值:R1′===100Ω，由图乙所示图象可知，压敏电阻所受最大压力为2500N。答:（1）压敏电阻所受压力为0时，电阻R1的阻值为200Ω；（2）压敏电阻所受压力为0时，电压表示数为2V，电阻R0的阻值为100Ω；（3）在电路正常工作时，此压敏电阻能承受的最大压力为2500N。计算题05电学-冲刺2020年中考物理易错讲评重点题型专练计算题专练（六）电学1.如图，电源电压保持不变，R1=20Ω，小灯泡的规格为“3V0.3A”（不考虑灯丝电阻变化）。求:（1）S1、S2都断开时，小灯泡正常发光，求电源电压;（2）S1、S2都闭合时，电流表示数为0.6A，求电阻R2的电功率。解:（1）S1、S2都断开时，电阻R1与灯泡串联，由小灯泡正常发光可知，灯泡两端的电压UL=3V，通过灯泡的电流IL=0.3A，因串联电路中各处的电流相等，所以，由I=可得，R1两端电压:U1=I1R1=ILR1=0.3A×20Ω=6V，因串联电路中总电压等于各分电压之和，所以，电源电压:U=UL+U1=3V+6V=9V;（2）S1、S2都闭合时，R1与R2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，通过R1的电流:I1′===0.45A，因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流:I2=I′-I1′=0.6A-0.45A=0.15A，则电阻R2的电功率:P2=UI2=9V×0.15A=1.35W。答:（1）电源电压为9V;（2）电阻R2的电功率为1.35W。计算题05电学-冲刺2020年中考物理易错讲评重点题型专练2.如图，电源电压一定，已知灯泡L标有“6V7.2W”字样（灯丝电阻不受温度影响），R1=10Ω。当S、S1闭合，且滑片P在a端时，灯正常发光;当S、S2闭合，且P在滑动变阻器中点处时，电流表示数为0.2A。（1）求灯泡L的电阻阻值。（2）求滑动变阻器Rx的最大值。（3）通过对S、S1、S2的控制和调节滑动变阻器，可使电路所消耗的总功率最小，请求出电路总功率的最小值。解:（1）灯泡L标有“6V7.2W”字样，由P=可得，灯泡L的电阻阻值:RL===5Ω;（2）由电路图知，当S、S1闭合，且滑片P在a端时，电路为灯泡L的简单电路，灯正常发光，所以电源电压:U=U额=6V;当S、S2闭合，R1与Rx串联，P在滑动变阻器中点处时，电流表测电路中的电流，由串联电路特点和欧姆定律可得:R1+Rx=，即10Ω+Rx=，解得:Rx=40Ω;（3）因为RL
