结构施工图平法标注课件VIP免费

结构施工图平法标注课件_第1页
1/26

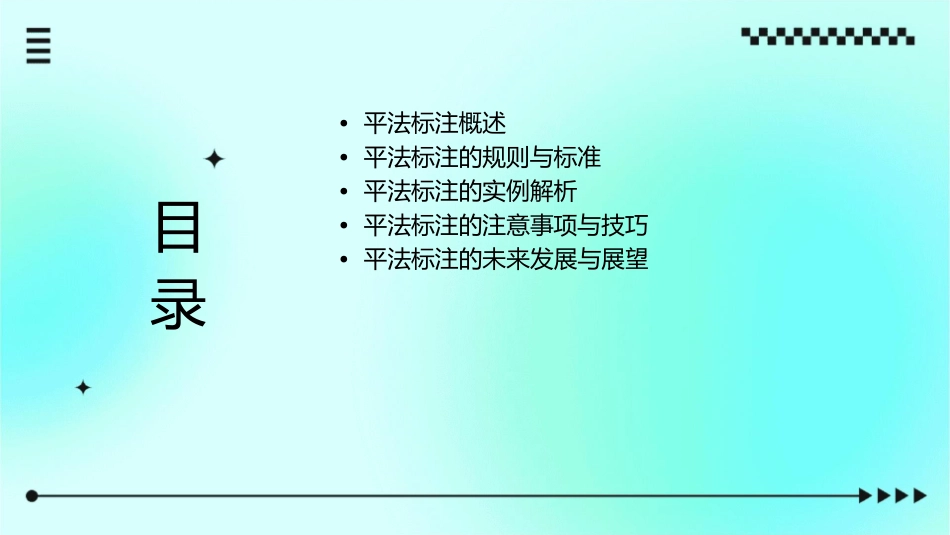

结构施工图平法标注课件_第2页
2/26

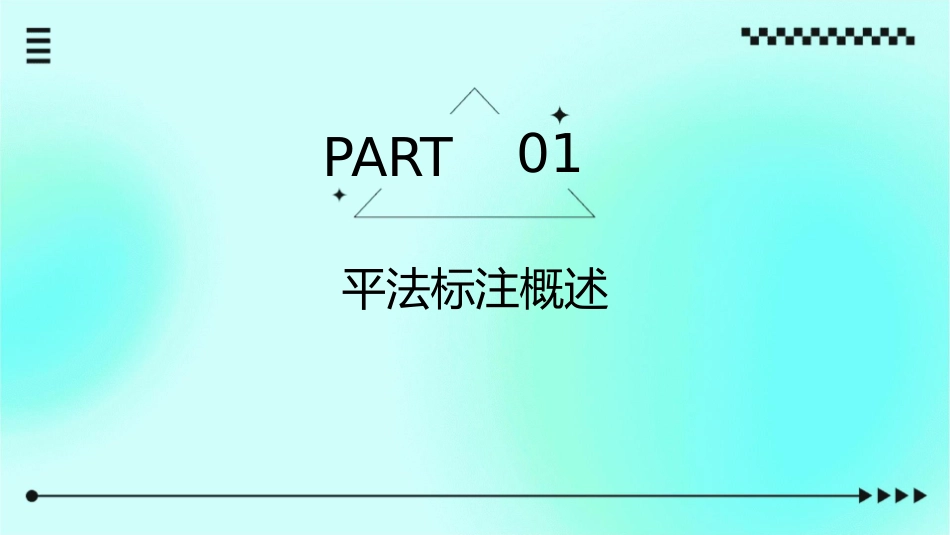

结构施工图平法标注课件_第3页
3/26
ONEKEEPVIEW结构施工图平法标注课件•平法标注概述•平法标注的规则与标准•平法标注的实例解析•平法标注的注意事项与技巧•平法标注的未来发展与展望目录01PART平法标注概述平法标注的定义平法标注是一种用于表示结构施工图的图形和文字标准,它使用特定的符号和标记来表示建筑结构中的各个元素和构造。平法标注通过统一的标准和规范,使结构施工图的表达更加清晰、准确和易于理解,从而提高了施工的效率和安全性。平法标注的起源与发展平法标注起源于20世纪80年代的中国,当时为了解决传统结构施工图表达方式中存在的问题,如表达不规范、理解难度大等,平法标注被提出并开始应用。随着建筑行业的不断发展,平法标注也在不断地完善和更新,以适应新的建筑结构和施工技术的需求。目前,平法标注已经成为国内外广泛使用的标准之一。平法标注的应用范围平法标注主要应用于混凝土结构的施工图绘制,包括梁、板、柱、墙等主要构件的表达。平法标注也可以用于钢结构、木结构等其他类型的结构施工图绘制,但应用相对较少。在国际上,平法标注也逐渐被接受和采用,成为国际标准化组织(ISO)认可的建筑结构表达方式之一。02PART平法标注的规则与标准梁平法标注规则梁编号及跨数标注梁的编号和跨数,如KL1(2A)表示框架梁1,两跨,一端有悬挑。梁截面尺寸标注梁的截面尺寸,包括梁宽、梁高以及梁的上下侧是否加腋。梁配筋信息标注梁的配筋信息,包括底筋、面筋、箍筋、拉筋等,以及钢筋的直径、间距和级别。板平法标注规则板编号及厚度标注板的编号和厚度,如B表示为平板,厚度需注明。板配筋信息标注板的配筋信息,包括底筋、面筋、分布筋等,以及钢筋的直径、间距和级别。板支座锚固注明板支座的锚固方式,包括直锚、弯锚等。柱平法标注规则柱编号及尺寸柱配筋信息标注柱的编号和尺寸,包括柱截面尺寸和柱高。标注柱的配筋信息,包括角筋、边筋、中筋等,以及钢筋的直径、间距和级别。箍筋加密区注明箍筋的加密区间,包括加密区的起始位置和长度。剪力墙平法标注规则010203墙编号及厚度墙身水平钢筋墙柱竖向钢筋标注墙的编号和厚度,包括墙的厚度和墙顶标高。注明墙身的水平钢筋,包括墙身水平钢筋的直径、间距和级别。注明墙柱的竖向钢筋,包括墙柱竖向钢筋的直径、间距和级别。03PART平法标注的实例解析梁平法标注实例解析梁编号与跨数梁截面尺寸根据梁的编号和跨数,确定梁的类型和位置。标注梁的截面尺寸,包括宽度、高度和悬挑长度。梁配筋标注梁支座标注标注梁的配筋信息,包括钢筋的直径、间距标注梁的支座信息,包括支座的位置和类型。和数量。板平法标注实例解析板编号与厚度板配筋标注根据板的编号和厚度,确定板的位置和类型。标注板的配筋信息,包括钢筋的直径、间距和数量。板支座标注板洞口标注标注板的支座信息,包括支座的位置和类型。标注板上的洞口信息,包括洞口的位置、尺寸和类型。柱平法标注实例解析0102柱编号与尺寸柱配筋标注根据柱的编号和尺寸,确定柱的位置和类型。标注柱的配筋信息,包括钢筋的直径、间距和数量。柱支座标注柱截面形状标注标注柱的支座信息,包括支座的位置和类型。标注柱的截面形状,包括矩形、圆形等。0304剪力墙平法标注实例解析剪力墙编号与厚度剪力墙配筋标注根据剪力墙的编号和厚度,确定剪力墙的位置和类型。标注剪力墙的配筋信息,包括钢筋的直径、间距和数量。剪力墙洞口标注剪力墙截面形状标注标注剪力墙上的洞口信息,包括洞口的位置、尺寸和类型。标注剪力墙的截面形状,包括矩形、L形、T形等。04PART平法标注的注意事项与技巧梁平法标注注意事项与技巧梁编号与跨数标注梁编号和跨数,明确梁的类型和位置。梁截面尺寸梁支座准确标注梁的截面尺寸,包括梁宽、梁高以及梁的腋长和腋深等。标注清楚梁的支座,包括支座宽度和支座偏心等参数。板平法标注注意事项与技巧板编号与厚度1标注板的编号和厚度,明确板的类型和厚度。板筋标注准确标注板筋的位置、规格和间距等信息。23板洞标注对板上的洞进行准确标注,包括洞的位置、大小和类型等。柱平法标注注意事项与技巧柱编号与尺寸010203标注柱编号和尺寸,明确柱的类型和尺寸。柱筋...
