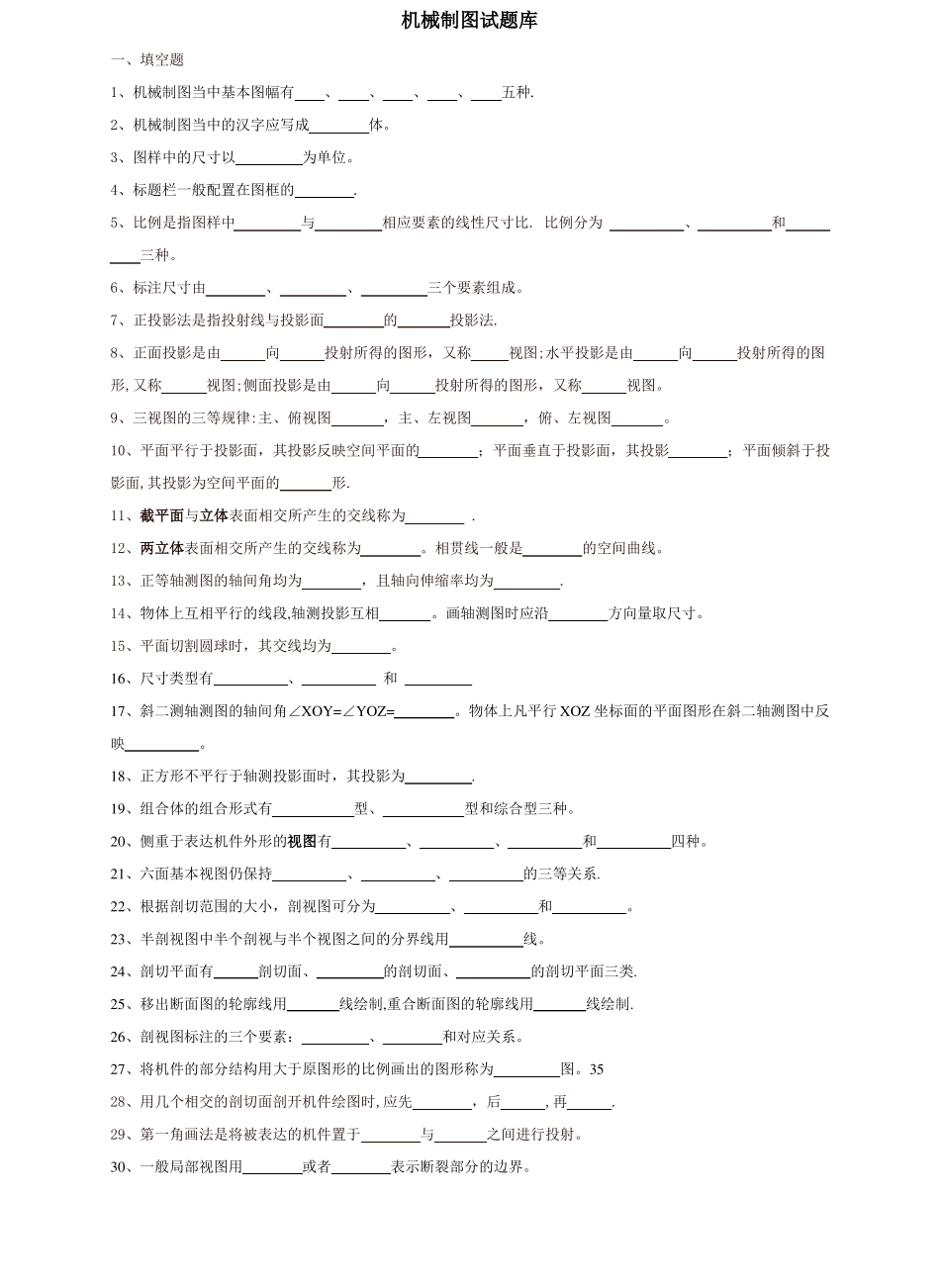

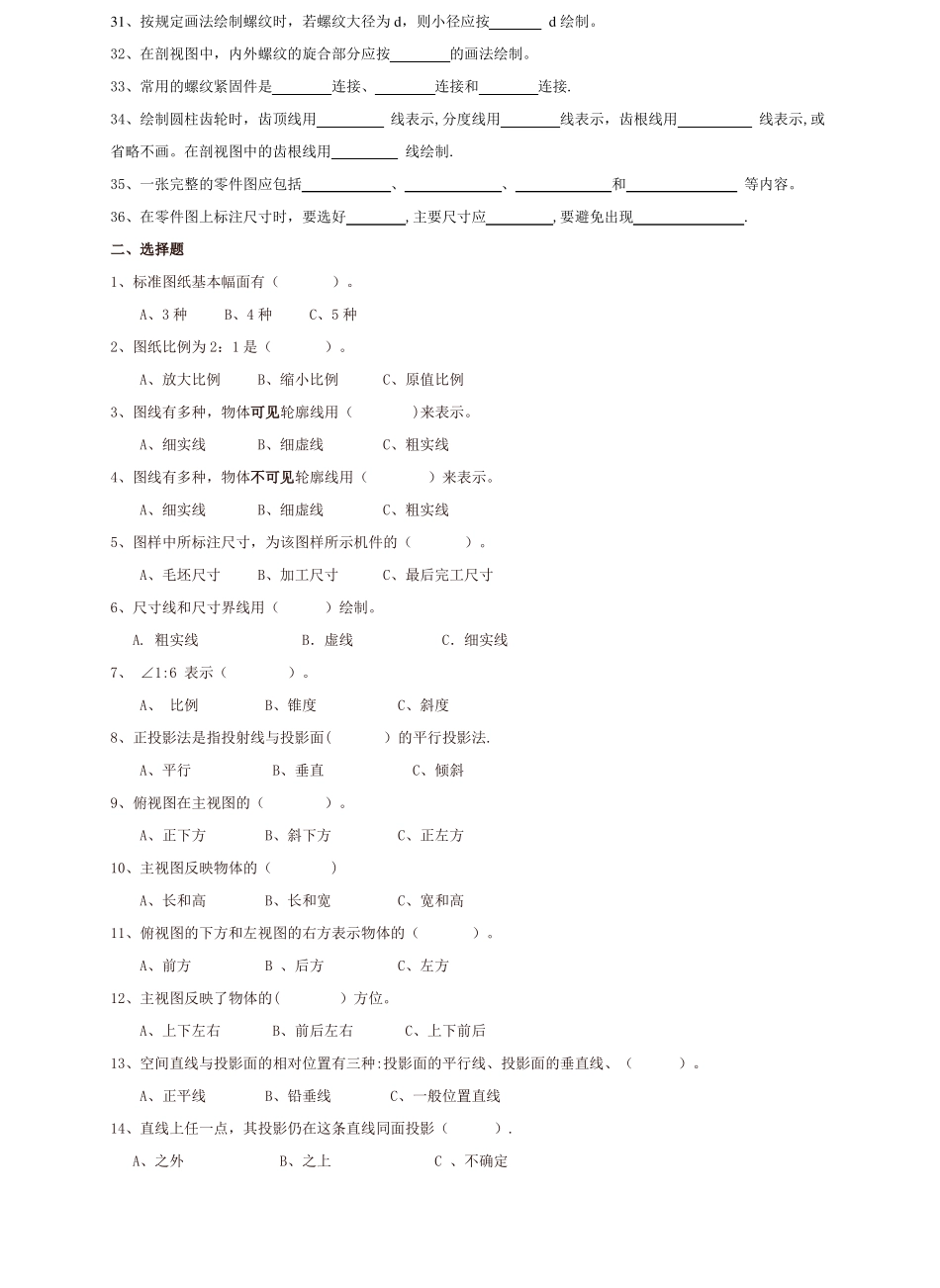

机械制图试题库一、填空题1、机械制图当中基本图幅有、、、、五种.2、机械制图当中的汉字应写成体。3、图样中的尺寸以为单位。4、标题栏一般配置在图框的.5、比例是指图样中与相应要素的线性尺寸比.比例分为、和三种。6、标注尺寸由、、三个要素组成。7、正投影法是指投射线与投影面的投影法.8、正面投影是由向投射所得的图形，又称视图;水平投影是由向投射所得的图形,又称视图;侧面投影是由向投射所得的图形，又称视图。9、三视图的三等规律:主、俯视图，主、左视图，俯、左视图。10、平面平行于投影面，其投影反映空间平面的；平面垂直于投影面，其投影；平面倾斜于投影面,其投影为空间平面的形.11、截平面与立体表面相交所产生的交线称为.12、两立体表面相交所产生的交线称为。相贯线一般是的空间曲线。13、正等轴测图的轴间角均为，且轴向伸缩率均为.14、物体上互相平行的线段,轴测投影互相。画轴测图时应沿方向量取尺寸。15、平面切割圆球时，其交线均为。16、尺寸类型有、和17、斜二测轴测图的轴间角∠XOY=∠YOZ=。物体上凡平行XOZ坐标面的平面图形在斜二轴测图中反映。18、正方形不平行于轴测投影面时，其投影为.19、组合体的组合形式有型、型和综合型三种。20、侧重于表达机件外形的视图有、、和四种。21、六面基本视图仍保持、、的三等关系.22、根据剖切范围的大小，剖视图可分为、和。23、半剖视图中半个剖视与半个视图之间的分界线用线。24、剖切平面有剖切面、的剖切面、的剖切平面三类.25、移出断面图的轮廓线用线绘制,重合断面图的轮廓线用线绘制.26、剖视图标注的三个要素：、和对应关系。27、将机件的部分结构用大于原图形的比例画出的图形称为图。3528、用几个相交的剖切面剖开机件绘图时,应先，后,再.29、第一角画法是将被表达的机件置于与之间进行投射。30、一般局部视图用或者表示断裂部分的边界。31、按规定画法绘制螺纹时，若螺纹大径为d，则小径应按d绘制。32、在剖视图中，内外螺纹的旋合部分应按的画法绘制。33、常用的螺纹紧固件是连接、连接和连接.34、绘制圆柱齿轮时，齿顶线用线表示,分度线用线表示，齿根线用线表示,或省略不画。在剖视图中的齿根线用线绘制.35、一张完整的零件图应包括、、和等内容。36、在零件图上标注尺寸时，要选好,主要尺寸应,要避免出现.二、选择题1、标准图纸基本幅面有（）。A、3种B、4种C、5种2、图纸比例为2：1是（）。A、放大比例B、缩小比例C、原值比例3、图线有多种，物体可见轮廓线用（)来表示。A、细实线B、细虚线C、粗实线4、图线有多种，物体不可见轮廓线用（）来表示。A、细实线B、细虚线C、粗实线5、图样中所标注尺寸，为该图样所示机件的（）。A、毛坯尺寸B、加工尺寸C、最后完工尺寸6、尺寸线和尺寸界线用（）绘制。A.粗实线B．虚线C．细实线7、∠1:6表示（）。A、比例B、锥度C、斜度8、正投影法是指投射线与投影面(）的平行投影法.A、平行B、垂直C、倾斜9、俯视图在主视图的（）。A、正下方B、斜下方C、正左方10、主视图反映物体的（)A、长和高B、长和宽C、宽和高11、俯视图的下方和左视图的右方表示物体的（）。A、前方B、后方C、左方12、主视图反映了物体的(）方位。A、上下左右B、前后左右C、上下前后13、空间直线与投影面的相对位置有三种:投影面的平行线、投影面的垂直线、（A、正平线B、铅垂线C、一般位置直线14、直线上任一点，其投影仍在这条直线同面投影（）.A、之外B、之上C、不确定）。15、画轴测图时应沿（）方向量取尺寸.A、坐标轴B、垂直C、轴测轴16、截平面与圆柱体的轴线垂直时，其截交线为（).A、圆B、椭圆C、矩形17、截平面与圆柱体的轴线平行时，其截交线为（）。A、圆B、椭圆C、矩形18、正等轴测图简化轴向伸缩系数为（）。A、1B、0。5C、0.8219、标注圆的直径尺寸时应在尺寸数字前面加注符号(）。A、ΦB、RC、SΦ20、根据截平面的不同位置，（)的截交线有圆、椭圆、抛物线、双曲线和两条相交直线。A、圆球B、圆柱C、圆锥21、物体上互相平行的线段,轴测投影仍互相(）A、平行B、垂直C、无法确定22、正等轴测图中，为了作图方便,轴向伸缩系数一般取(）A、3B、2C、123、尺寸标注基本要求中“...
