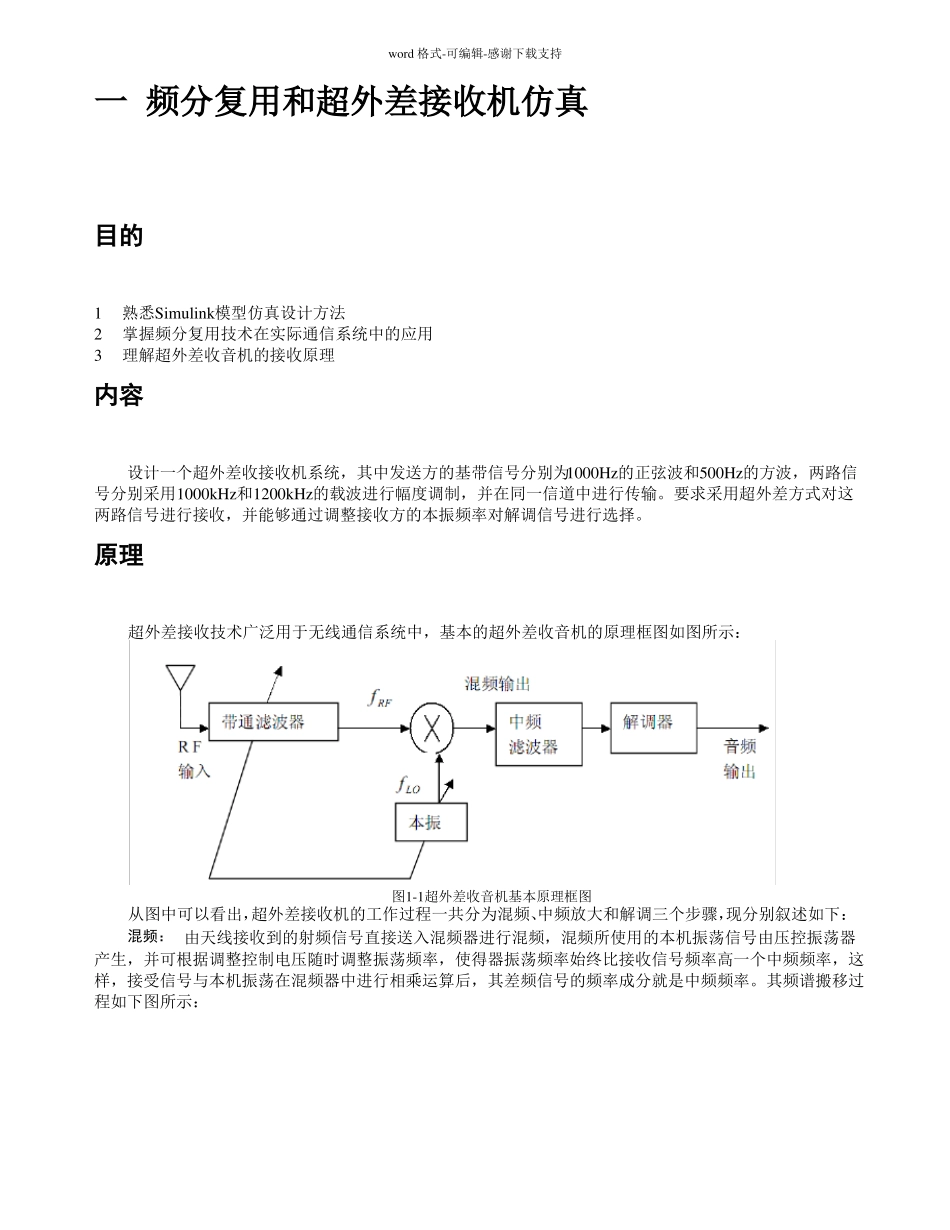

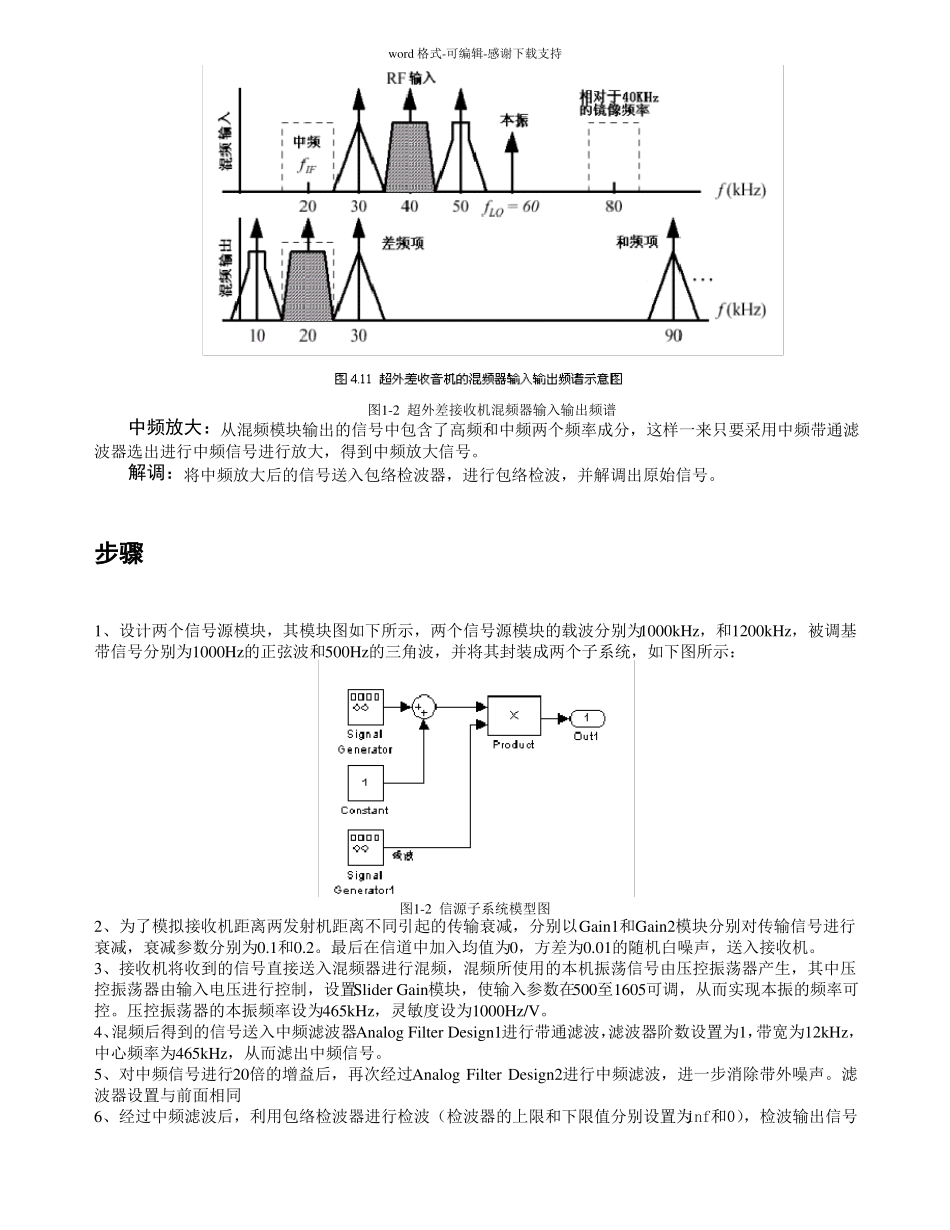

word格式-可编辑-感谢下载支持一频分复用和超外差接收机仿真目的1熟悉Simulink模型仿真设计方法2掌握频分复用技术在实际通信系统中的应用3理解超外差收音机的接收原理内容设计一个超外差收接收机系统，其中发送方的基带信号分别为1000Hz的正弦波和500Hz的方波，两路信号分别采用1000kHz和1200kHz的载波进行幅度调制，并在同一信道中进行传输。要求采用超外差方式对这两路信号进行接收，并能够通过调整接收方的本振频率对解调信号进行选择。原理超外差接收技术广泛用于无线通信系统中，基本的超外差收音机的原理框图如图所示：图1-1超外差收音机基本原理框图从图中可以看出，超外差接收机的工作过程一共分为混频、中频放大和解调三个步骤，现分别叙述如下：混频：由天线接收到的射频信号直接送入混频器进行混频，混频所使用的本机振荡信号由压控振荡器产生，并可根据调整控制电压随时调整振荡频率，使得器振荡频率始终比接收信号频率高一个中频频率，这样，接受信号与本机振荡在混频器中进行相乘运算后，其差频信号的频率成分就是中频频率。其频谱搬移过程如下图所示：word格式-可编辑-感谢下载支持图1-2超外差接收机混频器输入输出频谱中频放大：从混频模块输出的信号中包含了高频和中频两个频率成分，这样一来只要采用中频带通滤波器选出进行中频信号进行放大，得到中频放大信号。解调：将中频放大后的信号送入包络检波器，进行包络检波，并解调出原始信号。步骤1、设计两个信号源模块，其模块图如下所示，两个信号源模块的载波分别为1000kHz，和1200kHz，被调基带信号分别为1000Hz的正弦波和500Hz的三角波，并将其封装成两个子系统，如下图所示：图1-2信源子系统模型图2、为了模拟接收机距离两发射机距离不同引起的传输衰减，分别以Gain1和Gain2模块分别对传输信号进行衰减，衰减参数分别为0.1和0.2。最后在信道中加入均值为0，方差为0.01的随机白噪声，送入接收机。3、接收机将收到的信号直接送入混频器进行混频，混频所使用的本机振荡信号由压控振荡器产生，其中压控振荡器由输入电压进行控制，设置SliderGain模块，使输入参数在500至1605可调，从而实现本振的频率可控。压控振荡器的本振频率设为465kHz，灵敏度设为1000Hz/V。4、混频后得到的信号送入中频滤波器AnalogFilterDesign1进行带通滤波，滤波器阶数设置为1，带宽为12kHz，中心频率为465kHz，从而滤出中频信号。5、对中频信号进行20倍的增益后，再次经过AnalogFilterDesign2进行中频滤波，进一步消除带外噪声。滤波器设置与前面相同6、经过中频滤波后，利用包络检波器进行检波（检波器的上限和下限值分别设置为inf和0），检波输出信号word格式-可编辑-感谢下载支持再通过带宽为6kHz的低通滤波器输出。7、设置系统仿真时间为0.01s，仿真步进为6.23e-8，具体参数设置如下图所示：图1-3模型仿真参数设置8、调整压控振荡器的控制电压信号，观察接收波形的变化。并分别记录当输出波形为正弦波和三角波时的压控振荡器输出频率。图1-4系统仿真模型图结果1画出接收机正确解调时的接收波形2记录当分别解调出两路信号时，本振频率分别为多少word格式-可编辑-感谢下载支持3给出接收信号频率与本振频率的关系式word格式-可编辑-感谢下载支持二PSK数字传输系统仿真目的1进一步掌握Simulink模型仿真设计方法2深入理解PSK技术的工作原理3了解在PSK下采用格雷码映射技术的优越性。内容试建立一个π/8相位偏移的8PSK传输系统，观察调制输出信号通过加性高斯信道前后的星座图，并比较输入数据以普通二进制映射和格雷码映射两种情况下的误比特率。原理多进制相移键控的特点：多进制相移键控是利用载波的多个相位来代表多进制符号或二进制码组，即一个相位对应一个多进制符号或者是一组二进制码组。在相同码元宽度的情况下，M进制的码元速率要高，如在8PSK中，其码元速率为log283，为2PSK的3倍，因此，多进制相移键控具有更高的码速率。采用不同的相位来代表多进制符号一共有两种不同的方案，分别是A方式相移系统和B方式相移系统，其相位矢量图图表示如下：word格式-可编辑-感谢下载支持图2-1两种方式下的相移系统多进制相移键控的抗噪声性...
