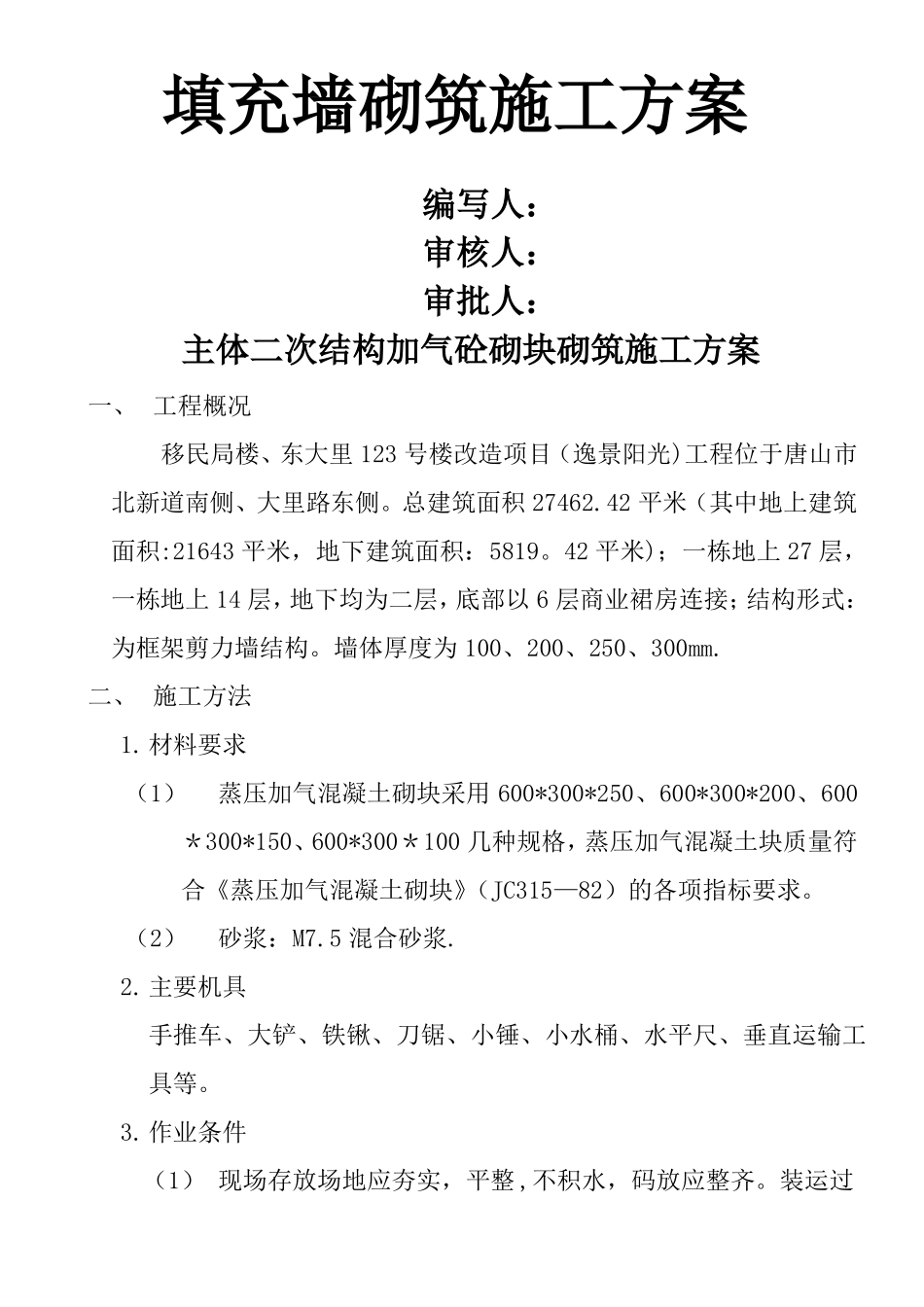

填充墙砌筑施工方案编写人：审核人：审批人：主体二次结构加气砼砌块砌筑施工方案一、工程概况移民局楼、东大里123号楼改造项目（逸景阳光)工程位于唐山市北新道南侧、大里路东侧。总建筑面积27462.42平米（其中地上建筑面积:21643平米，地下建筑面积：5819。42平米)；一栋地上27层，一栋地上14层，地下均为二层，底部以6层商业裙房连接；结构形式：为框架剪力墙结构。墙体厚度为100、200、250、300mm.二、施工方法1.材料要求（1）蒸压加气混凝土砌块采用600*300*250、600*300*200、600＊300*150、600*300＊100几种规格，蒸压加气混凝土块质量符合《蒸压加气混凝土砌块》（JC315—82）的各项指标要求。（2）砂浆：M7.5混合砂浆.2.主要机具手推车、大铲、铁锹、刀锯、小锤、小水桶、水平尺、垂直运输工具等。3.作业条件（1）现场存放场地应夯实，平整,不积水，码放应整齐。装运过程轻拿轻放，避免损坏。并尽量减少二次倒运。（2）根据墙体尺寸和砌块规格，妥善安排砌筑平面排块设计，尽可能地减少现场切割量.根据砌块厚度与结构净空高度及门窗洞口尺寸切实安排好立面、剖面的排块设计，避免浪费。（3）砌加所混凝土块的部位在结构墙体上按+500mm标高线分层划出砌块的层数，安排好灰缝的厚度。在相应的部位弹好墙身门洞口尺寸线，在结构墙柱上弹好加气混凝土墙的立面边线。标注窗口位置。（4）砌墙的前一天，应将加气混凝土墙与结构相接的部位洒水湿润,保证砌体粘结牢固。（5）遇有穿墙管线,应预先核实其位置、尺寸。以预留为主,减少事后剔凿，损害墙体。（6）按照设计要求预先在结构墙柱上每600mm间距植筋预留拉结钢筋。4.操作工艺工艺流程：墙体放线---—-基层处理--——-制备砂浆—--—砌块砌筑--—-—校正——--—-竖缝灌浆--—-勒缝--——-砌块与结构墙体拉结-——--—门窗边预料门窗固定点-——---砌块在板底梁底的堵塞.（1）结构经验收合格后,把砌筑基层楼地面的浮浆残渣清理干净并进行弹线,填充墙的边线、门窗洞口位置线尽可能准确，偏差控制在规范允许的范围内.皮数杆尽可能立在填充墙的两端或转角处，并拉通线。（2）砌筑时应预先试排砌块，并优先使用整体砌块。不得已须断开砌块时，应用使用手锯、切割机等工具锯裁整齐，并保护好砌块的棱角，锯裁砌块的长度不应小于砌块总长度的1/3.长度小于等于150mm的砌块不得上墙.砌筑最底层砌块时,当灰缝厚度大于20mm时应使用细石混凝土铺密实，上下皮灰缝应错开搭砌，搭砌长度不应小于砌块总长的1/3。当搭砌长度小于150mm时，即形成所谓的通缝，竖向通缝不应大于2皮砌块，否则应配两根6mm的钢筋，长度宜为700mm，如图所示：图示：蒸压加气混凝土砌块砌筑搭砌长度小于150mm时处理方法（3）砌块墙的转角处，应隔皮纵、横墙砌块相互搭砌。砌块墙的T字交接处，应使横墙砌块隔皮断面露头。如图所示:图示:加气混凝土砌块转角砌法图示：加气混凝土砌块T形砌法（4）蒸压加气混凝土砌体的竖向灰缝宽度和水平灰缝厚度宜分别为20mm和15mm。灰缝应横平竖直、砂浆饱满，正、反手墙面均宜进行勾缝。砂浆的饱满度不得小于80%。横向灰缝的一次铺灰长度不应大于2m，竖向灰缝应采用临时内外夹板夹紧后灌缝。（5）蒸压加气混凝土砌体填充墙与结构或构造柱连接的部位，应预埋两根6mm的拉结筋,拉结筋的竖向间距应为600mm。（6）有抗震要求的砌体填充墙按设计要求应设置构造柱、圈梁，构造柱的宽度由设计确定，厚度一般与墙等厚，圈梁宽度与墙等宽，高度不应小于120mm.圈梁、构造柱的插筋宜优先预埋在结构混凝土构件中或后植筋，预留长度符合设计要求。构造柱施工时按要求应留设马牙槎，马牙槎宜先退后进,进退尺寸不小于60mm，高度为300mm左右.当设计无要求时，构造柱应设置在填充墙的转角处、T形交接处或端部;当墙长大于5m时,应间隔设置。圈梁宜设在填充墙高度中部。详见图示：图示：蒸压加气混凝土砌块填充墙构造柱（7）蒸压加气混凝土砌块填充墙与后塞口门窗的连接：后塞口门窗与砌体间通过木砖与门窗框连接,具体可用100mm长的铁钉把门框与木砖钉牢.木砖可能预埋，也可以后打。预埋木砖时，木砖应经过炭化，埋到预制混凝土块中，随加气混凝土块一起砌筑...
