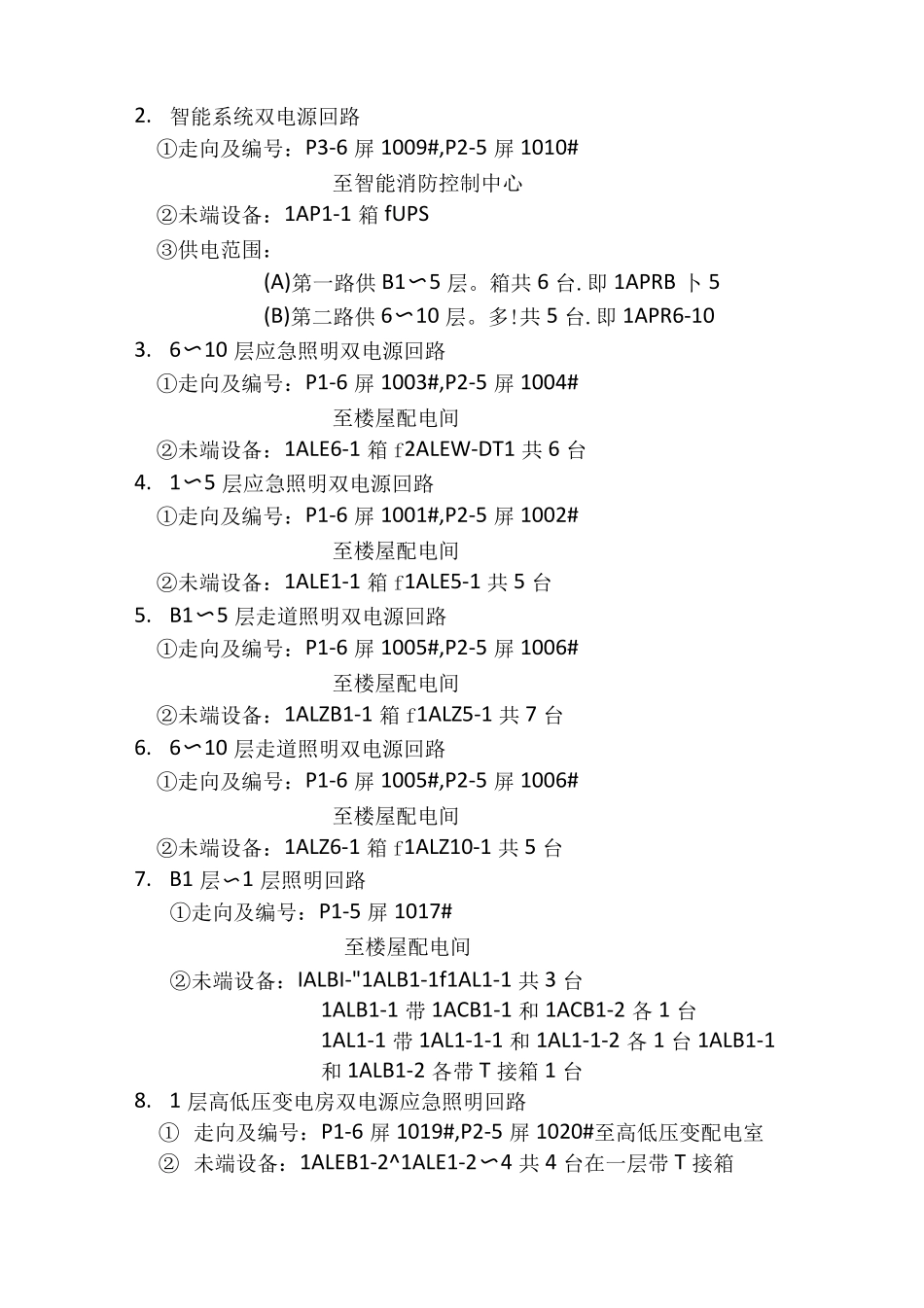

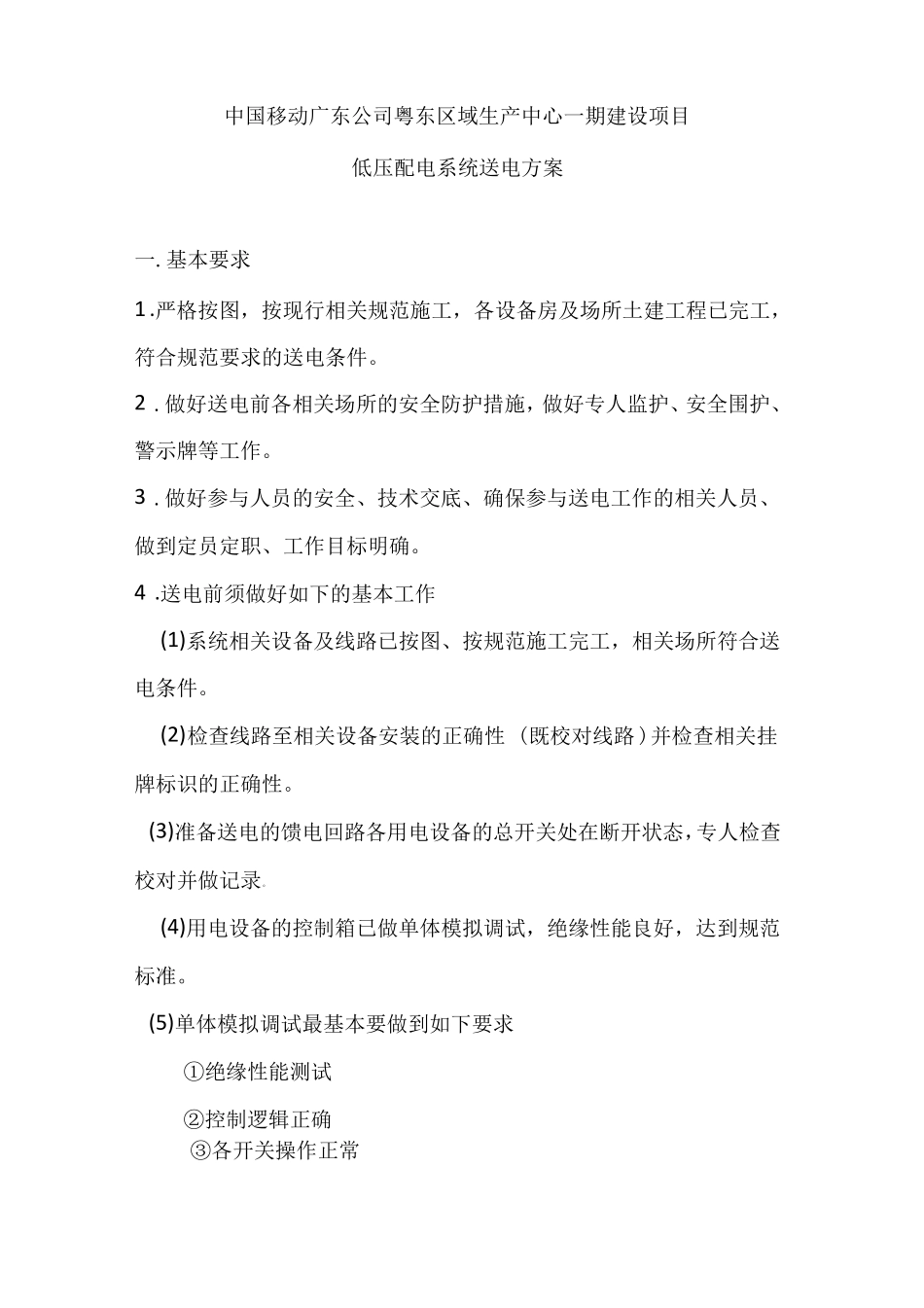

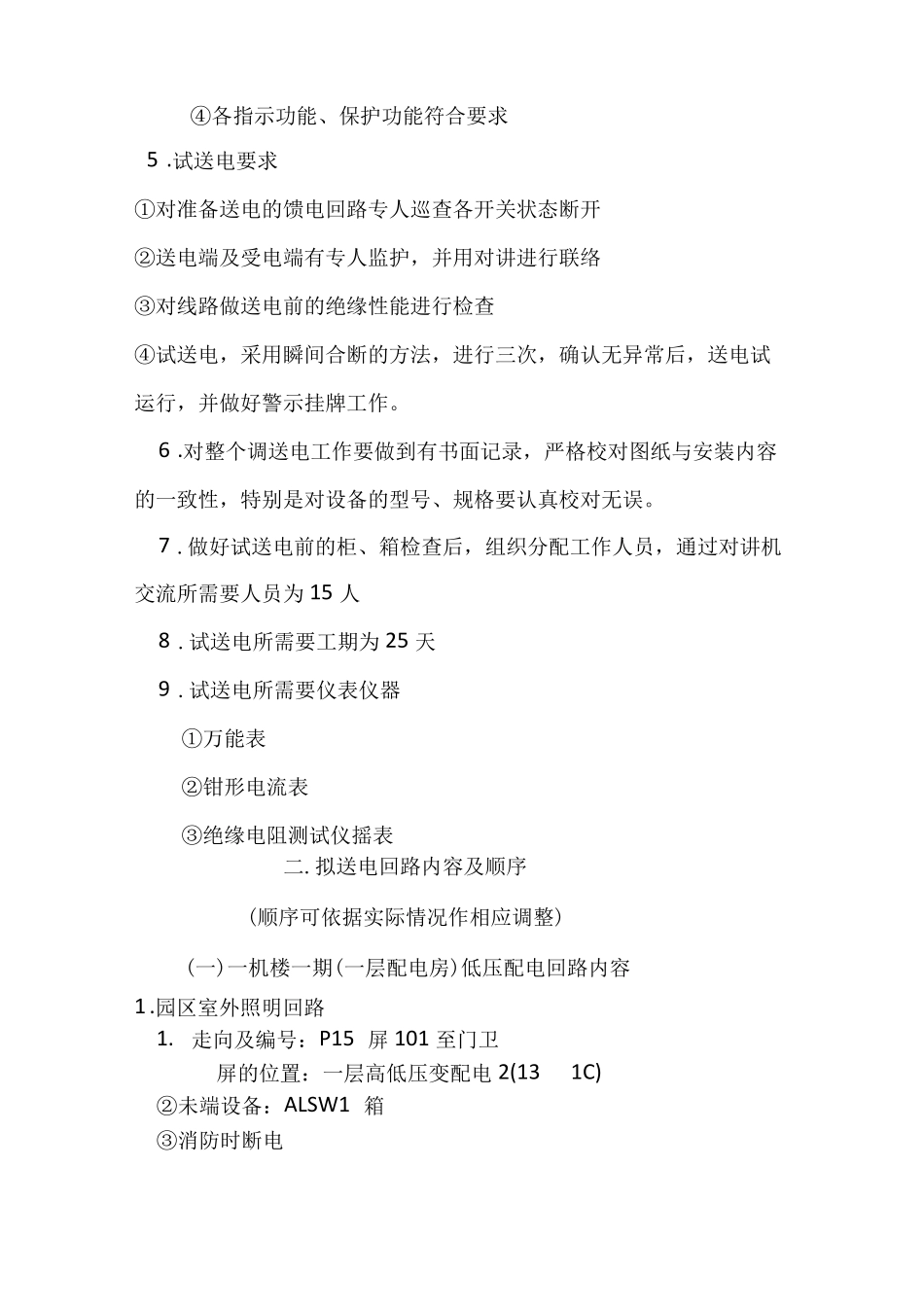

中国移动广东公司粤东区域生产中心一期建设项目低压配电系统送电方案一.基本要求1.严格按图，按现行相关规范施工，各设备房及场所土建工程已完工，符合规范要求的送电条件。2.做好送电前各相关场所的安全防护措施，做好专人监护、安全围护、警示牌等工作。3.做好参与人员的安全、技术交底、确保参与送电工作的相关人员、做到定员定职、工作目标明确。4.送电前须做好如下的基本工作(1)系统相关设备及线路已按图、按规范施工完工，相关场所符合送电条件。(2)检查线路至相关设备安装的正确性(既校对线路)并检查相关挂牌标识的正确性。(3)准备送电的馈电回路各用电设备的总开关处在断开状态，专人检查校对并做记录。(4)用电设备的控制箱已做单体模拟调试，绝缘性能良好，达到规范标准。(5)单体模拟调试最基本要做到如下要求①绝缘性能测试②控制逻辑正确③各开关操作正常④各指示功能、保护功能符合要求5.试送电要求①对准备送电的馈电回路专人巡查各开关状态断开②送电端及受电端有专人监护，并用对讲进行联络③对线路做送电前的绝缘性能进行检查④试送电，采用瞬间合断的方法，进行三次，确认无异常后，送电试运行，并做好警示挂牌工作。6.对整个调送电工作要做到有书面记录，严格校对图纸与安装内容的一致性，特别是对设备的型号、规格要认真校对无误。7.做好试送电前的柜、箱检查后，组织分配工作人员，通过对讲机交流所需要人员为15人8.试送电所需要工期为25天9.试送电所需要仪表仪器①万能表②钳形电流表③绝缘电阻测试仪摇表二.拟送电回路内容及顺序(顺序可依据实际情况作相应调整)(一)一机楼一期(一层配电房)低压配电回路内容1.园区室外照明回路1.走向及编号：P15屏101至门卫屏的位置：一层高低压变配电2(131C)②未端设备：ALSW1箱③消防时断电2.智能系统双电源回路①走向及编号：P3-6屏1009#,P2-5屏1010#至智能消防控制中心②未端设备：1AP1-1箱fUPS③供电范围：(A)第一路供B1〜5层。箱共6台.即1APRB卜5(B)第二路供6〜10层。多!共5台.即1APR6-103.6〜10层应急照明双电源回路①走向及编号：P1-6屏1003#,P2-5屏1004#至楼屋配电间②未端设备：1ALE6-1箱f2ALEW-DT1共6台4.1〜5层应急照明双电源回路①走向及编号：P1-6屏1001#,P2-5屏1002#至楼屋配电间②未端设备：1ALE1-1箱f1ALE5-1共5台5.B1〜5层走道照明双电源回路①走向及编号：P1-6屏1005#,P2-5屏1006#至楼屋配电间②未端设备：1ALZB1-1箱f1ALZ5-1共7台6.6〜10层走道照明双电源回路①走向及编号：P1-6屏1005#,P2-5屏1006#至楼屋配电间②未端设备：1ALZ6-1箱f1ALZ10-1共5台7.B1层〜1层照明回路①走向及编号：P1-5屏1017#至楼屋配电间②未端设备：IALBI-"1ALB1-1f1AL1-1共3台1ALB1-1带1ACB1-1和1ACB1-2各1台1AL1-1带1AL1-1-1和1AL1-1-2各1台1ALB1-1和1ALB1-2各带T接箱1台8.1层高低压变电房双电源应急照明回路①走向及编号：P1-6屏1019#,P2-5屏1020#至高低压变配电室②未端设备：1ALEB1-2^1ALE1-2〜4共4台在一层带T接箱9.1层制冷机房风机电源回路①走向及编号：P1-5屏1026#至制冷机房②未端设备：1APL-310.制冷机房一期（冷冻泵.冷却泵）母线槽双电源回路①走向及编号：P1-4屏1013#,P2-4屏1014#至制冷机房控制室②未端设备：1APL1-1.1APL1-14.1AP1-4.1AC1-1共7台11.制冷机房螺杆式冷水机组母线槽双电源回路①走向及编号：P3-7屏1015#,P2-9屏1016#至制冷机房控制室②未端设备：1APL-3.1APL3-P2共3台12.1层机房专用空调2#双电源回路①走向及编号：P1-4屏1024#,P2-4屏1025#至1层高低压变电室②未端设备：1AP1-2.1AP1-4.1AC1-2共3台带T接箱13.火灾自动报警系统双电源回路①走向及编号：P1-4屏1011#,P2-4屏1024#至1层消防中心②未端设备：1APE1-114.地下室生活水泵双电源回路①走向及编号：P1-7屏1027#,P2-6屏1028#至地下室生活水泵室②未端设备：1APB-4.1APB-3.1APB-3-供3台15.地下室水泵房消防泵双电源回路①走向及编号：P3-5屏1042#,P2-8屏1043#至地下室水泵室②未端设备：1APEB-1.1APEB1-14共5台16.地下室水泵房冷却塔补水泵双电源回路①走向及编号：P1-4屏1040#,P2-4屏1041#至地下室水泵房②未端设备：1APB-1.1APB-1-1.1APB-2共3...
