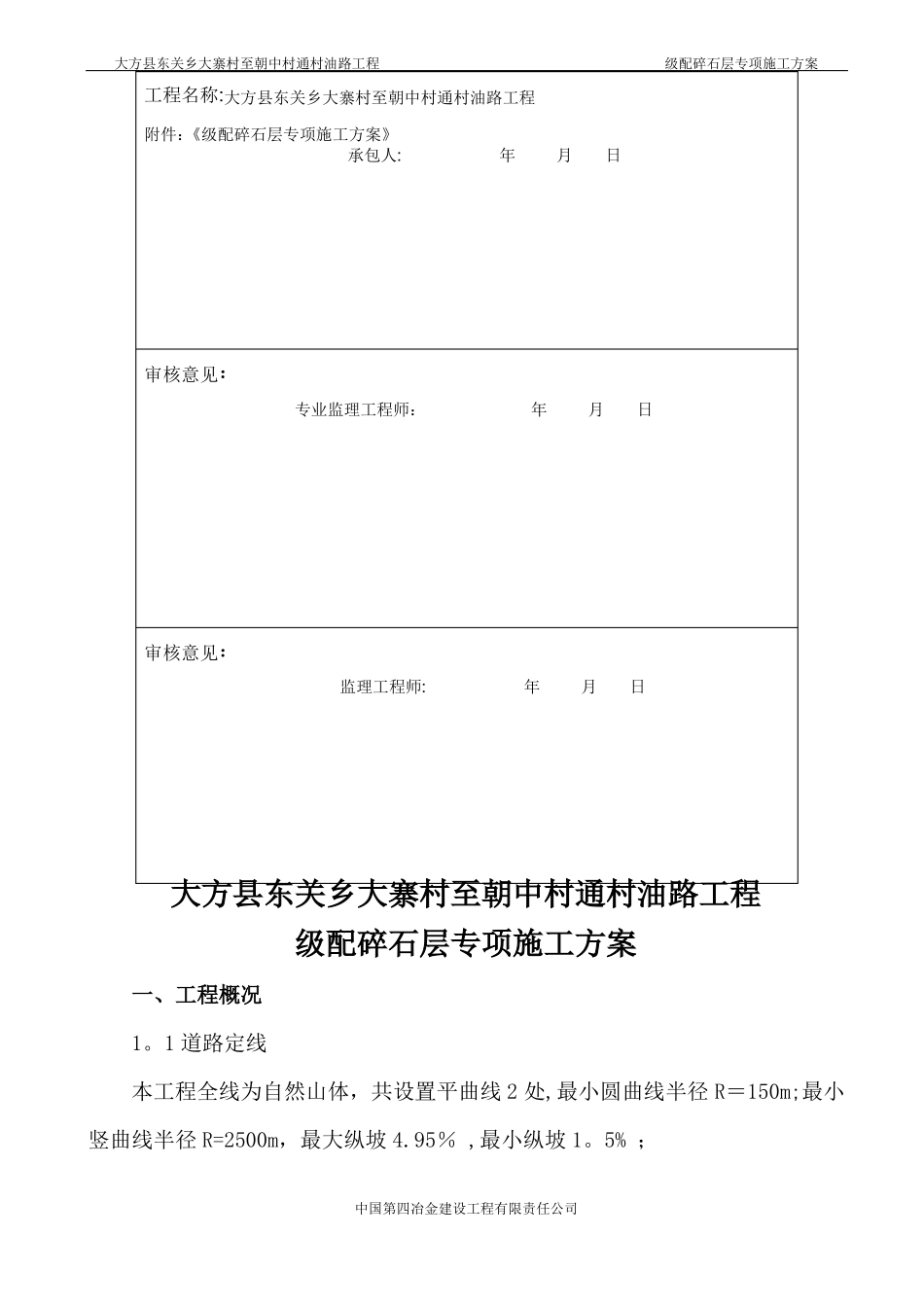

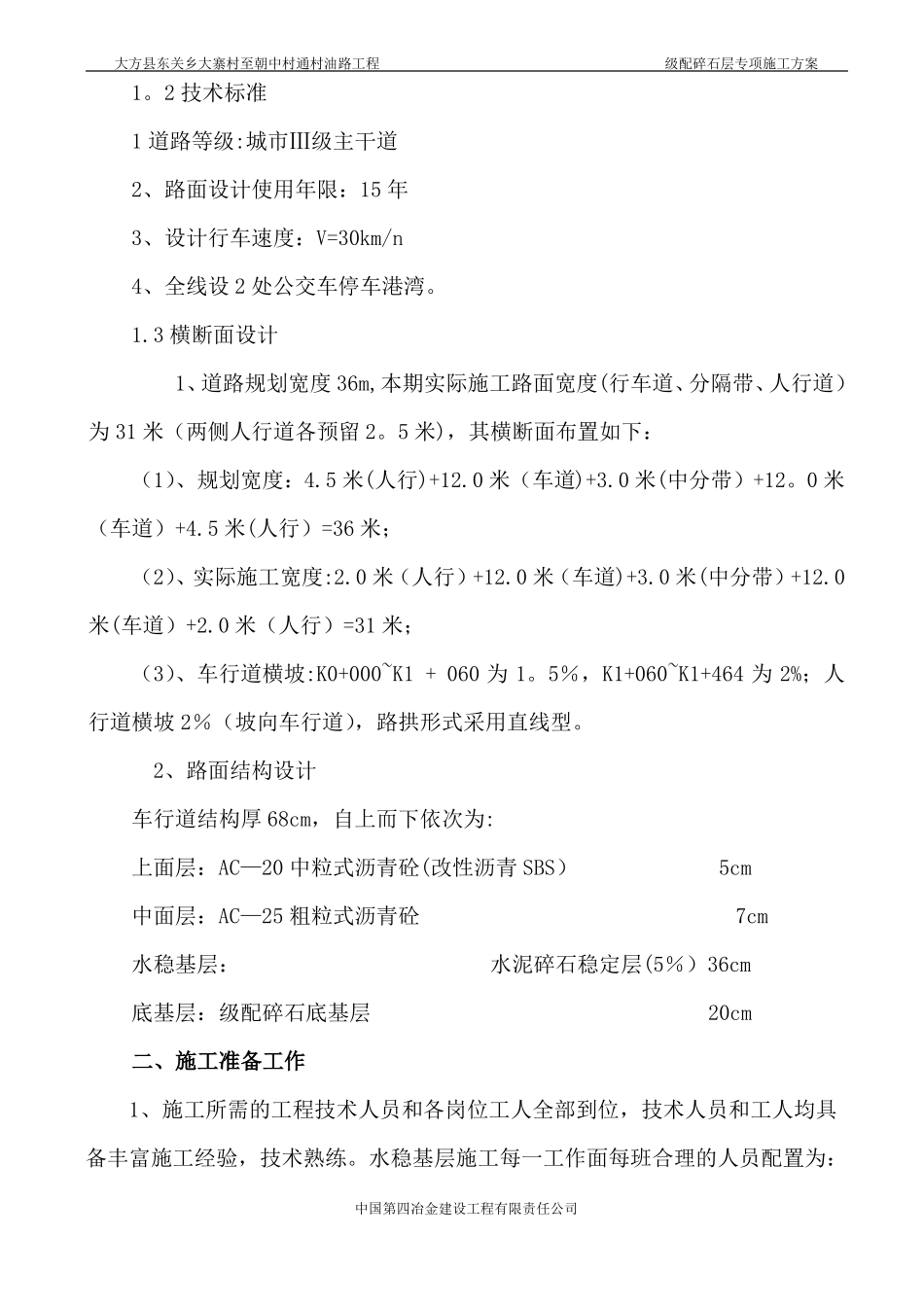

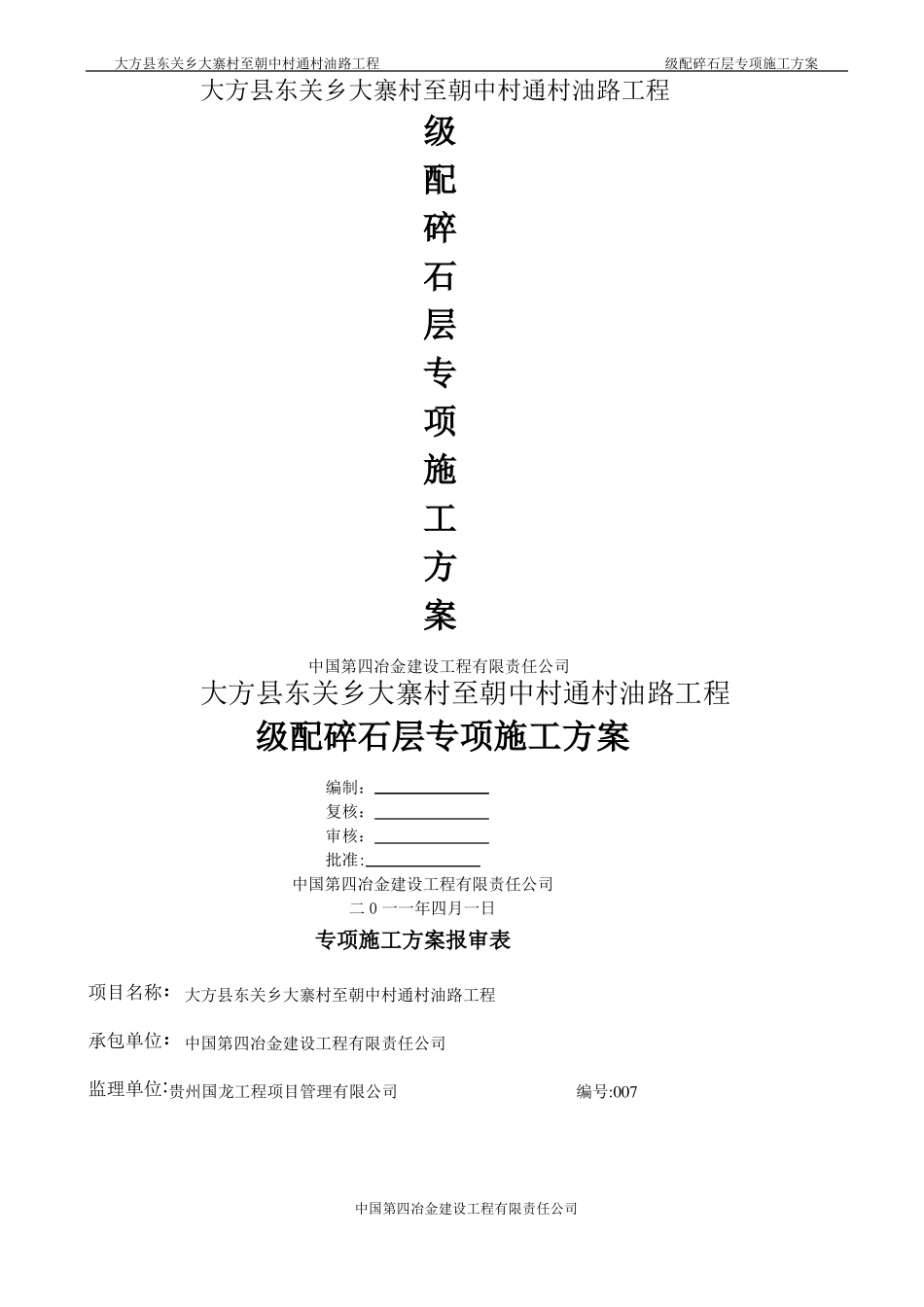

大方县东关乡大寨村至朝中村通村油路工程级配碎石层专项施工方案大方县东关乡大寨村至朝中村通村油路工程级配碎石层专项施工方案中国第四冶金建设工程有限责任公司大方县东关乡大寨村至朝中村通村油路工程级配碎石层专项施工方案编制：复核：审核：批准:中国第四冶金建设工程有限责任公司二0一一年四月一日专项施工方案报审表项目名称：大方县东关乡大寨村至朝中村通村油路工程承包单位：中国第四冶金建设工程有限责任公司监理单位:贵州国龙工程项目管理有限公司编号:007中国第四冶金建设工程有限责任公司大方县东关乡大寨村至朝中村通村油路工程级配碎石层专项施工方案工程名称:大方县东关乡大寨村至朝中村通村油路工程附件：《级配碎石层专项施工方案》承包人:年月日审核意见：专业监理工程师：年月日审核意见：监理工程师:年月日大方县东关乡大寨村至朝中村通村油路工程级配碎石层专项施工方案一、工程概况1。1道路定线本工程全线为自然山体，共设置平曲线2处,最小圆曲线半径R＝150m;最小竖曲线半径R=2500m，最大纵坡4.95％,最小纵坡1。5%；中国第四冶金建设工程有限责任公司大方县东关乡大寨村至朝中村通村油路工程级配碎石层专项施工方案1。2技术标准1道路等级:城市Ⅲ级主干道2、路面设计使用年限：15年3、设计行车速度：V=30km/n4、全线设2处公交车停车港湾。1.3横断面设计1、道路规划宽度36m,本期实际施工路面宽度(行车道、分隔带、人行道）为31米（两侧人行道各预留2。5米)，其横断面布置如下：（1）、规划宽度：4.5米(人行)+12.0米（车道)+3.0米(中分带）+12。0米（车道）+4.5米(人行）=36米；（2）、实际施工宽度:2.0米（人行）+12.0米（车道)+3.0米(中分带）+12.0米(车道）+2.0米（人行）=31米；（3）、车行道横坡:K0+000~K1+060为1。5％，K1+060~K1+464为2%；人行道横坡2％（坡向车行道），路拱形式采用直线型。2、路面结构设计车行道结构厚68cm，自上而下依次为:上面层：AC—20中粒式沥青砼(改性沥青SBS）5cm中面层：AC—25粗粒式沥青砼7cm水稳基层：水泥碎石稳定层(5％）36cm底基层：级配碎石底基层20cm二、施工准备工作1、施工所需的工程技术人员和各岗位工人全部到位，技术人员和工人均具备丰富施工经验，技术熟练。水稳基层施工每一工作面每班合理的人员配置为：中国第四冶金建设工程有限责任公司大方县东关乡大寨村至朝中村通村油路工程级配碎石层专项施工方案（1)总负责1人（总工或生产副经理）(2）拌和楼：操作手2人、试验人员1人(不含取样试验检测人员）、每档料仓配备民工1人、指挥装料车辆1人、盖蓬布1人.（3)施工现场:负责人1人、前台测量挂线人员3人、施工技术员1人、前台清扫2人、指挥车辆人员1人、拍边2人、处理离析等2人、土工布养生3人、摊铺后各项指标检测人员1人、现场试验员2人、专职安全员1人。（4）机械操作手：每台设备和运输车辆配备1—2人，再根据情况配备一定的修理工。2、施工所需材料已根据施工进度安排储存有足够数量,完全能满足施工需要。水泥采用P。C32.5级水泥，砂砾选用业主和监理工程师批准的料场，购买规格料，材料指标均能满足规范要求。3、各种施工所需机械设备已全部到位，运转正常，性能优良，操作人员技术熟练经验丰富.4、质量检测仪器已全部到位并已标定完。三、施工布置：1、进度安排：2009年7月20日至2009年7月31日。2、人员配置：主管：林上平3、施工机械配置：技术主管：钟森质检主管：魏萍生产主管：胡耀辉安全组长：陈洪林ZL50装载机6部自卸汽车20辆YZ—18JC振动压路机2台3Y18/21T光轮压路机2台ABG423摊铺机1台拌合楼1个洒水车4辆三、施工方案：本项目路面垫层设计为18cm厚级配碎石，采用厂拌机铺法施工。即在固定的地点设置拌和场，采用稳定土拌和机按级配要求，拌制混合料，运输至路段现中国第四冶金建设工程有限责任公司大方县东关乡大寨村至朝中村通村油路工程级配碎石层专项施工方案场后使用摊铺机摊铺的方法施工.1、原材料检验和准备我项目部对原材料质量严格把关,砂选用含泥量小、颗粒较粗的原砂并将其中大于40mm的颗粒筛除。碎石的颗粒级配符合交通部JTJ034-2000《公路路面基层施工技术规范》要求，石质均匀，...
