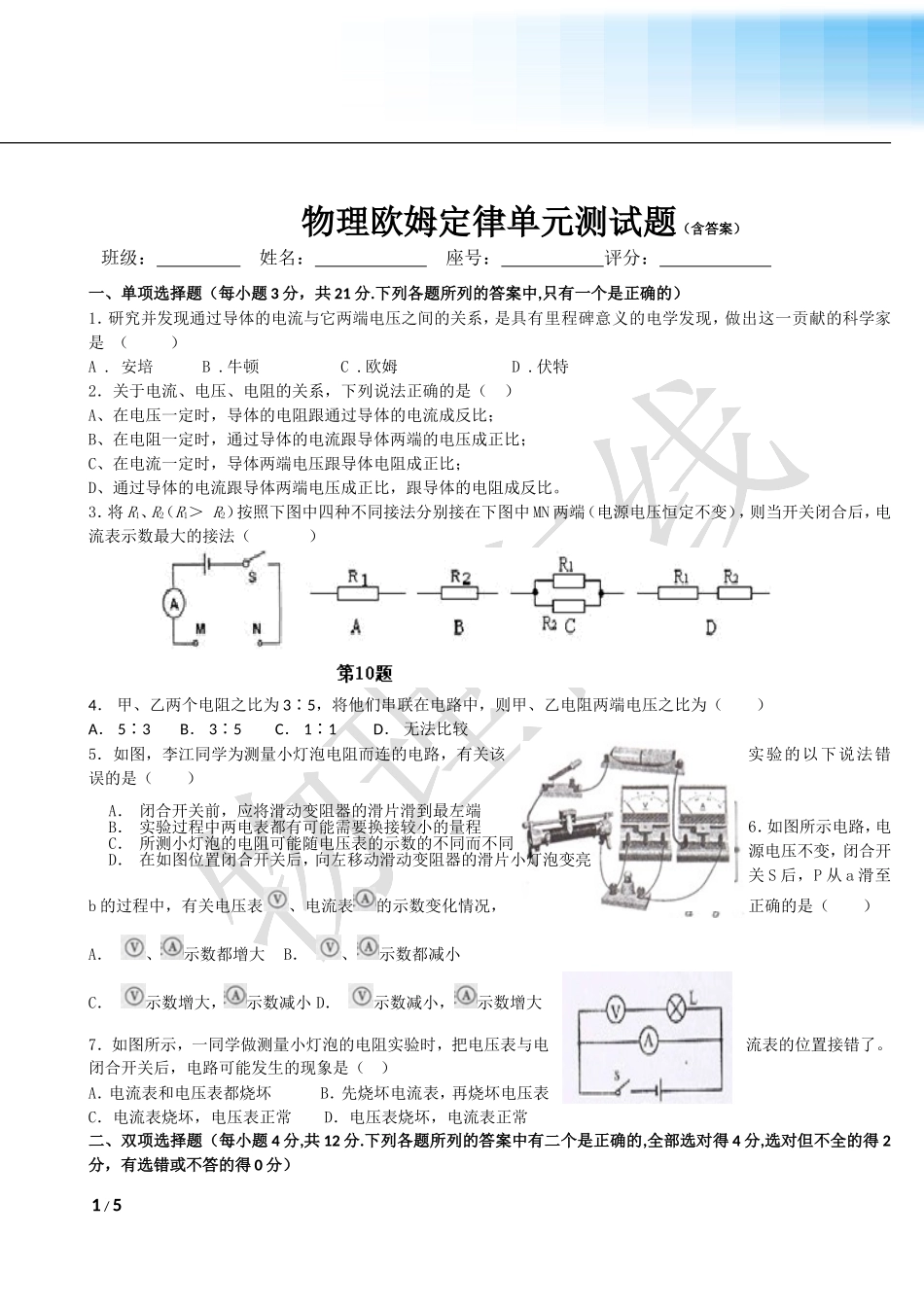

物理欧姆定律单元测试题（含答案）班级：姓名：座号：评分：一、单项选择题（每小题3分，共21分.下列各题所列的答案中,只有一个是正确的）1．研究并发现通过导体的电流与它两端电压之间的关系，是具有里程碑意义的电学发现，做出这一贡献的科学家是（）A.安培B.牛顿C.欧姆D.伏特2．关于电流、电压、电阻的关系，下列说法正确的是（）A、在电压一定时，导体的电阻跟通过导体的电流成反比；B、在电阻一定时，通过导体的电流跟导体两端的电压成正比；C、在电流一定时，导体两端电压跟导体电阻成正比；D、通过导体的电流跟导体两端电压成正比，跟导体的电阻成反比。3．将R1、R2（R1＞R2）按照下图中四种不同接法分别接在下图中MN两端（电源电压恒定不变），则当开关闭合后，电流表示数最大的接法（）4．甲、乙两个电阻之比为3∶5，将他们串联在电路中，则甲、乙电阻两端电压之比为（）A．5∶3B．3∶5C．1∶1D．无法比较5．如图，李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是（）6．如图所示电路，电源电压不变，闭合开关S后，P从a滑至b的过程中，有关电压表、电流表的示数变化情况，正确的是（）A．、示数都增大B．、示数都减小C．示数增大，示数减小D．示数减小，示数增大7．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是（）A．电流表和电压表都烧坏B．先烧坏电流表，再烧坏电压表C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常二、双项选择题（每小题4分,共12分.下列各题所列的答案中有二个是正确的,全部选对得4分,选对但不全的得2分，有选错或不答的得0分）1/5A．闭合开关前，应将滑动变阻器的滑片滑到最左端B．实验过程中两电表都有可能需要换接较小的量程C．所测小灯泡的电阻可能随电压表的示数的不同而不同D．在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮8、如图所示的电路中，小灯泡L1和L2都标有“3V0.25A”字样，电源由2节1.5V的干电池串联而成，则下列说法中正确的是()A．S闭合后，L1、L2并联且都能发光B．S闭合后，电路将发生短路C．要使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，则电路发生短路9．关于我国家庭电路和安全用电，下列说法错误的是()A．家庭电路的电压是220VB．家庭电路中的用电器都是串联的C．只有36V的电压对人体才是安全的D．测电笔是用来辨别火线和零线的10．在用伏安法测电阻的实验中，下列做法有问题的是（）A．连接线路的过程中，开关应处于断开状态B．连接线路过程中，滑动变阻器的滑片要放在最小电阻值的位置C．电流表与被测电路串联，电压表与被测电路并联D．试触时发现电流表的指针反方向偏转，电压表的指针正常偏转，此时断开电路将电池的正负极对调即可三、填空题（每空1分，每小题3分,共15分）11．大量事实表明，不高于V的电压才是安全电压。当人体因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性(变大/变小/不变)，这是因为此时人的电阻明显(变大/变小/不变)。12．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该的阻值是______Ω；如果通过该的电流为0.6A，则该电压是______。导体的电阻与通过其中的电流______（选填“有”或“没有”）关系。13．如图所示电路，电源电压为3V，L1和L2均为额定电压3V、电阻6Ω的灯泡。闭合开关时，发现灯L1亮而灯L2不亮，此时电压表的示数为V，电压表的示数为V，电流表的示数为A。14．两个电阻A和B，它们的电流与其两端电压的关系如图所示。则由图可知：RA=Ω；若把它们并联在3V的电路中，干路电流是A。若把它们串联在总电压为3V的电路中，则通过电阻B的电流是A。15．有两个定值电阻R1＝4Ω和R2＝6Ω，串联后接到某电源上，那么两电阻两端的电压之比U1:U2=________，电路的总电阻为_____Ω；如果将他们并联接入电路，则通过两个电阻中的电流之比I1：I2=______。四、作图题（6分）16．将图中的实物连成实物图。要求：L1与L2并联，电流表测电路中总电流，电压表只测灯L2两端电压，滑动变阻器只用于改变灯L2的亮度，并且滑片左移时灯L2变亮。五...
