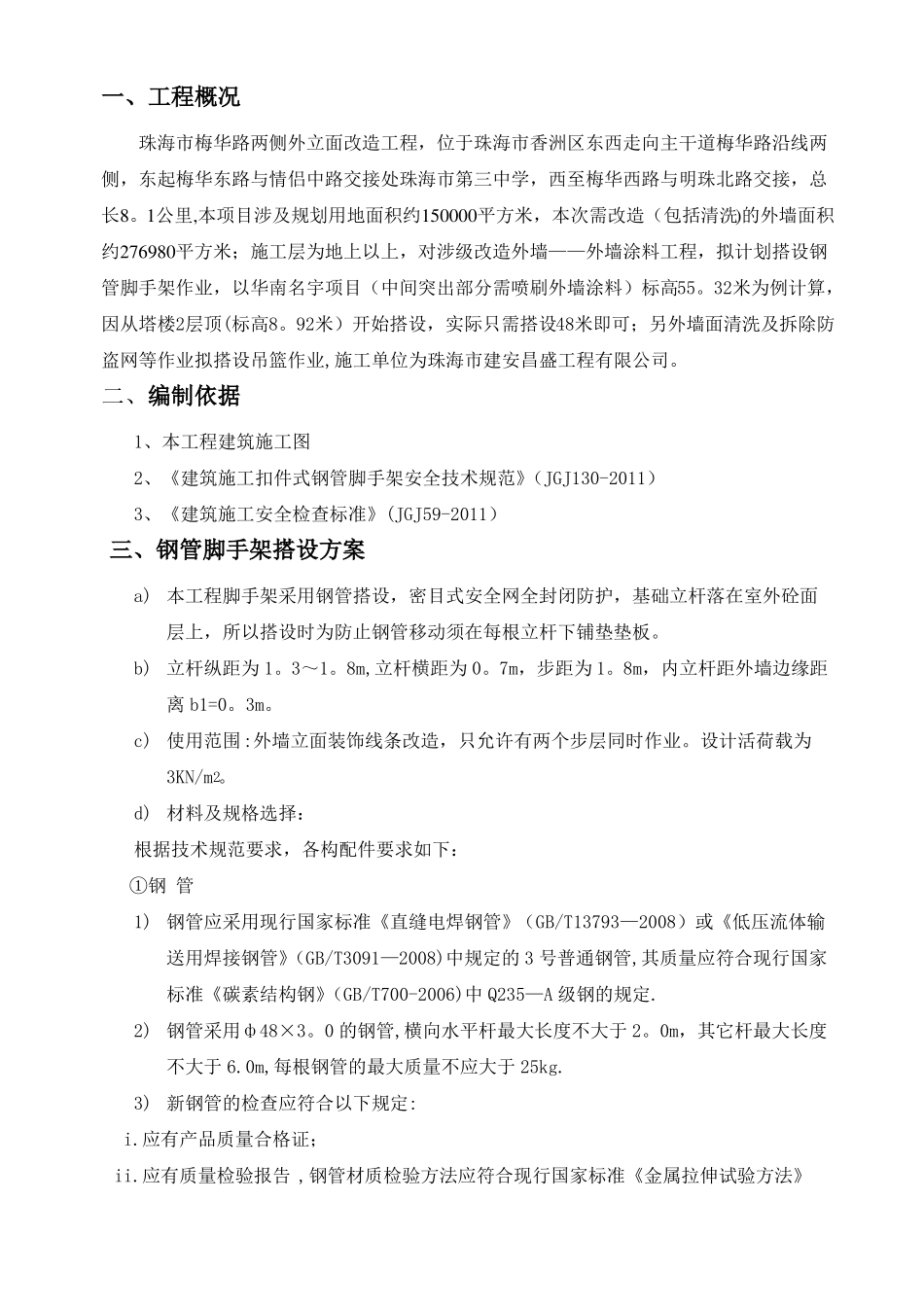

一、工程概况珠海市梅华路两侧外立面改造工程，位于珠海市香洲区东西走向主干道梅华路沿线两侧，东起梅华东路与情侣中路交接处珠海市第三中学，西至梅华西路与明珠北路交接，总长8。1公里,本项目涉及规划用地面积约150000平方米，本次需改造（包括清洗)的外墙面积约276980平方米；施工层为地上以上，对涉级改造外墙——外墙涂料工程，拟计划搭设钢管脚手架作业，以华南名宇项目（中间突出部分需喷刷外墙涂料）标高55。32米为例计算，因从塔楼2层顶(标高8。92米）开始搭设，实际只需搭设48米即可；另外墙面清洗及拆除防盗网等作业拟搭设吊篮作业,施工单位为珠海市建安昌盛工程有限公司。二、编制依据1、本工程建筑施工图2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）3、《建筑施工安全检查标准》(JGJ59-2011）三、钢管脚手架搭设方案a)本工程脚手架采用钢管搭设，密目式安全网全封闭防护，基础立杆落在室外砼面层上，所以搭设时为防止钢管移动须在每根立杆下铺垫垫板。b)立杆纵距为1。3～1。8m,立杆横距为0。7m，步距为1。8m，内立杆距外墙边缘距离b1=0。3m。c)使用范围:外墙立面装饰线条改造，只允许有两个步层同时作业。设计活荷载为3KN/m2。d)材料及规格选择：根据技术规范要求，各构配件要求如下：①钢管1)钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793—2008）或《低压流体输送用焊接钢管》（GB/T3091—2008)中规定的3号普通钢管,其质量应符合现行国家标准《碳素结构钢》（GB/T700-2006)中Q235—A级钢的规定.2)钢管采用ф48×3。0的钢管,横向水平杆最大长度不大于2。0m，其它杆最大长度不大于6.0m,每根钢管的最大质量不应大于25kg.3)新钢管的检查应符合以下规定:i.应有产品质量合格证；ii.应有质量检验报告,钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》（GB/T228)的有关规定.iii.钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划道。iv.钢管外径、壁厚偏差在-0.5mm以内、钢管两端切斜偏差在1。7mm以内。v.钢管必须涂上防锈漆。4)旧钢管的检查应符合下列规定：i.表面锈蚀深度不应大于0。5mm，锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查,当锈蚀深度超过规定时不得使用。ii.钢管弯曲变形应符合下表规定:iii.表3。1.4.b序号项目钢管弯曲：1各种杆件钢管的端部弯曲L≤1.5m2立杆钢管弯曲：3m〈L≤4m4m
