光的反射和平面镜成像作图专题训练 (2)VIP免费

光的反射和平面镜成像作图专题训练 (2)_第1页
1/3

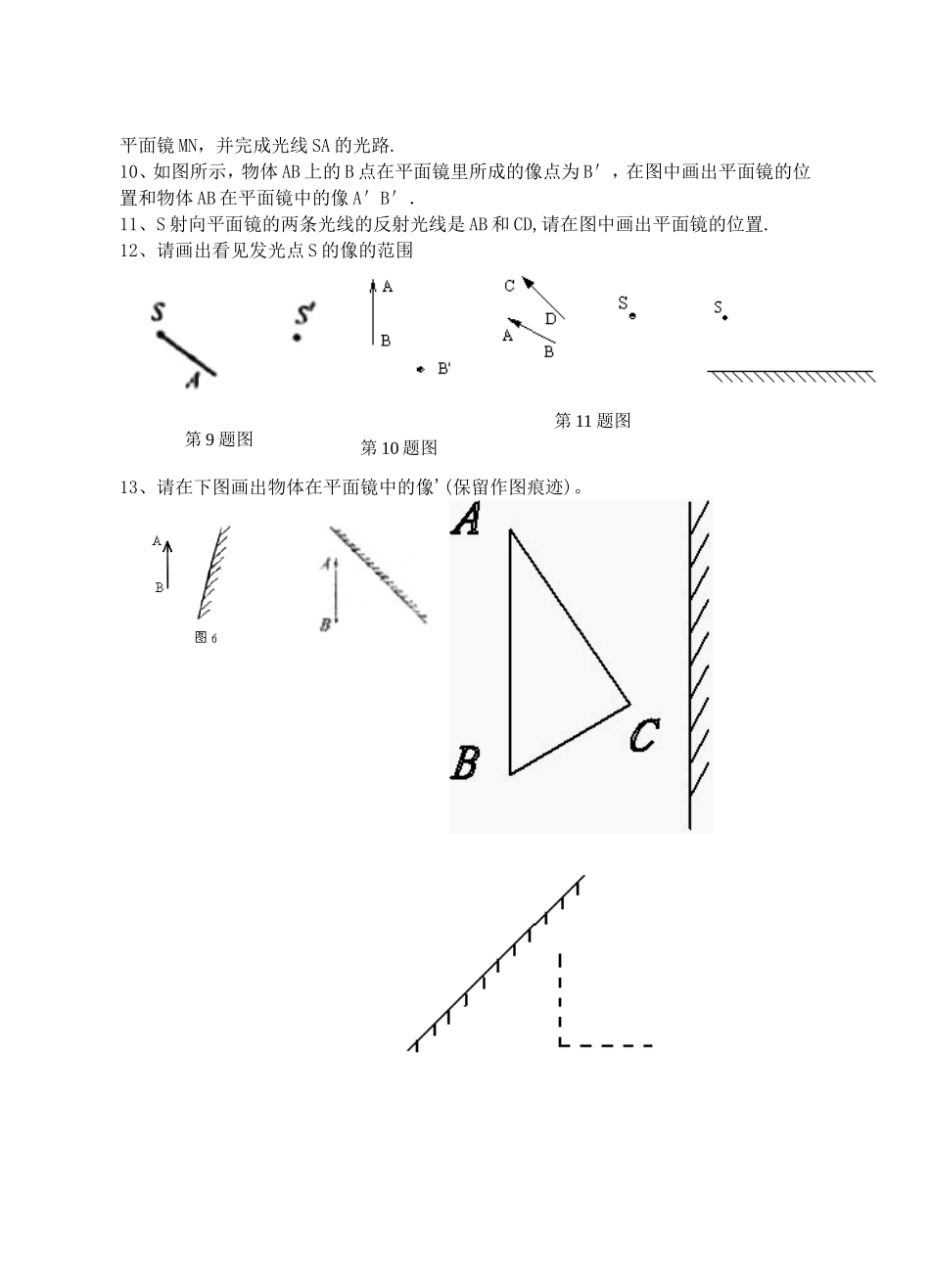

光的反射和平面镜成像作图专题训练 (2)_第2页
2/3
光的反射和平面镜成像作图专题训练 (2)_第3页
3/3
光的反射和平面镜成像作图专题训练1、利用反射定律作图,完成光路图2、如图2所示,水平方向的光线与镜面成45°角射在平面镜上,请在图中画出反射光线并标出反射角的大小.3、太阳光线与水平面成30°角,若要用镜子将太阳光线反射到竖直的深井里,镜面应与水平成多大角度?请在图中画出其光路图。4、潜水艇下潜后,艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是二块平面镜。在图中画出入射光线人经潜望镜进人人眼的光路图。5、如图请找出光源S,并补充光路6、有一人从A处出发到河岸边提水送到B处,请画出他行走的最短路程。甲:乙:7、如图所示,电视遥控器对着天棚也能遥控电视机。图中从A点发出的光经墙壁MN反射后射入电视机的接收窗口B,试画出其光路图。8、两图是时钟在平面镜中成的像,它们的实际时间是甲:_____;乙:________。9、如图所示,S′为点光源S在平面镜MN中的像,SA为光源S发出的一条光线,请画出第2题图第3题图第4题图7题图AB平面镜MN,并完成光线SA的光路.10、如图所示,物体AB上的B点在平面镜里所成的像点为B',在图中画出平面镜的位置和物体AB在平面镜中的像A'B'.11、S射向平面镜的两条光线的反射光线是AB和CD,请在图中画出平面镜的位置.12、请画出看见发光点S的像的范围13、请在下图画出物体在平面镜中的像'(保留作图痕迹)。第9题图第10题图第11题图14、如图所示,平面镜上方有一竖直挡板P,AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射15、平面镜前有A、B两个发光点.试用作图法确定人眼沿什么方向观察时,可以看到A、B的像在同一直线上.16、如图,AB物体在平面镜中成像后,眼位于镜前E处,作图说明要使眼睛看不到平面镜中的像,应该把镜的哪一部分17、在图中做出人看到球的光路图。18、如图所示,木板MN下方悬挂一刻度尺AB,木板左方竖立一平面镜PQ,人眼在木板上方的C点通过平面镜看到刻度尺的像。试画图作出人眼所看到的像对应于刻度尺的哪一部分。19、如图所示,MN为平面镜(镜面向下且足够大),放置于地面上方并与地面平行。P为不透光的长方形物体,S为点光源。试画图作出P右侧能被S照亮的范围。
