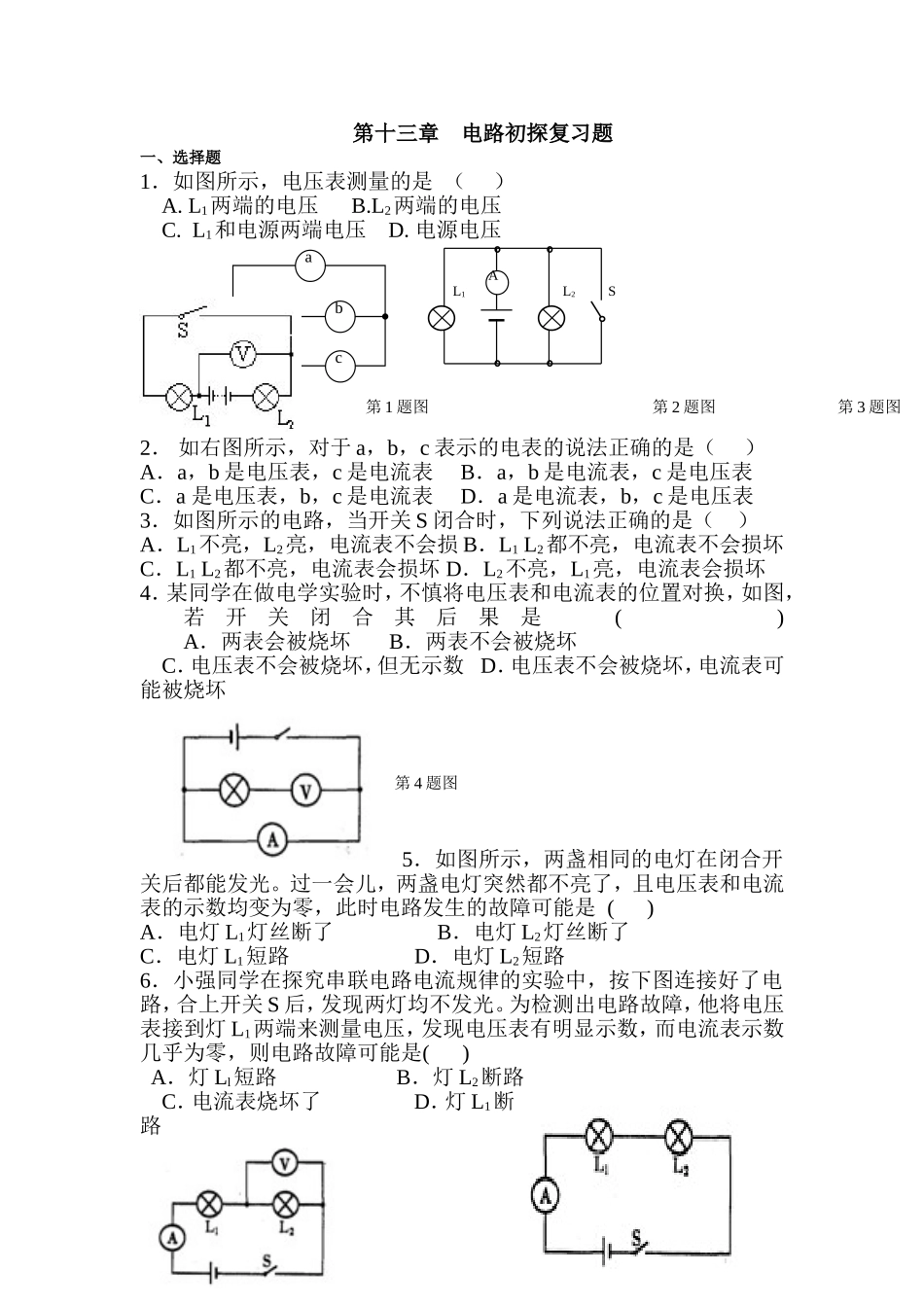

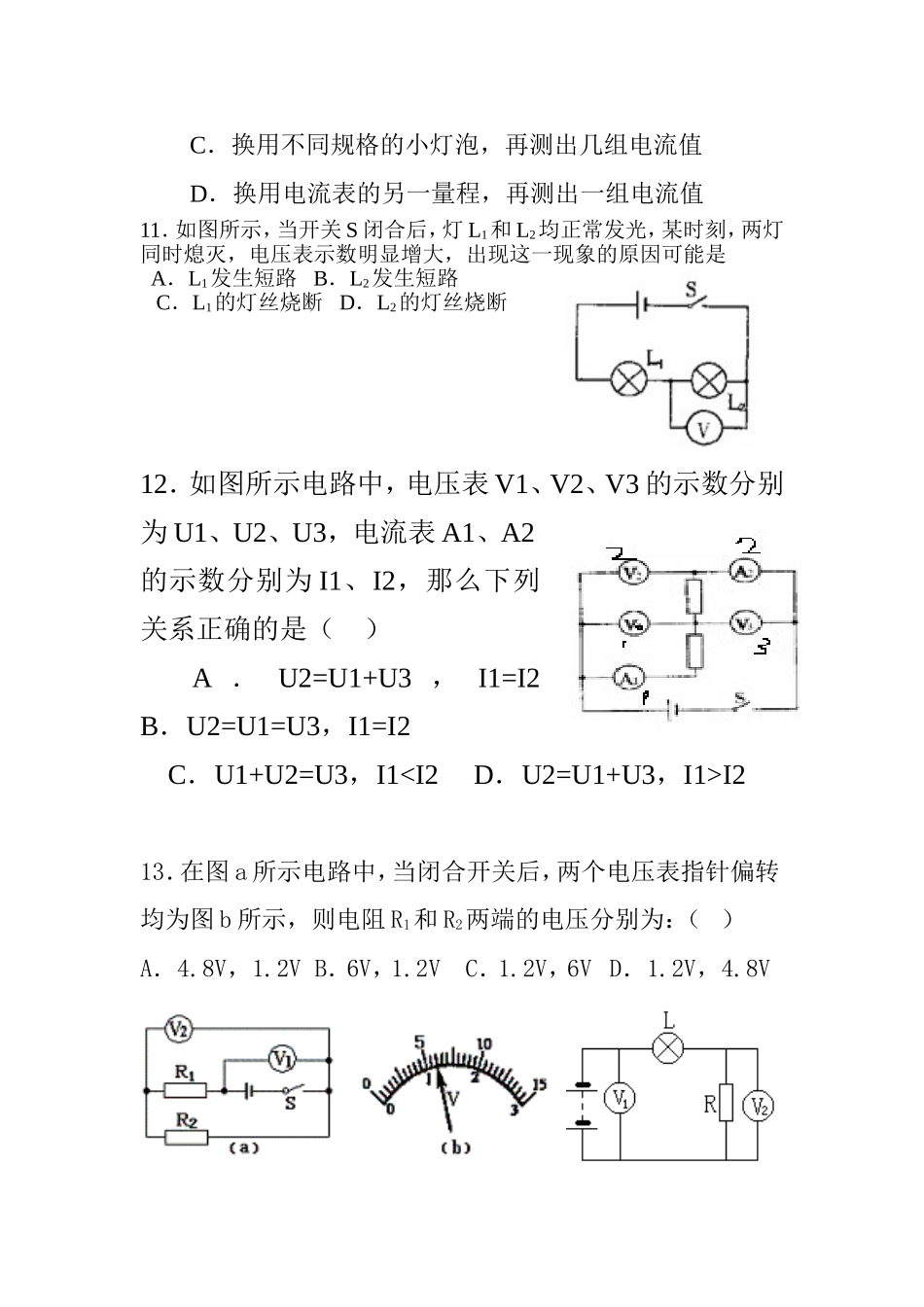

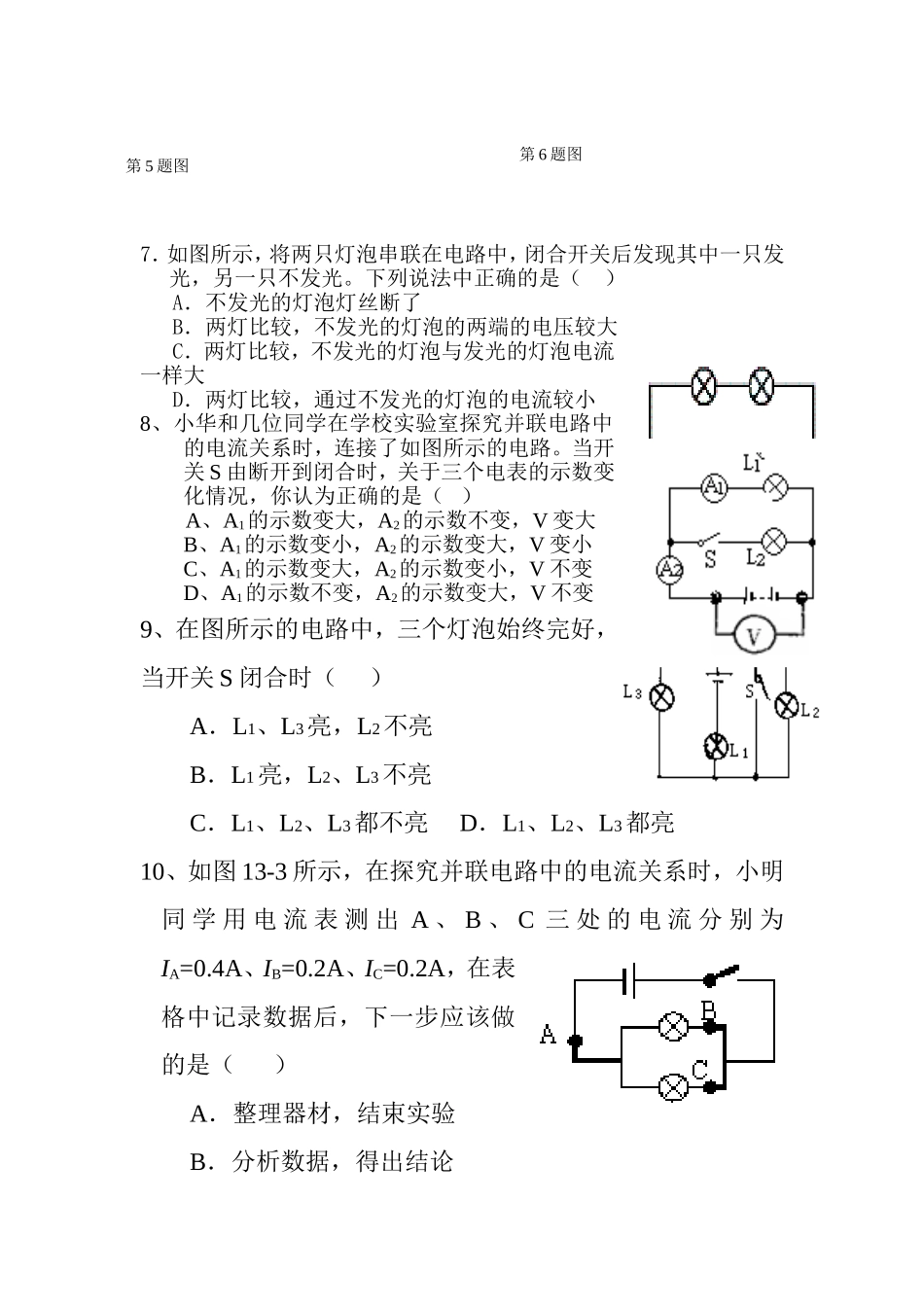

第十三章电路初探复习题一、选择题1．如图所示，电压表测量的是（）A.L1两端的电压B.L2两端的电压C.L1和电源两端电压D.电源电压2．如右图所示，对于a，b，c表示的电表的说法正确的是（）A．a，b是电压表，c是电流表B．a，b是电流表，c是电压表C．a是电压表，b，c是电流表D．a是电流表，b，c是电压表3．如图所示的电路，当开关S闭合时，下列说法正确的是（）A．L1不亮，L2亮，电流表不会损B．L1L2都不亮，电流表不会损坏C．L1L2都不亮，电流表会损坏D．L2不亮，L1亮，电流表会损坏4．某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图，若开关闭合其后果是()A．两表会被烧坏B．两表不会被烧坏C．电压表不会被烧坏，但无示数D．电压表不会被烧坏，电流表可能被烧坏5．如图所示，两盏相同的电灯在闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是()A．电灯L1灯丝断了B．电灯L2灯丝断了C．电灯L1短路D．电灯L2短路6．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，合上开关S后，发现两灯均不发光。为检测出电路故障，他将电压表接到灯L1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是()A．灯Ll短路B．灯L2断路C．电流表烧坏了D．灯L1断路SL1L2Acab第4题图第1题图第2题图第3题图7．如图所示，将两只灯泡串联在电路中，闭合开关后发现其中一只发光，另一只不发光。下列说法中正确的是（）A．不发光的灯泡灯丝断了B．两灯比较，不发光的灯泡的两端的电压较大C．两灯比较，不发光的灯泡与发光的灯泡电流一样大D．两灯比较，通过不发光的灯泡的电流较小8、小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路。当开关S由断开到闭合时，关于三个电表的示数变化情况，你认为正确的是（）A、A1的示数变大，A2的示数不变，V变大B、A1的示数变小，A2的示数变大，V变小C、A1的示数变大，A2的示数变小，V不变D、A1的示数不变，A2的示数变大，V不变9、在图所示的电路中，三个灯泡始终完好，当开关S闭合时（）A．L1、L3亮，L2不亮B．L1亮，L2、L3不亮C．L1、L2、L3都不亮D．L1、L2、L3都亮10、如图13-3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论第5题图第6题图C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值11．如图所示，当开关S闭合后，灯L1和L2均正常发光，某时刻，两灯同时熄灭，电压表示数明显增大，出现这一现象的原因可能是A．L1发生短路B．L2发生短路C．L1的灯丝烧断D．L2的灯丝烧断12．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（）A．U2=U1+U3，I1=I2B．U2=U1=U3，I1=I2C．U1+U2=U3，I1I213．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为：（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V14．如右上图所示电路中，电源电压恒定不变，电路工作正常，一段时间后，发现其中一个电压表示数变大，则：（）A.灯L可能变亮C.电阻R可能断路B.灯L亮度可能不变D.电阻R可能短路15．如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（）A．只闭合S1时，两只灯泡是串联的B．若先闭合Sl，再闭合S2，电压表读数不变，电流表读数变大C．若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D．若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏二、填空题1．如上图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为2V；S1断开S2闭合时，电压表的示数为6V，则灯L1两端的电压为V，灯L2两端的电压为V。2．如上图所示，要使灯L1和L2串联，应闭合开关；要使灯L1和L2并联，应闭合开关；绝对不允许同时闭合开关。.3、一位同学使用有0～0.6A和0～3A两个量程的电流...
