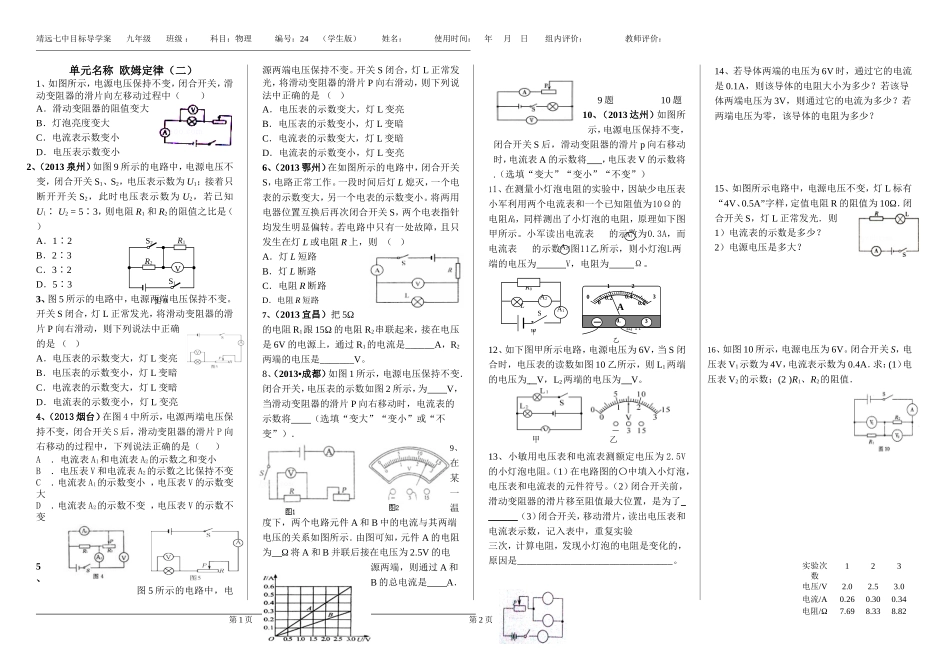

靖远七中目标导学案九年级班级：科目：物理编号：24（学生版）姓名：使用时间：年月日组内评价：教师评价：单元名称欧姆定律（二）1、如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动过程中（）A．滑动变阻器的阻值变大B．灯泡亮度变大C．电流表示数变小D．电压表示数变小2、（2013泉州）如图9所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1∶U2=5∶3，则电阻R1和R2的阻值之比是（）A．1∶2B．2∶3C．3∶2D．5∶33、图5所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电压表的示数变大，灯L变亮B．电压表的示数变小，灯L变暗C．电流表的示数变大，灯L变暗D．电流表的示数变小，灯L变亮4、（2013烟台）在图4中所示，电源两端电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表A1和电流表A2的示数之和变小B．电压表V和电流表A2的示数之比保持不变C．电流表A1的示数变小，电压表V的示数变大D．电流表A2的示数不变，电压表V的示数不变5、图5所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电压表的示数变大，灯L变亮B．电压表的示数变小，灯L变暗C．电流表的示数变大，灯L变暗D．电流表的示数变小，灯L变亮6、（2013鄂州）在如图所示的电路中，闭合开关S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路7、（2013宜昌）把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。8、（2013•成都）如图1所示，电源电压保持不变．闭合开关，电压表的示数如图2所示，为V，当滑动变阻器的滑片P向右移动时，电流表的示数将（选填“变大”“变小”或“不变”）．9、在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．由图可知，元件A的电阻为Ω将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A．9题10题10、（2013达州）如图所示，电源电压保持不变，闭合开关S后，滑动变阻器的滑片p向右移动时，电流表A的示数将，电压表V的示数将.（选填“变大”“变小”“不变”）11、在测量小灯泡电阻的实验中，因缺少电压表小军利用两个电流表和一个已知阻值为10Ω的电阻R0，同样测出了小灯泡的电阻，原理如下图甲所示。小军读出电流表的示数为0.3A，而电流表的示数如图11乙所示，则小灯泡L两端的电压为V，电阻为Ω。12、如下图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图10乙所示，则L1两端的电压为V，L2两端的电压为V。13、小敏用电压表和电流表测额定电压为2.5V的小灯泡电阻。（1）在电路图的〇中填入小灯泡，电压表和电流表的元件符号。（2）闭合开关前，滑动变阻器的滑片移至阻值最大位置，是为了_______（3）闭合开关，移动滑片，读出电压表和电流表示数，记入表中，重复实验三次，计算电阻，发现小灯泡的电阻是变化的，原因是________________________________。14、若导体两端的电压为6V时，通过它的电流是0.1A，则该导体的电阻大小为多少？若该导体两端电压为3V，则通过它的电流为多少？若两端电压为零，该导体的电阻为多少？15、如图所示电路中，电源电压不变，灯L标有“4V、0.5A”字样，定值电阻R的阻值为10Ω．闭合开关S，灯L正常发光．则1）电流表的示数是多少？2）电源电压是多大？16、如图10所示，电源电压为6V。闭合开关S，电压表V1示数为4V，电流表示数为0.4A．求：(1）电压表V2的示数；(2)R1、R2的阻值．第1页第2页实验次数123电压/V2.02.53.0电流/A0.260.300.34电阻/Ω7.698.338.82图9S1S2R1R2V图11A1。LSR0A2A1甲0.3012300.20.40.6A乙A2甲乙
