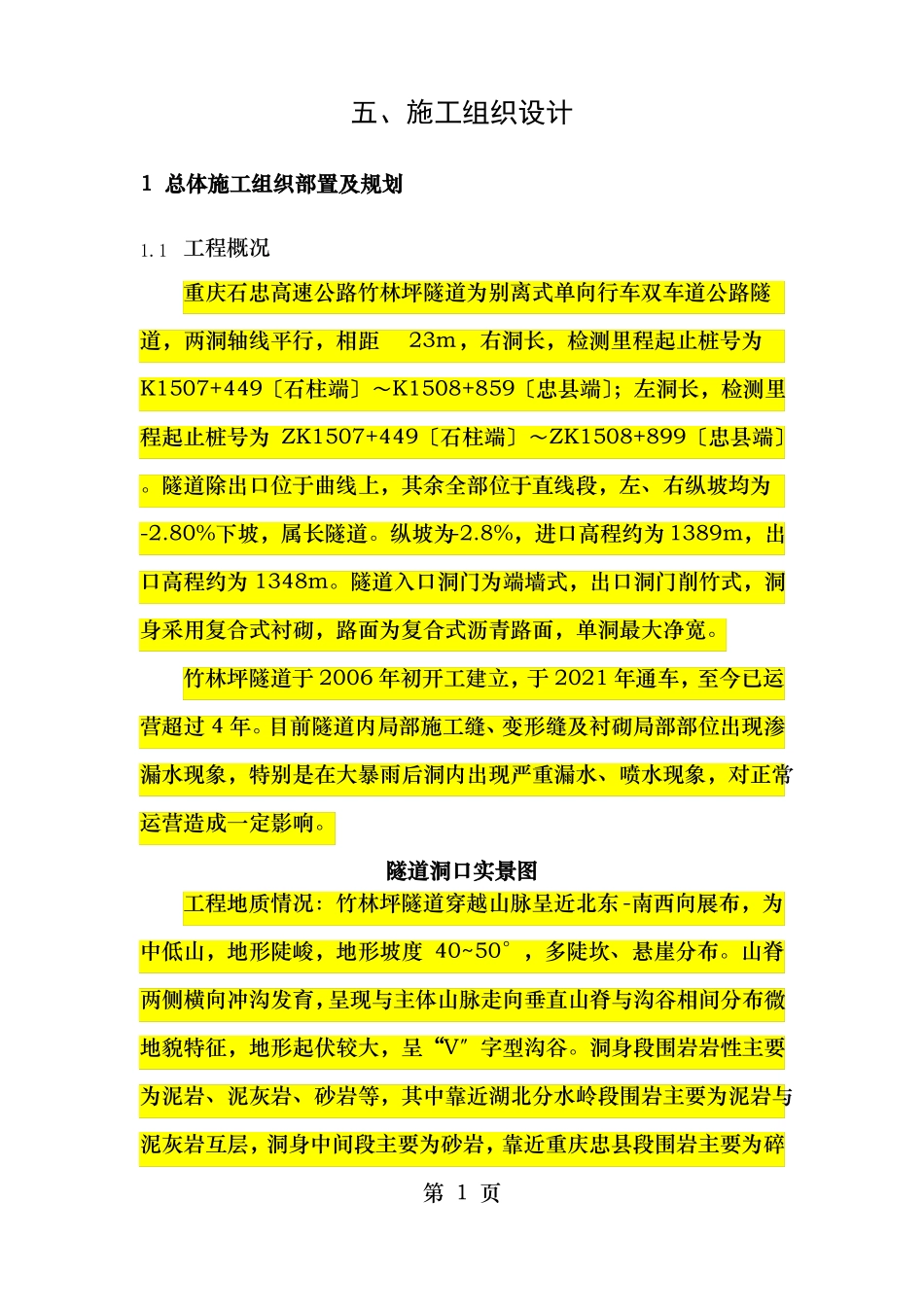

五、施工组织设计1总体施工组织部置及规划1.1工程概况重庆石忠高速公路竹林坪隧道为别离式单向行车双车道公路隧道，两洞轴线平行，相距23m，右洞长，检测里程起止桩号为K1507+449〔石柱端〕～K1508+859〔忠县端〕；左洞长，检测里程起止桩号为ZK1507+449〔石柱端〕～ZK1508+899〔忠县端〕。隧道除出口位于曲线上，其余全部位于直线段，左、右纵坡均为-2.80%下坡，属长隧道。纵坡为-2.8%，进口高程约为1389m，出口高程约为1348m。隧道入口洞门为端墙式，出口洞门削竹式，洞身采用复合式衬砌，路面为复合式沥青路面，单洞最大净宽。竹林坪隧道于2006年初开工建立，于2021年通车，至今已运营超过4年。目前隧道内局部施工缝、变形缝及衬砌局部部位出现渗漏水现象，特别是在大暴雨后洞内出现严重漏水、喷水现象，对正常运营造成一定影响。隧道洞口实景图工程地质情况：竹林坪隧道穿越山脉呈近北东-南西向展布，为中低山，地形陡峻，地形坡度40~50°，多陡坎、悬崖分布。山脊两侧横向冲沟发育，呈现与主体山脉走向垂直山脊与沟谷相间分布微地貌特征，地形起伏较大，呈“V〞字型沟谷。洞身段围岩岩性主要为泥岩、泥灰岩、砂岩等，其中靠近湖北分水岭段围岩主要为泥岩与泥灰岩互层，洞身中间段主要为砂岩，靠近重庆忠县段围岩主要为碎第1页石土。水文地质条件：该区段内无常年地表流水，仅在雨季由地表漫流聚集成沟水，其流量随季节性变化而变化，补给来源于大气降水，季节性强，地下水以基岩裂隙水及隧道进出口端坡、残积土层中之孔隙水为主。基岩裂隙水赋存于砂岩、泥岩裂隙、层间孔隙与风化裂隙中。本隧道进出口与坍塌段存在滴水或林水状，这些出水点受季节性影响大，旱季水量小，雨季时大气降水补给，水量较丰富，对隧道防排水及正常营运影响较大。原设计情况：净空断面为别离式长隧道。隧道内轮廓采用三心圆〔曲墙半圆拱〕断面。拱半径为、曲墙半径为，净空面积为㎡。衬砌构造道采用复合式衬砌，初期支护以喷射砼、锚杆、钢筋网为主要支护手段，二次衬砌采用C25混凝土或钢筋混凝土，整体式模板台车浇筑。隧道防排水按“防排截堵相结合、因地制宜、综合治理〞原那么进展设计。结合洞口地形情况，于洞口边仰坡坡口外5m左右设截水沟，防止雨水对坡面、洞口危害。洞身防水措施主要是在二次衬砌与初期支护之间铺设EVA点复合防排水层，二次衬砌采用防水混凝土，抗渗标号不小于S8，即在二次衬砌中掺高效抗裂膨胀防水剂〔掺量为水泥用量8%，与水泥等量置换〕，以提高衬砌构造自防水能力与构造耐久性；全隧道二次衬砌环向施工缝设膨胀止水条、沉降缝设止水带。洞身排水措施主要是在衬砌拱背，防水层与喷射混凝土层之间设纵环向盲沟，同时在全隧道纵向范围内路面下部设置中心排水沟。纵向盲沟设在边墙底部，沿隧道两侧，全隧道贯穿，横向盲沟沿第2页隧道拱背横向布设，每10m左右一道。并下伸到边墙脚与纵向盲沟相连，在遇有地下水较大地段或有集中渗水地段应加设环向排水盲沟，衬砌背后地下水通过环向排水盲沟、无纺布聚集到纵向盲沟以后，再通过路面下设置横向排水管，将地下水引入中心水沟排出洞外。在隧道路面两侧设置路侧边沟，用于排除隧道消防水与清洗水。隧道内路面采用复合式路面，上面层依此为4cmAK-13A〔SBS阻燃复合剂改性〕、6cmAC-20-I，下面层为26cm厚C35砼〔施工时应以混凝土弯拉强度指标控制，要求弯拉强度标准值不低于〕。在非仰拱区段，路面下设置16cm厚15号素混凝土垫层兼作找平层。本次工程内容主要包括：1.隧道衬砌渗漏水处治；2.隧道衬砌露筋处治等两大项内容。该工程划分为一个施工标段。工程地点：G50沪渝高速重庆石忠段沿线。工程量清单如下：第3页工程量清单表汇总表第4页1.2现场施工组织机构设置1.2.1现场施工组织机构根据招标文件对本工程施工要求，以及工程规模、日期、质量等方面要求，我公司将严格按ISO9001质量体系文件?管理手册?中?工程工程组织机构管理方法?成立工程经理部，对所属施工队伍进展生产指挥、技术管理、平安质量检查、决定使用与调度资金。承当本工程施工任务都是具有丰富公路工程施工经历工程技术人员与管理人员，由他们为本工程施工组成一套高效...
