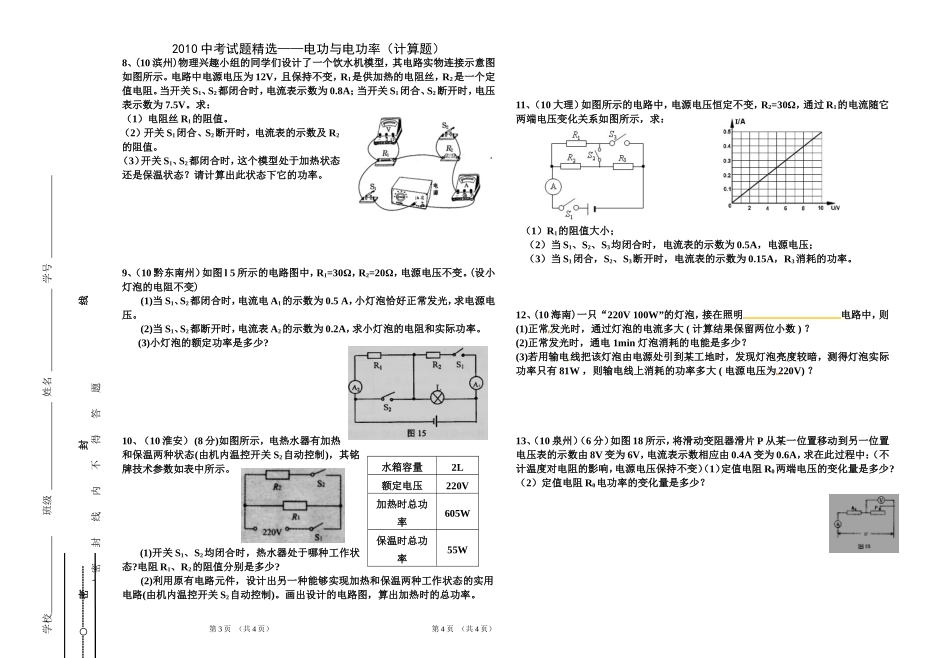

密封线学校班级姓名学号密封线内不得答题2010中考试题精选——电功与电功率（计算题）8、(10滨州)物理兴趣小组的同学们设计了一个饮水机模型，其电路实物连接示意图如图所示。电路中电源电压为12V，且保持不变，R1是供加热的电阻丝，R2是一个定值电阻。当开关S1、S2都闭合时，电流表示数为0.8A；当开关S1闭合、S2断开时，电压表示数为7.5V。求：（1）电阻丝R1的阻值。（2）开关S1闭合、S2断开时，电流表的示数及R2的阻值。（3）开关S1、S2都闭合时，这个模型处于加热状态还是保温状态？请计算出此状态下它的功率。9、（10黔东南州）如图l5所示的电路图中，R1=30Ω，R2=20Ω，电源电压不变。(设小灯泡的电阻不变)(1)当S1、S2都闭合时，电流电A1的示数为0.5A，小灯泡恰好正常发光，求电源电压。[来源:Zxxk.Com](2)当S1、S2都断开时，电流表A2的示数为0.2A，求小灯泡的电阻和实际功率。[来源:Zxxk.Com](3)小灯泡的额定功率是多少?10、（10淮安）(8分)如图所示，电热水器有加热和保温两种状态(由机内温控开关S2自动控制)，其铭牌技术参数如表中所示。(1)开关S1、S2均闭合时，热水器处于哪种工作状态?电阻R1、R2的阻值分别是多少?(2)利用原有电路元件，设计出另一种能够实现加热和保温两种工作状态的实用电路(由机内温控开关S2自动控制)。画出设计的电路图，算出加热时的总功率。11、（10大理）如图所示的电路中，电源电压恒定不变，R2=30Ω，通过R1的电流随它两端电压变化关系如图所示，求：（1）R1的阻值大小；（2）当S1、S2、S3均闭合时，电流表的示数为0.5A，电源电压；（3）当S1闭合，S2、S3断开时，电流表的示数为0.15A，R3消耗的功率。12、(10海南)一只“220V100W”的灯泡，接在照明电路中，则(1)正常发光时，通过灯泡的电流多大(计算结果保留两位小数)？(2)正常发光时，通电1min灯泡消耗的电能是多少？(3)若用输电线把该灯泡由电源处引到某工地时，发现灯泡亮度较暗，测得灯泡实际功率只有81W，则输电线上消耗的功率多大(电源电压为220V)？13、（10泉州）（6分）如图18所示，将滑动变阻器滑片P从某一位置移动到另一位置电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，求在此过程中：（不计温度对电阻的影响，电源电压保持不变）（1）定值电阻R0两端电压的变化量是多少?（2）定值电阻R0电功率的变化量是多少？第3页（共4页）第4页（共4页）水箱容量2L额定电压220V加热时总功率605W保温时总功率55W
