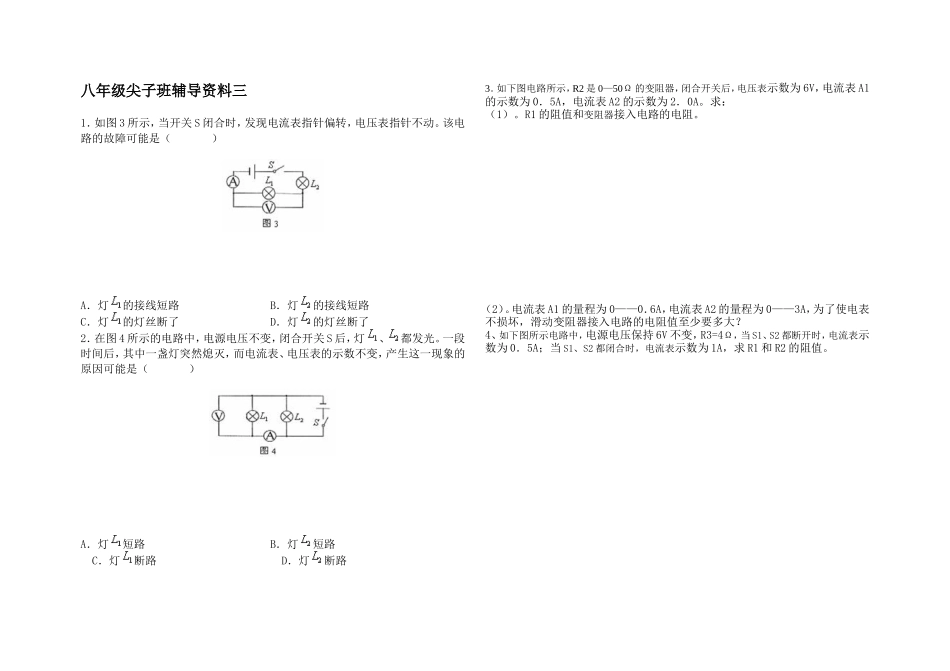

八年级尖子班辅导资料三1．如图3所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路的故障可能是（）A．灯的接线短路B．灯的接线短路C．灯的灯丝断了D．灯的灯丝断了2．在图4所示的电路中，电源电压不变，闭合开关S后，灯、都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数不变，产生这一现象的原因可能是（）A．灯短路B．灯短路C．灯断路D．灯断路3．如下图电路所示，R2是0—50Ω的变阻器，闭合开关后，电压表示数为6V，电流表A1的示数为0．5A，电流表A2的示数为2．0A。求：（1）。R1的阻值和变阻器接入电路的电阻。（2）。电流表A1的量程为0——0．6A，电流表A2的量程为0——3A，为了使电表不损坏，滑动变阻器接入电路的电阻值至少要多大？4、如下图所示电路中，电源电压保持6V不变，R3=4Ω，当S1、S2都断开时，电流表示数为0．5A；当S1、S2都闭合时，电流表示数为1A，求R1和R2的阻值。
