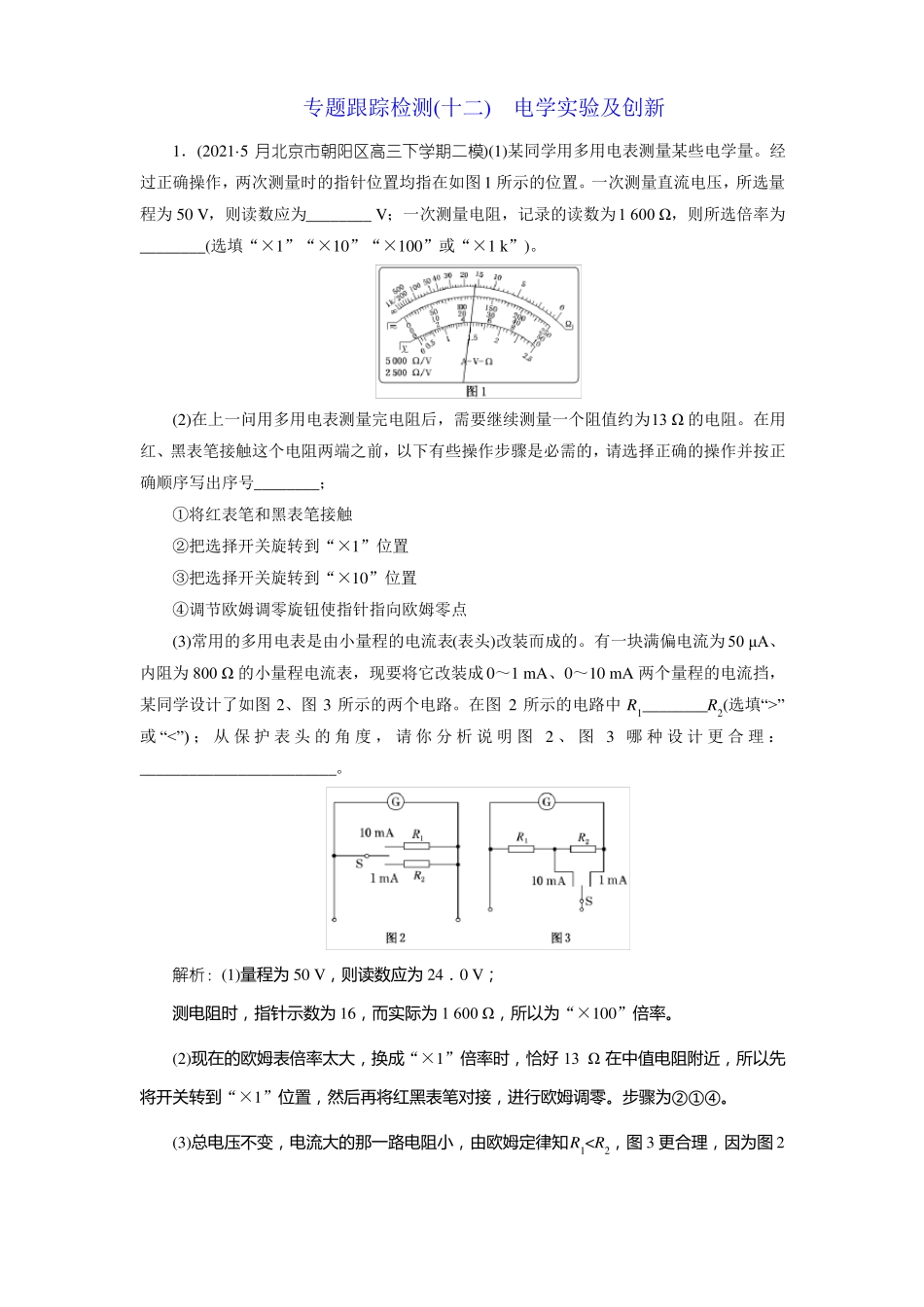

专题跟踪检测(十二)电学实验及创新1．(2021·5月北京市朝阳区高三下学期二模)(1)某同学用多用电表测量某些电学量。经过正确操作，两次测量时的指针位置均指在如图1所示的位置。一次测量直流电压，所选量程为50V，则读数应为________V；一次测量电阻，记录的读数为1600Ω，则所选倍率为________(选填“×1”“×10”“×100”或“×1k”)。(2)在上一问用多用电表测量完电阻后，需要继续测量一个阻值约为13Ω的电阻。在用红、黑表笔接触这个电阻两端之前，以下有些操作步骤是必需的，请选择正确的操作并按正确顺序写出序号________；①将红表笔和黑表笔接触②把选择开关旋转到“×1”位置③把选择开关旋转到“×10”位置④调节欧姆调零旋钮使指针指向欧姆零点(3)常用的多用电表是由小量程的电流表(表头)改装而成的。有一块满偏电流为50μA、内阻为800Ω的小量程电流表，现要将它改装成0～1mA、0～10mA两个量程的电流挡，某同学设计了如图2、图3所示的两个电路。在图2所示的电路中R1________R2(选填“>”或“<”)；从保护表头的角度，请你分析说明图2、图3哪种设计更合理：________________________。解析：(1)量程为50V，则读数应为24．0V；测电阻时，指针示数为16，而实际为1600Ω，所以为“×100”倍率。(2)现在的欧姆表倍率太大，换成“×1”倍率时，恰好13Ω在中值电阻附近，所以先将开关转到“×1”位置，然后再将红黑表笔对接，进行欧姆调零。步骤为②①④。(3)总电压不变，电流大的那一路电阻小，由欧姆定律知R1
