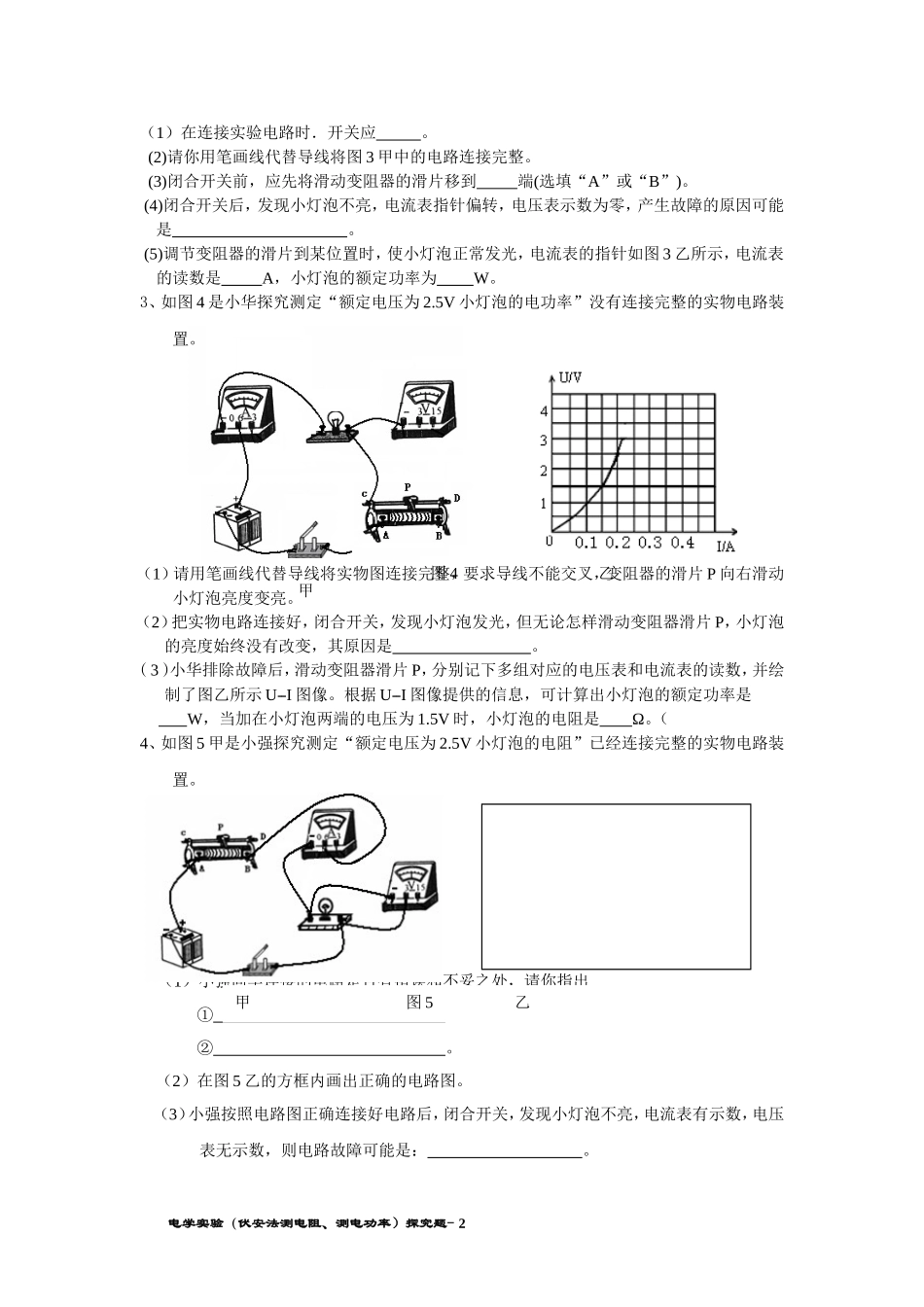

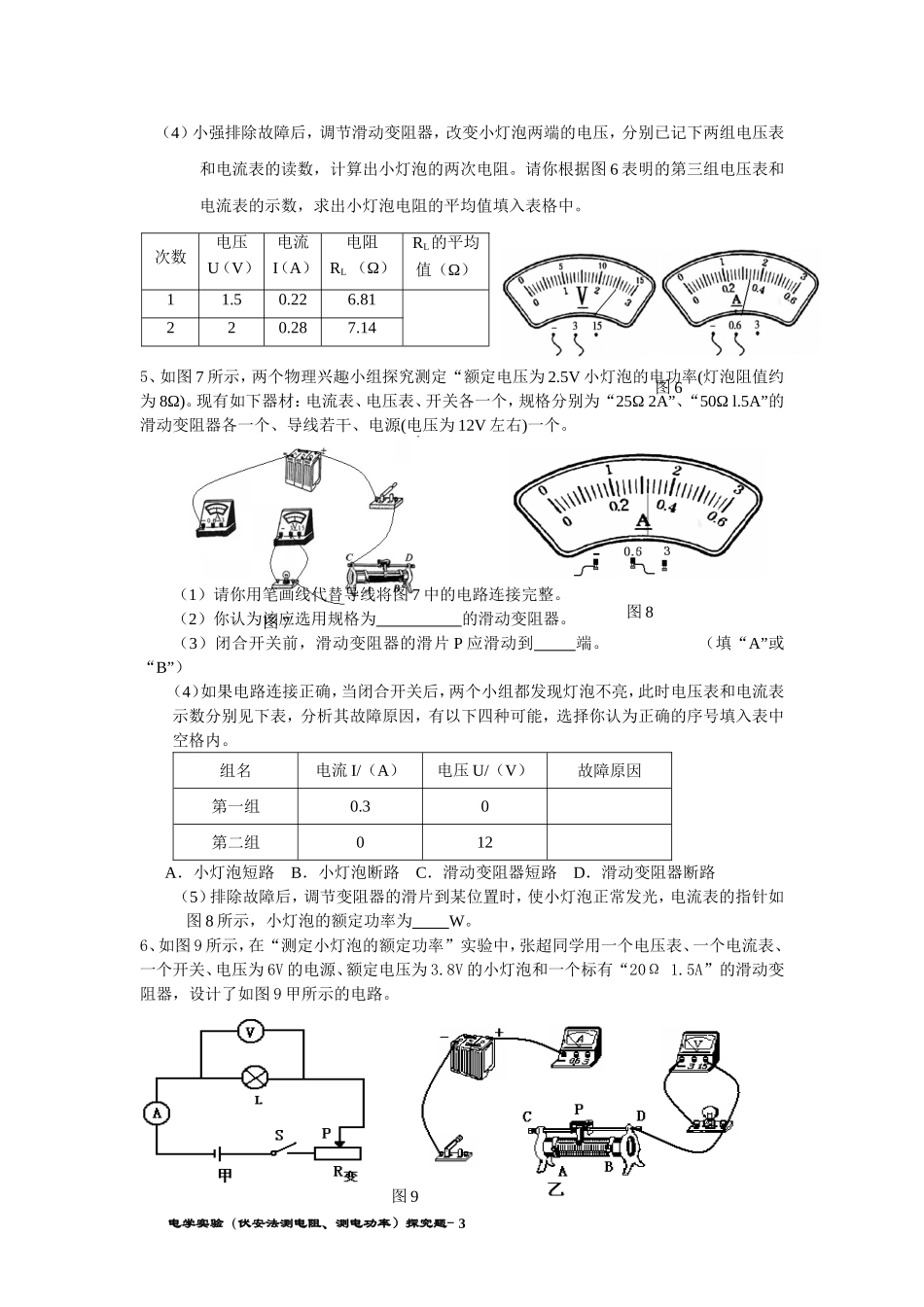

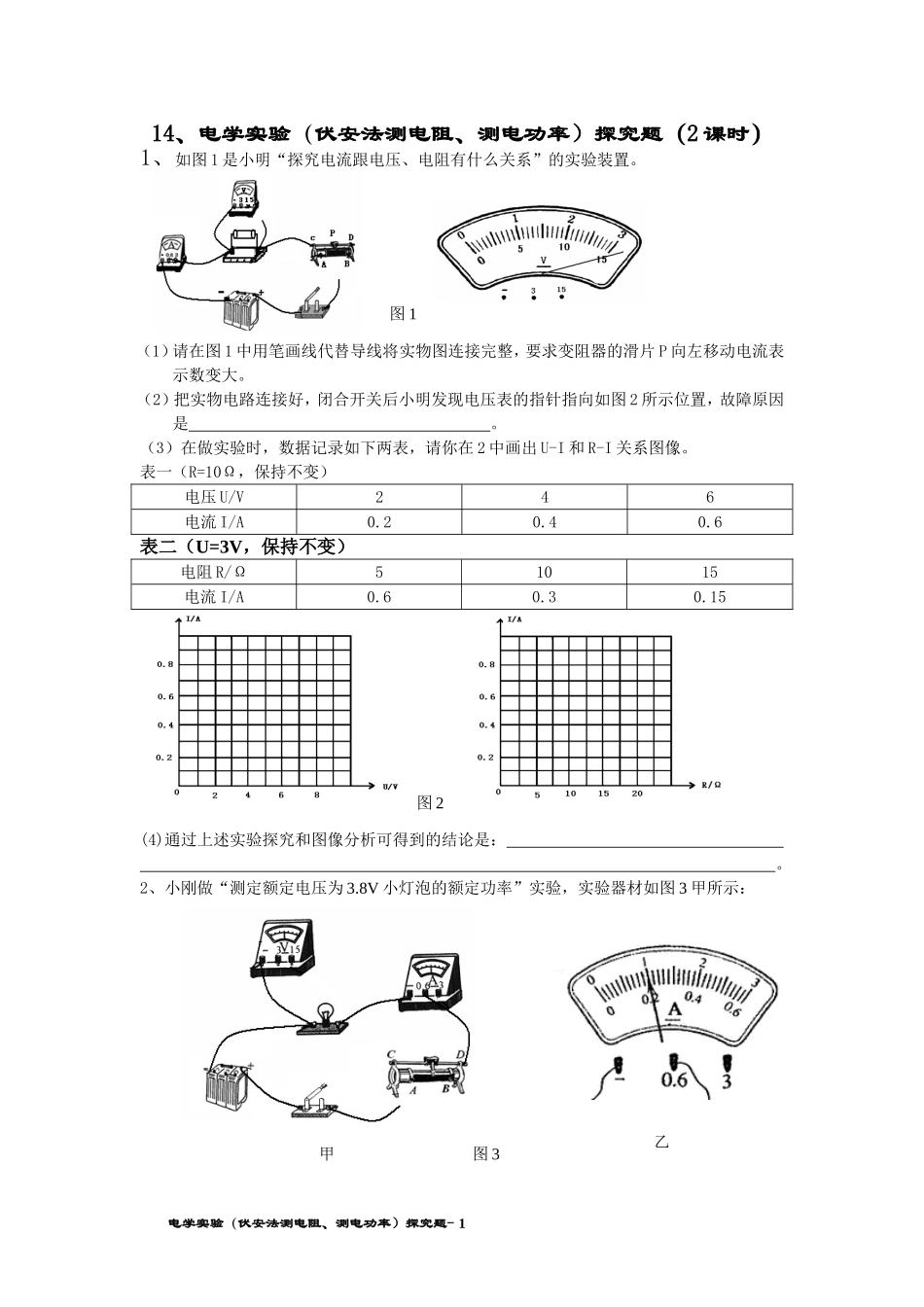

图2甲图3乙14、电学实验（伏安法测电阻、测电功率）探究题（2课时）1、如图1是小明“探究电流跟电压、电阻有什么关系”的实验装置。（1）请在图1中用笔画线代替导线将实物图连接完整，要求变阻器的滑片P向左移动电流表示数变大。（2）把实物电路连接好，闭合开关后小明发现电压表的指针指向如图2所示位置，故障原因是。（3）在做实验时，数据记录如下两表，请你在2中画出U-I和R-I关系图像。表一（R=10Ω，保持不变）电压U/V246电流I/A0.20.40.6表二（U=3V，保持不变）电阻R/Ω51015电流I/A0.60.30.15(4)通过上述实验探究和图像分析可得到的结论是：。2、小刚做“测定额定电压为3.8V小灯泡的额定功率”实验，实验器材如图3甲所示：电学实验（伏安法测电阻、测电功率）探究题-1图1甲乙图4（1）在连接实验电路时．开关应。(2)请你用笔画线代替导线将图3甲中的电路连接完整。(3)闭合开关前，应先将滑动变阻器的滑片移到端(选填“A”或“B”)。(4)闭合开关后，发现小灯泡不亮，电流表指针偏转，电压表示数为零，产生故障的原因可能是。(5)调节变阻器的滑片到某位置时，使小灯泡正常发光，电流表的指针如图3乙所示，电流表的读数是A，小灯泡的额定功率为W。3、如图4是小华探究测定“额定电压为2.5V小灯泡的电功率”没有连接完整的实物电路装置。（1）请用笔画线代替导线将实物图连接完整，要求导线不能交叉，变阻器的滑片P向右滑动小灯泡亮度变亮。（2）把实物电路连接好，闭合开关，发现小灯泡发光，但无论怎样滑动变阻器滑片P，小灯泡的亮度始终没有改变，其原因是。（3）小华排除故障后，滑动变阻器滑片P，分别记下多组对应的电压表和电流表的读数，并绘制了图乙所示U--I图像。根据U--I图像提供的信息，可计算出小灯泡的额定功率是W，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是Ω。（4、如图5甲是小强探究测定“额定电压为2.5V小灯泡的电阻”已经连接完整的实物电路装置。（1）小强同学连接的电路是否有错误和不妥之处，请你指出①；②。（2）在图5乙的方框内画出正确的电路图。（3）小强按照电路图正确连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则电路故障可能是：。电学实验（伏安法测电阻、测电功率）探究题-2甲图5乙图6图8图7图9（4）小强排除故障后，调节滑动变阻器，改变小灯泡两端的电压，分别已记下两组电压表和电流表的读数，计算出小灯泡的两次电阻。请你根据图6表明的第三组电压表和电流表的示数，求出小灯泡电阻的平均值填入表格中。5、如图7所示，两个物理兴趣小组探究测定“额定电压为2.5V小灯泡的电功率(灯泡阻值约为8Ω)。现有如下器材：电流表、电压表、开关各一个，规格分别为“25Ω2A”、“50Ωl.5A”的滑动变阻器各一个、导线若干、电源(电压为12V左右)一个。（1）请你用笔画线代替导线将图7中的电路连接完整。（2）你认为该应选用规格为的滑动变阻器。（3）闭合开关前，滑动变阻器的滑片P应滑动到端。（填“A”或“B”）（4）如果电路连接正确，当闭合开关后，两个小组都发现灯泡不亮，此时电压表和电流表示数分别见下表，分析其故障原因，有以下四种可能，选择你认为正确的序号填入表中空格内。组名电流I/（A）电压U/（V）故障原因第一组0.30第二组012A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路（5）排除故障后，调节变阻器的滑片到某位置时，使小灯泡正常发光，电流表的指针如图8所示，小灯泡的额定功率为W。6、如图9所示，在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V的小灯泡和一个标有“20Ω1.5A”的滑动变阻器，设计了如图9甲所示的电路。电学实验（伏安法测电阻、测电功率）探究题-次数电压U（V）电流I（A）电阻RL（Ω）RL的平均值（Ω）11.50.226.81220.287.143甲图10乙（1）如果小灯泡的额定功率小于2W，电流表的量程选__________A为宜。（2）请铅笔画线代替导线，按照如图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）。（3）在实验中，若电压表示数为2V，则灯泡的实际功率__________额定功率（选填“＞”、...
