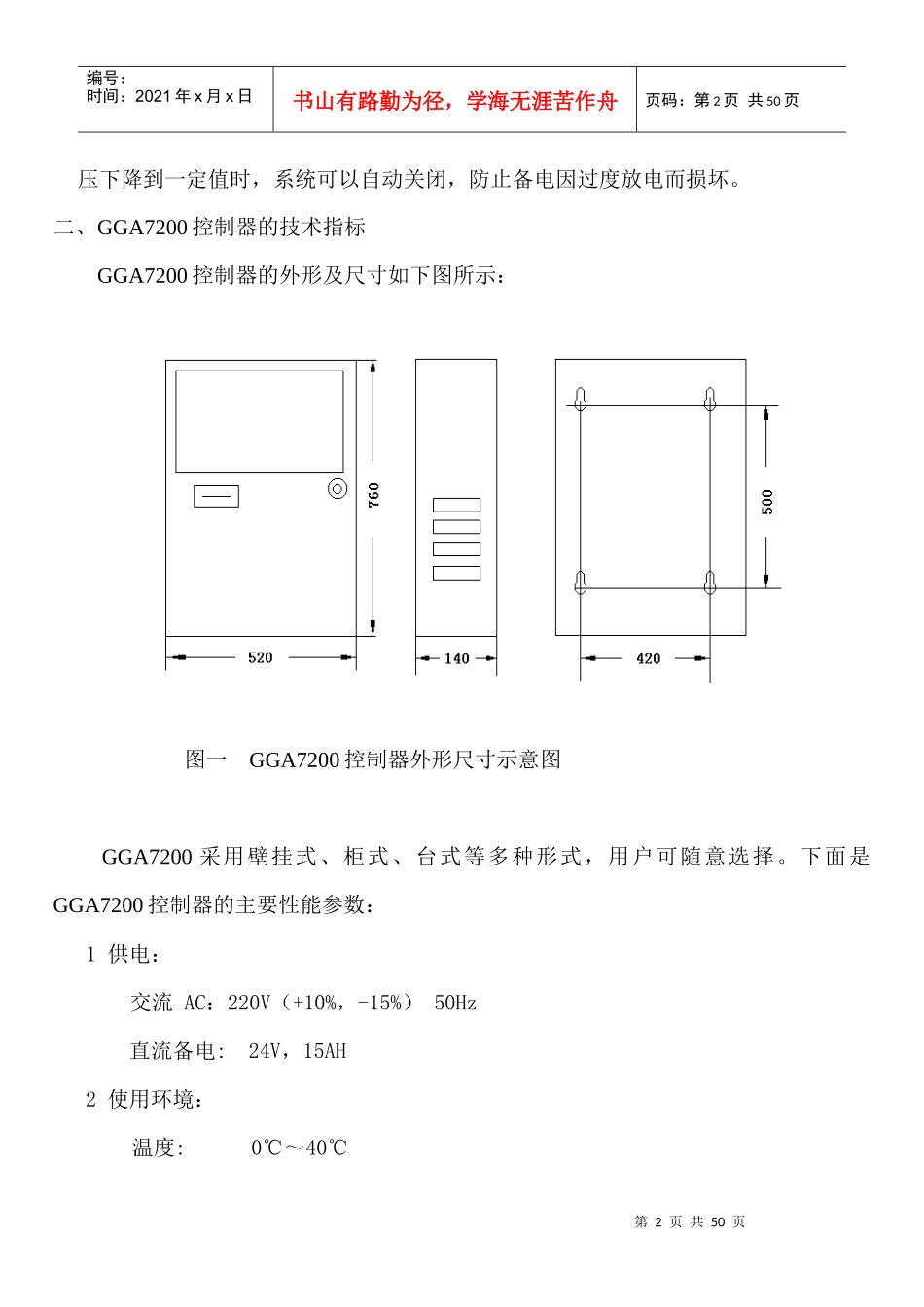

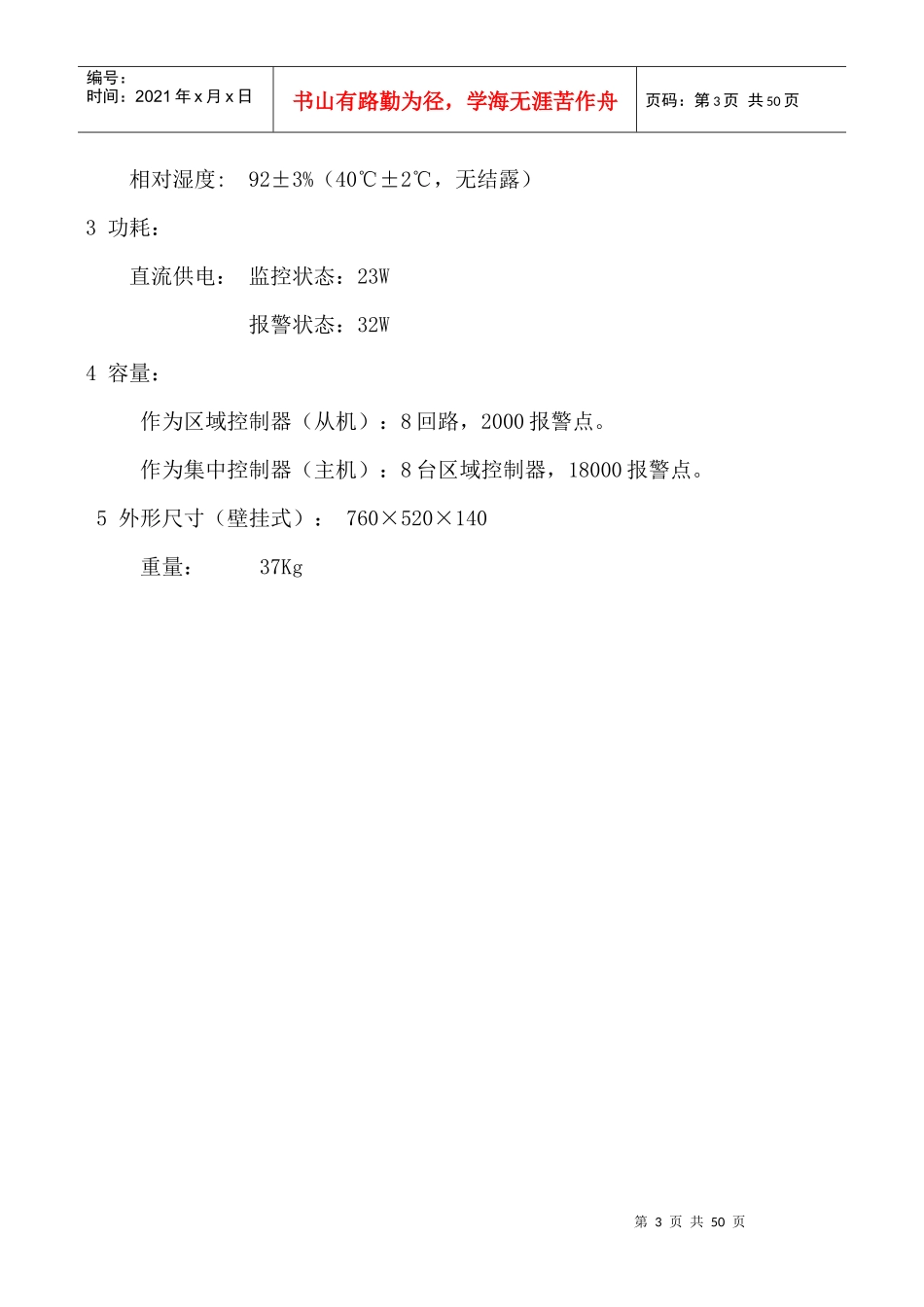

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页欢迎使用GGA7200通用火灾报警控制器（联动型），在您使用前，请认真阅读本手册，它将指导您学习GGA7200通用火灾报警控制器（联动型）的使用方法。一、控制器简介GGA7200（通用）火灾报警控制器（联动型）是我公司研制开发的新一代二总线、模拟量报警控制器，采用了模拟量检测报警、双CPUI2C协同处理等先进技术，因而具有容量大、速度快、报警灵敏度可调、误报率低等特点。控制器的各项技术指标完全符合GB4717-93《火灾报警控制器通用技术条件》、GB16806-1997《消防联动控制设备通用技术条件》等国家标准的规定。每台GGA7200控制器最多可以带8个回路，每个回路最多可挂接250个探测器、模块或手动报警按钮等设备。各控制器之间还可利用RS-485口通信，组成网络，组成网络时，最多可有9台控制器，其中一台设为集中控制器（主机），其余8台设为区域控制器（从机），RS-485通信端口为专用端口，不占用总线地址，因此组成网络后的最大容量为18000点。作为集中控制器使用的控制器还可以利用RS-232标准串行通信端口与PC机相连，在PC机上即可查阅报警信息、系统设置信息等相关信息，并且能够通过PC机直接进行系统设置，大大简化了用户的操作。GGA7200控制器为通用型控制器，每台控制器都可设置为集中或区域控制器，设置由现场编程完成，详细情况请参见：控制器的操作方法。控制器具有主备电自动切换及备电自动保护功能，当主电发生故障时，系统会自动切换到备电运行，等主电恢复正常后再自动切换回主电运行。当备电的电第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页压下降到一定值时，系统可以自动关闭，防止备电因过度放电而损坏。二、GGA7200控制器的技术指标GGA7200控制器的外形及尺寸如下图所示：图一GGA7200控制器外形尺寸示意图GGA7200采用壁挂式、柜式、台式等多种形式，用户可随意选择。下面是GGA7200控制器的主要性能参数：1供电：交流AC：220V（+10%，-15%）50Hz直流备电:24V，15AH2使用环境：温度:0℃～40℃第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页相对湿度:92±3%（40℃±2℃，无结露）3功耗：直流供电：监控状态：23W报警状态：32W4容量：作为区域控制器（从机）：8回路，2000报警点。作为集中控制器（主机）：8台区域控制器，18000报警点。5外形尺寸（壁挂式）：760×520×140重量：37Kg第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页三、GGA7200面板功能GGA7200的面板包括以下几个部分：1.报警指示灯2.数码管显示3.运行状态指示灯4.键盘5.直接输出接点按键。1.报警指示灯报警指示灯在控制器发出相应的报警信息时点亮，使您可以很直观的了解当前系统的报警情况，其中的故障指示灯在故障恢复后会自动熄灭，其他指示灯要等到系统复位时才熄灭。2.数码管数码管显示包括三部分：火警总数显示发出火灾报警的设备总数；首次火警部位显示第一个发出报警信息的设备的地址编号；首次火警时间/时钟平时显示时间，当有火警发出时，显示第一个火警信号发出的时间。3.运行状态指示灯运行状态指示灯由12盏灯组成，分别解释如下：【主电指示】：“主电指示”点亮表明主电工作正常，系统目前由主电供电。【主电欠压】：“主电欠压”表明主电电压下降，但仍能维持系统的正常工作。【主电故障】：当主电无法维持系统的正常工作时，将报出主电故障，系第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页统自动切换到备电供电。【隔离】：“隔离”灯点亮，表明现在系统中有器件或模块被隔离。【喷洒】：当喷洒设备启动后，喷洒灯点亮。【消音】：“消音”灯亮时，表示系统发出出的报警声音曾经被您手动消除过。当您按下“消音”键或使用了菜单里的“关闭外部音响”菜单项时被点亮，直到系统复位才会熄灭。【备电指示】：“备电指示”亮时表明系统目前由备电供电，并且备电工作正常。它可以维持您...
