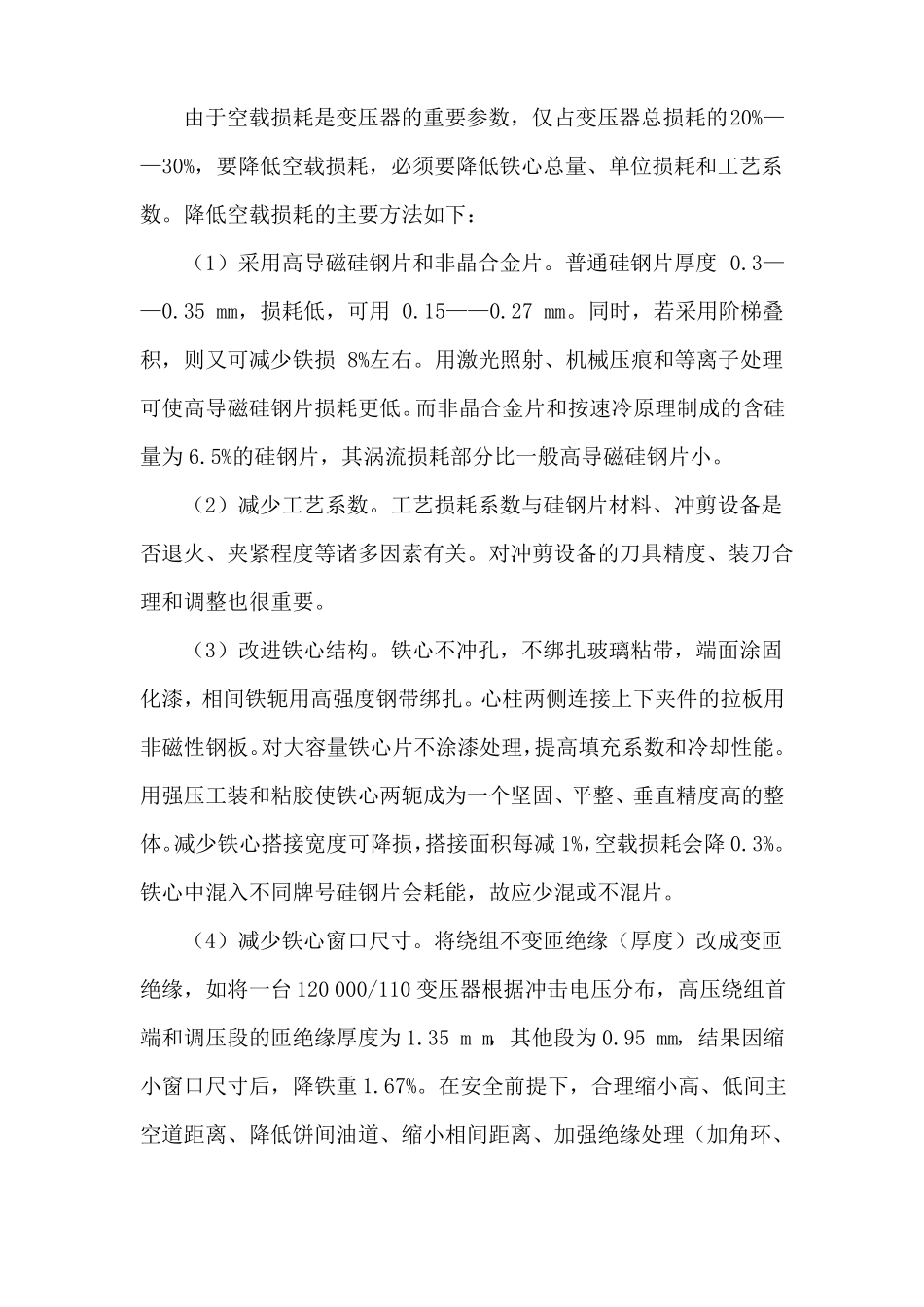

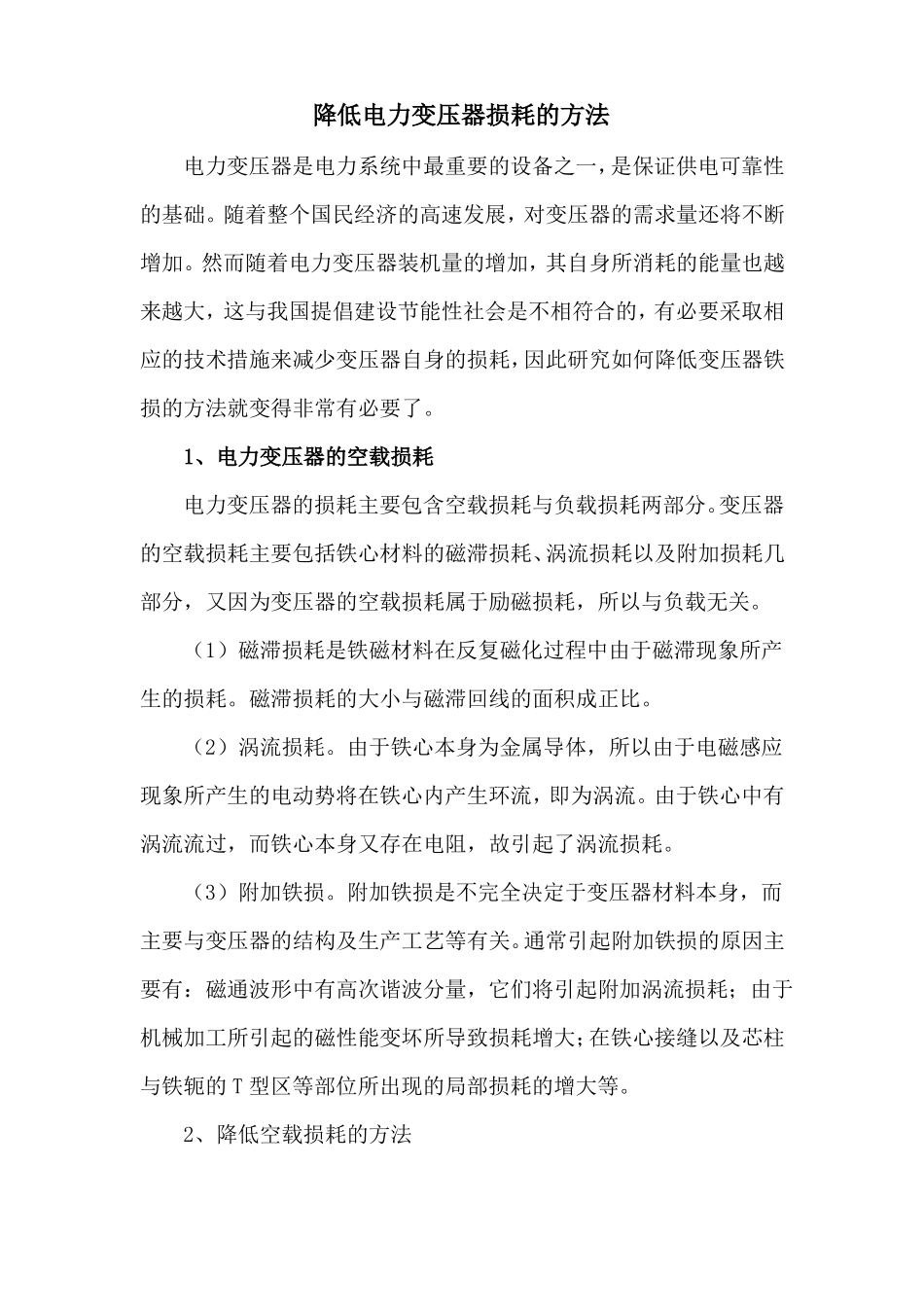

降低电力变压器损耗的方法电力变压器是电力系统中最重要的设备之一，是保证供电可靠性的基础。随着整个国民经济的高速发展，对变压器的需求量还将不断增加。然而随着电力变压器装机量的增加，其自身所消耗的能量也越来越大，这与我国提倡建设节能性社会是不相符合的，有必要采取相应的技术措施来减少变压器自身的损耗，因此研究如何降低变压器铁损的方法就变得非常有必要了。1、电力变压器的空载损耗电力变压器的损耗主要包含空载损耗与负载损耗两部分。变压器的空载损耗主要包括铁心材料的磁滞损耗、涡流损耗以及附加损耗几部分，又因为变压器的空载损耗属于励磁损耗，所以与负载无关。（1）磁滞损耗是铁磁材料在反复磁化过程中由于磁滞现象所产生的损耗。磁滞损耗的大小与磁滞回线的面积成正比。（2）涡流损耗。由于铁心本身为金属导体，所以由于电磁感应现象所产生的电动势将在铁心内产生环流，即为涡流。由于铁心中有涡流流过，而铁心本身又存在电阻，故引起了涡流损耗。（3）附加铁损。附加铁损是不完全决定于变压器材料本身，而主要与变压器的结构及生产工艺等有关。通常引起附加铁损的原因主要有：磁通波形中有高次谐波分量，它们将引起附加涡流损耗；由于机械加工所引起的磁性能变坏所导致损耗增大；在铁心接缝以及芯柱与铁轭的T型区等部位所出现的局部损耗的增大等。2、降低空载损耗的方法由于空载损耗是变压器的重要参数，仅占变压器总损耗的20%——30%，要降低空载损耗，必须要降低铁心总量、单位损耗和工艺系数。降低空载损耗的主要方法如下：（1）采用高导磁硅钢片和非晶合金片。普通硅钢片厚度0.3——0.35mm，损耗低，可用0.15——0.27mm。同时，若采用阶梯叠积，则又可减少铁损8%左右。用激光照射、机械压痕和等离子处理可使高导磁硅钢片损耗更低。而非晶合金片和按速冷原理制成的含硅量为6.5%的硅钢片，其涡流损耗部分比一般高导磁硅钢片小。（2）减少工艺系数。工艺损耗系数与硅钢片材料、冲剪设备是否退火、夹紧程度等诸多因素有关。对冲剪设备的刀具精度、装刀合理和调整也很重要。（3）改进铁心结构。铁心不冲孔，不绑扎玻璃粘带，端面涂固化漆，相间铁轭用高强度钢带绑扎。心柱两侧连接上下夹件的拉板用非磁性钢板。对大容量铁心片不涂漆处理，提高填充系数和冷却性能。用强压工装和粘胶使铁心两轭成为一个坚固、平整、垂直精度高的整体。减少铁心搭接宽度可降损，搭接面积每减1%，空载损耗会降0.3%。铁心中混入不同牌号硅钢片会耗能，故应少混或不混片。（4）减少铁心窗口尺寸。将绕组不变匝绝缘（厚度）改成变匝绝缘，如将一台120000/110变压器根据冲击电压分布，高压绕组首端和调压段的匝绝缘厚度为1.35mm，其他段为0.95mm，结果因缩小窗口尺寸后，降铁重1.67%。在安全前提下，合理缩小高、低间主空道距离、降低饼间油道、缩小相间距离、加强绝缘处理（加角环、隔板等），绕组采用半油道结构，就缩短了心柱中心距，减小了铁心重，也降铁损。（5）设计无共振铁心。将铁心的共振频率设计在合适的频率段，使之无法产生强烈共振，对减小噪声有明显效果，就能节约为降噪而多用的能源。（6）采用卷铁心变压器和立体铁心变压器。卷铁心比传统的叠片式铁心少4个尖角，连续卷绕充分利用了硅钢片取向性，采用退火工艺，降低了附加损耗。对R型卷铁心，其截面占空系数接近于100%。而立体铁心的铁轭为三角形立体布置，比平面卷铁心铁轭重减轻25%。这些因素说明卷铁心和立体铁心更节能。3、电力变压器的负载损耗电力变压器在运行时，绕组内通过电流，会产生负载损耗。负载损耗又称铜损，除基本绕组直流损耗外，还有附加损耗。（1）基本铜损。对于小容量的变压器，负载损耗主要是指基本铜损，漏磁场引起的附加损耗比例很小。（2）附加损耗。附加损耗主要有绕组涡流损耗、环流损耗和杂散损耗三种损耗：（a）绕组涡流损耗。大容量变压器运行时，绕组的安匝会产生很大的漏磁场。所谓漏磁场是指磁通有一部分通过空气，有一部分磁路是铁心。由于绕组的导线处在漏磁场中，漏磁通会在导线中引起涡流损耗。（b）引线损耗。引线损耗是变压器各引线电阻损耗的总和折算。（c）杂散损...
