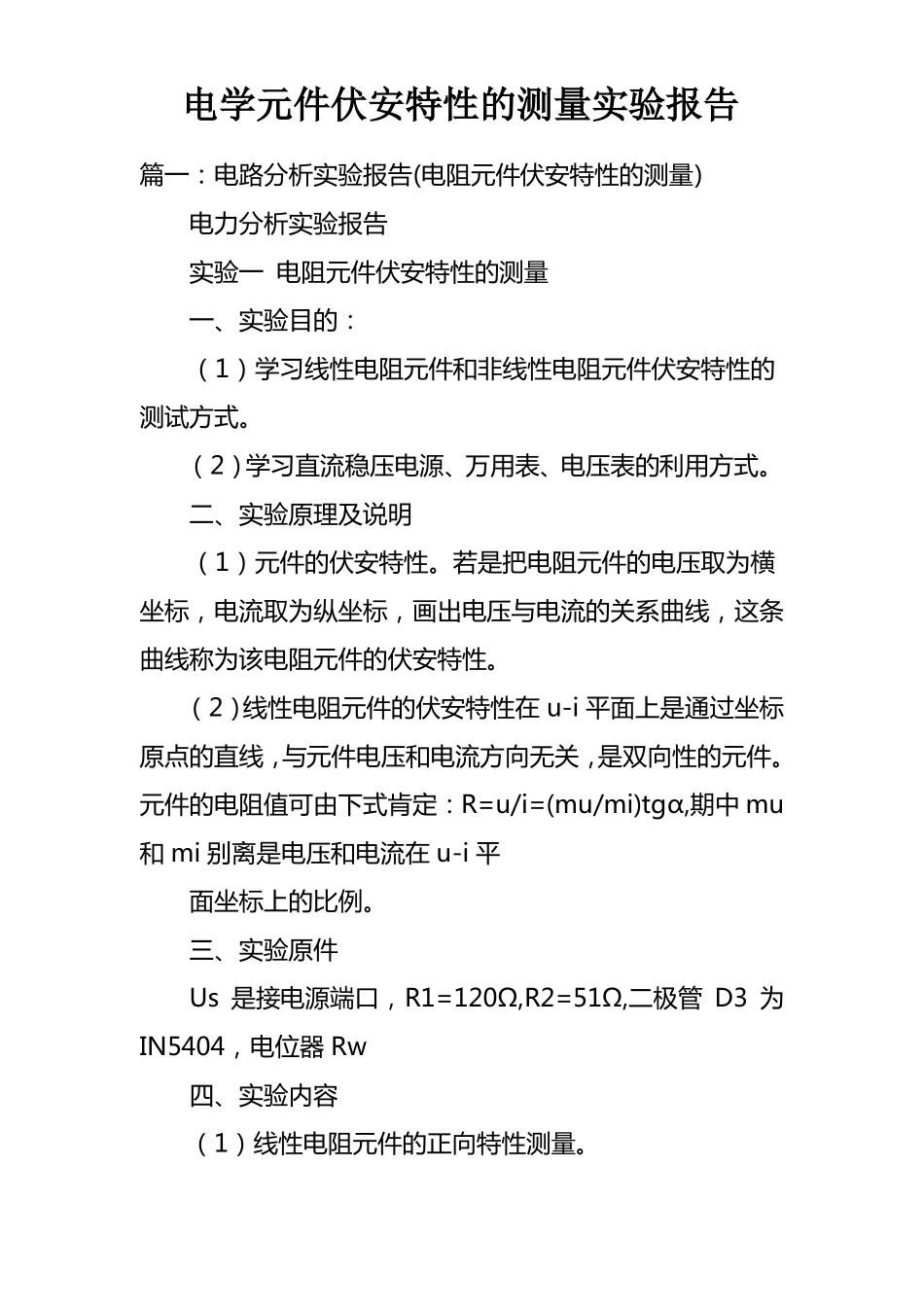

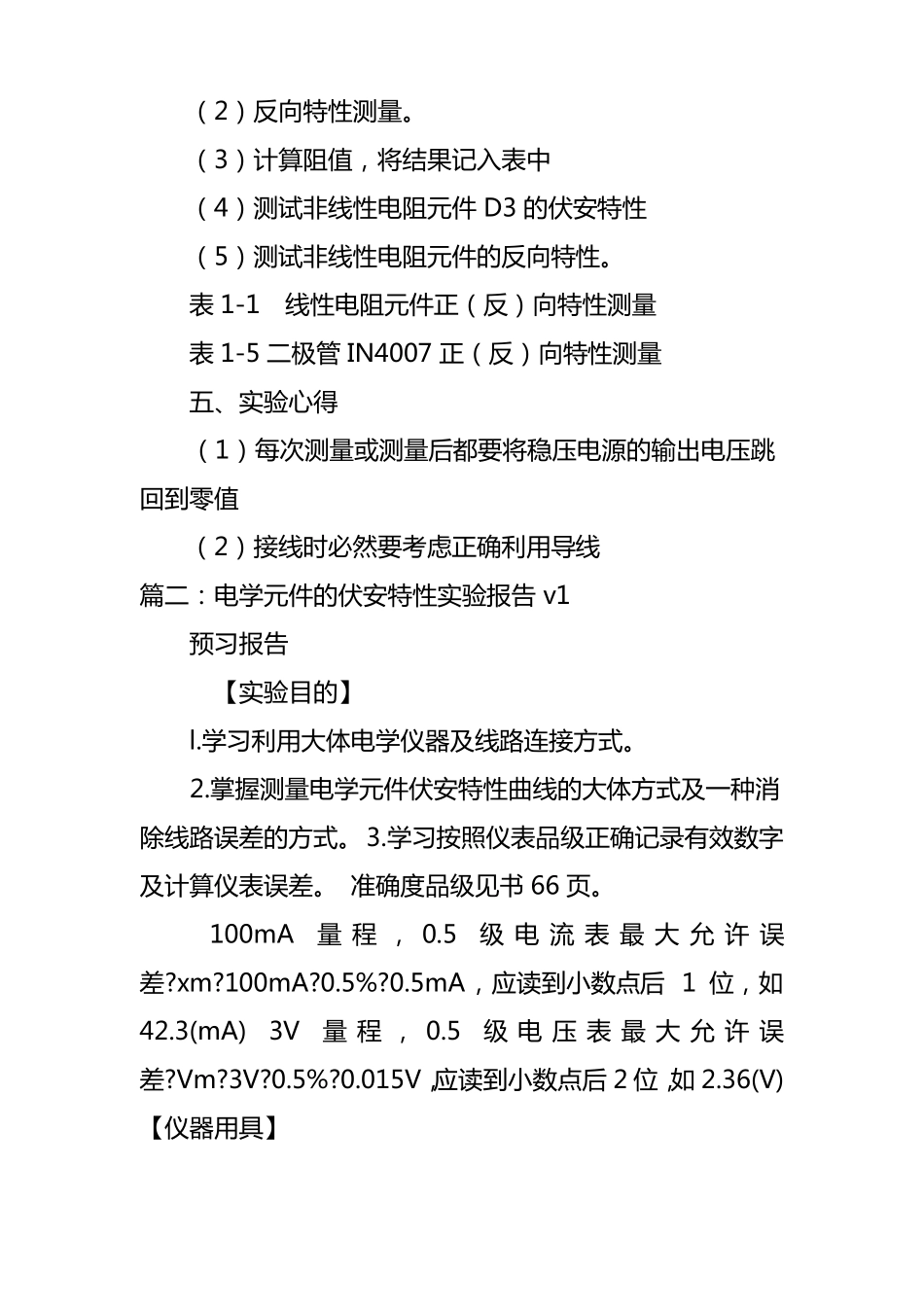

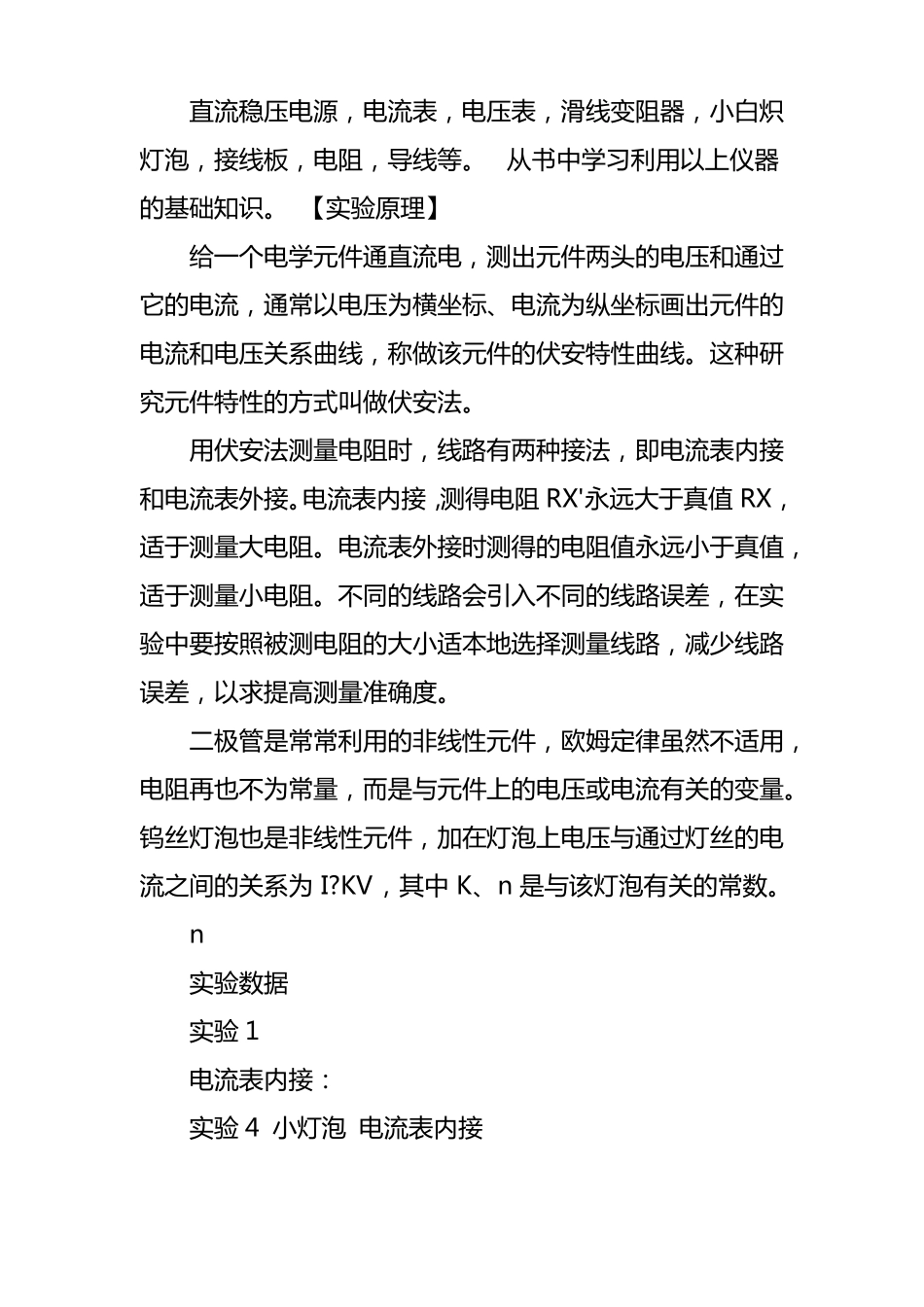

电学元件伏安特性的测量实验报告篇一:电路分析实验报告(电阻元件伏安特性的测量)电力分析实验报告实验一电阻元件伏安特性的测量一、实验目的:(1)学习线性电阻元件和非线性电阻元件伏安特性的测试方式。(2)学习直流稳压电源、万用表、电压表的利用方式。二、实验原理及说明(1)元件的伏安特性。若是把电阻元件的电压取为横坐标,电流取为纵坐标,画出电压与电流的关系曲线,这条曲线称为该电阻元件的伏安特性。(2)线性电阻元件的伏安特性在u-i平面上是通过坐标原点的直线,与元件电压和电流方向无关,是双向性的元件。元件的电阻值可由下式肯定:R=u/i=(mu/mi)tgα,期中mu和mi别离是电压和电流在u-i平面坐标上的比例。三、实验原件Us是接电源端口,R1=120Ω,R2=51Ω,二极管D3为IN5404,电位器Rw四、实验内容(1)线性电阻元件的正向特性测量。(2)反向特性测量。(3)计算阻值,将结果记入表中(4)测试非线性电阻元件D3的伏安特性(5)测试非线性电阻元件的反向特性。表1-1线性电阻元件正(反)向特性测量表1-5二极管IN4007正(反)向特性测量五、实验心得(1)每次测量或测量后都要将稳压电源的输出电压跳回到零值(2)接线时必然要考虑正确利用导线篇二:电学元件的伏安特性实验报告v1预习报告【实验目的】l.学习利用大体电学仪器及线路连接方式。2.掌握测量电学元件伏安特性曲线的大体方式及一种消除线路误差的方式。3.学习按照仪表品级正确记录有效数字及计算仪表误差。准确度品级见书66页。100mA量程,0.5级电流表最大允许误差?xm?100mA?0.5%?0.5mA,应读到小数点后1位,如42.3(mA)3V量程,0.5级电压表最大允许误差?Vm?3V?0.5%?0.015V,应读到小数点后2位,如2.36(V)【仪器用具】直流稳压电源,电流表,电压表,滑线变阻器,小白炽灯泡,接线板,电阻,导线等。从书中学习利用以上仪器的基础知识。【实验原理】给一个电学元件通直流电,测出元件两头的电压和通过它的电流,通常以电压为横坐标、电流为纵坐标画出元件的电流和电压关系曲线,称做该元件的伏安特性曲线。这种研究元件特性的方式叫做伏安法。用伏安法测量电阻时,线路有两种接法,即电流表内接和电流表外接。电流表内接,测得电阻RX'永远大于真值RX,适于测量大电阻。电流表外接时测得的电阻值永远小于真值,适于测量小电阻。不同的线路会引入不同的线路误差,在实验中要按照被测电阻的大小适本地选择测量线路,减少线路误差,以求提高测量准确度。二极管是常常利用的非线性元件,欧姆定律虽然不适用,电阻再也不为常量,而是与元件上的电压或电流有关的变量。钨丝灯泡也是非线性元件,加在灯泡上电压与通过灯丝的电流之间的关系为I?KV,其中K、n是与该灯泡有关的常数。n实验数据实验1电流表内接:实验4小灯泡电流表内接实验5二极管正向偏压电流表外接二极管反向偏压电流表内接实验报告电学元件的伏安特性伏安法既可以测量线性元件的阻值,又可以测量非线性元件的伏安特性,具有测量范围宽、适应性广等长处,因此被普遍利用。【实验目的】l.学习利用大体电学仪器及线路连接方式。2.掌握测量电学元件伏安特性曲线的大体方式及一种消除线路误差的方式。3.学习按照仪表品级正确记录有效数字及计算仪表误差。给一个电学元件通直流电,测出元件两头的电压和通过它的电流,通常以电压为横坐标、电流为纵坐标画出元件的电流和电压关系曲线,称做该元件的伏安特性曲线。这种研究元件特性的方式叫做伏安法。1.伏安法测电阻伏安法测电阻既不如欧姆表测电阻方便,也不如电桥法准确,但其独具长处,即测量范围宽:它可以测量小到10-3Ω以下大到1010Ω以上的电阻。由于电表内阻不睬想,用伏安法测电阻时,老是或大或小地存在着仪表接入误差(即线路误差)。应引深造正值对测量结果加以修正,以提高测量结果的准确度。用伏安法测量电阻时,线路有两种接法,即电流表内接和电流表外接。(1)电流表内接如图5-3所示,电流表内接时,电流表测出的就是流过电阻RX的电流I,可是电压表测出的电压V不是电阻两头的电压VX,而是电阻两头电压VX和电流表两头电压VA之和,即电流表的电阻使电压的测量产生了误差。按照欧姆定律VI若用RX'...
