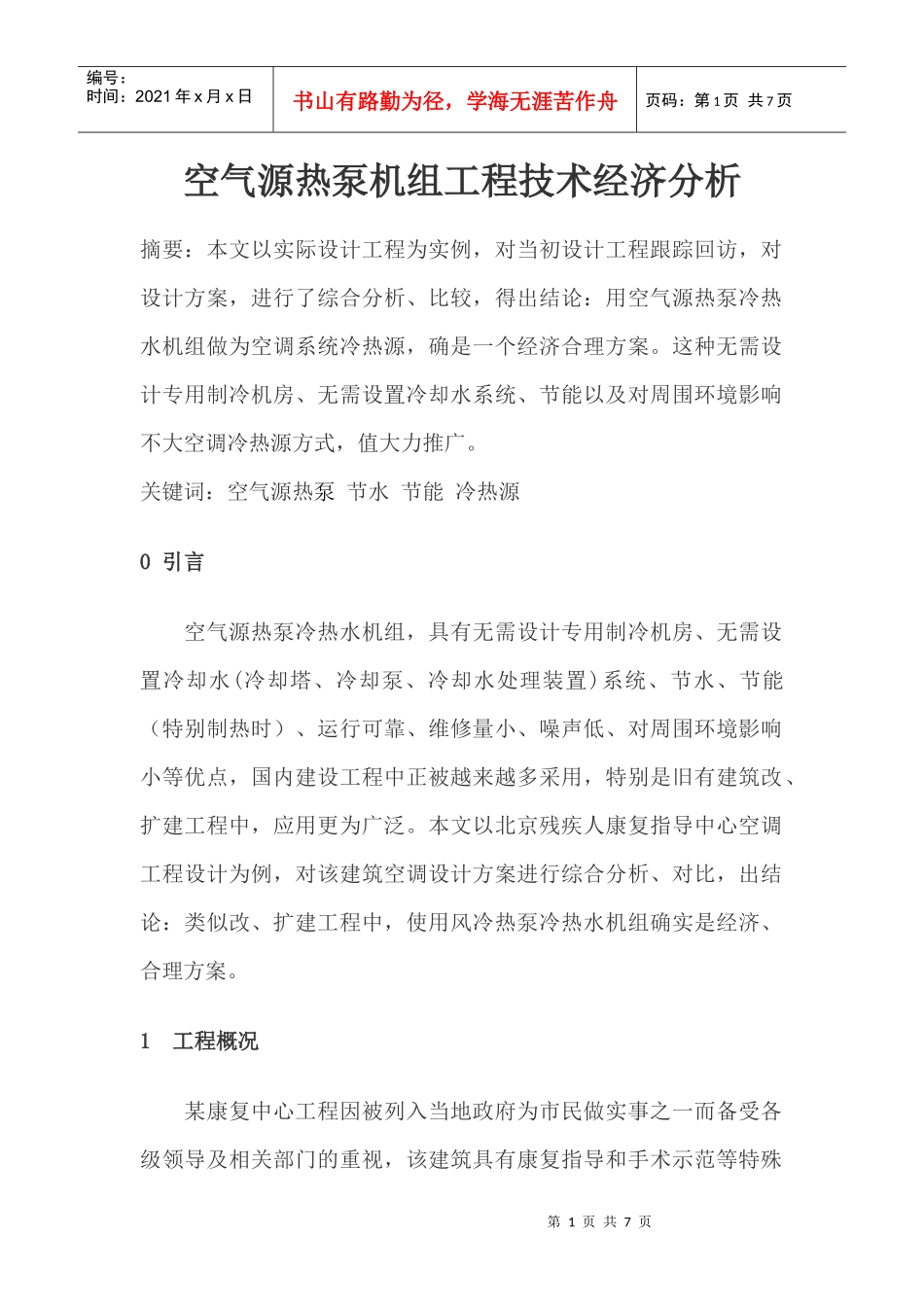

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页空气源热泵机组工程技术经济分析摘要：本文以实际设计工程为实例，对当初设计工程跟踪回访，对设计方案，进行了综合分析、比较，得出结论：用空气源热泵冷热水机组做为空调系统冷热源，确是一个经济合理方案。这种无需设计专用制冷机房、无需设置冷却水系统、节能以及对周围环境影响不大空调冷热源方式，值大力推广。关键词：空气源热泵节水节能冷热源0引言空气源热泵冷热水机组，具有无需设计专用制冷机房、无需设置冷却水(冷却塔、冷却泵、冷却水处理装置)系统、节水、节能（特别制热时）、运行可靠、维修量小、噪声低、对周围环境影响小等优点，国内建设工程中正被越来越多采用，特别是旧有建筑改、扩建工程中，应用更为广泛。本文以北京残疾人康复指导中心空调工程设计为例，对该建筑空调设计方案进行综合分析、对比，出结论：类似改、扩建工程中，使用风冷热泵冷热水机组确实是经济、合理方案。1工程概况某康复中心工程因被列入当地政府为市民做实事之一而备受各级领导及相关部门的重视，该建筑具有康复指导和手术示范等特殊第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页功能要求，要求建成国内康复中心中技术先进、设备领先的一个示范性工程。其建筑面积约为4000M2，是居民区附近原有临街三层建筑基础上加层改、扩建而成。该工程竣工至今已经运行了三年多时间。2当初方案选择与确定2.1出现难以解决问题最初设计方案是采用离心式水冷机组，但设计过程中，出现了如下问题不好解决：第一，需要建筑内提供约120M2制冷机房面积；而该楼既无下室，其建筑周围也无法提供制冷机房位置，只能楼内想办法，而康复指导中心使用功能划分，楼内面积已经相当紧张，不能再挤出机房面积。第二，无法提供冷却塔位置；但该建筑位于居民小区一侧，其楼后十几米就是居民楼，扰民问题突出，空调系统外界运行条件受到限制。本建筑既不能超高遮挡后楼，能因噪声问题引起周围居民不满，另外，本建筑局部加层方案本身就采用轻体结构，根本无法承重；第三，该建筑是医疗建筑，其供暖时间要比周围居民建筑供暖时间长，延长供暖时间问题只能靠使用其他加热方式来解决，而当时建临时锅炉房也受到了条件限制。面对这种情况，甲方不不考虑另辟蹊径。2.2方案确定第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页面对这种尴尬情况，建设方希望设计方解决这个问题。建设方要求该建筑必须设置集中空调系统。经慎重考虑、论证后，设计方提出采用空气源热泵冷热水机组做为冷热源方案，使这些难题迎刃而解。该建筑最终选择了2台100RT空气源热泵式冷热水机组，露天放置距康复指导中心另一侧约150米远屋顶上，解决了空调冷源占用面积问题。只本中心屋顶上加盖了一个20M2轻质结构房间，用于安装循环水泵、冬季热交换器、集分水器、膨胀水箱等设备。3经济比较3.1冷源设备本身经济比较确定冷源方案时，笔者曾对几种冷源方案本身进行了经济比较，其结果见附表1。风冷式冷水机组与水冷式冷水机组经济比较：附表-1项目机组类型数据名称螺杆式冷水机组往复式冷水机组空空气源热泵冷热水机组模块式水冷机组溴化锂冷水机组国产进口国产进口国产进口冷量(KW)349314342355348369349第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页一次投资万元冷水机组2台407532709080120冷冻水泵2台8.08.08.08.08.08.08.0冷却塔2台151515151515.冷却水泵2台6.56.56.56.56.56.5换热器2台3.03.03.03.03.03.03.0普通设备安装费8.09.06.57.01.88.510.0制冷剂0.50.50.50.50.50.50.5合计8111771.5109.5103.3121.5163.从表中不难看出，空气源热泵设备一次投资是可以接受。3.2冷源设备以外经济技术比较评价一个空调系统，既要看该系统是否能满足空调建筑设计参数要求、一次性投资额多少，还应该看安装、维修和运行管理上费用，以及对环境影响。任何一种空调系统都不可能尽善尽美，因制宜，才能充分发挥一种空调系统功能。笔...
