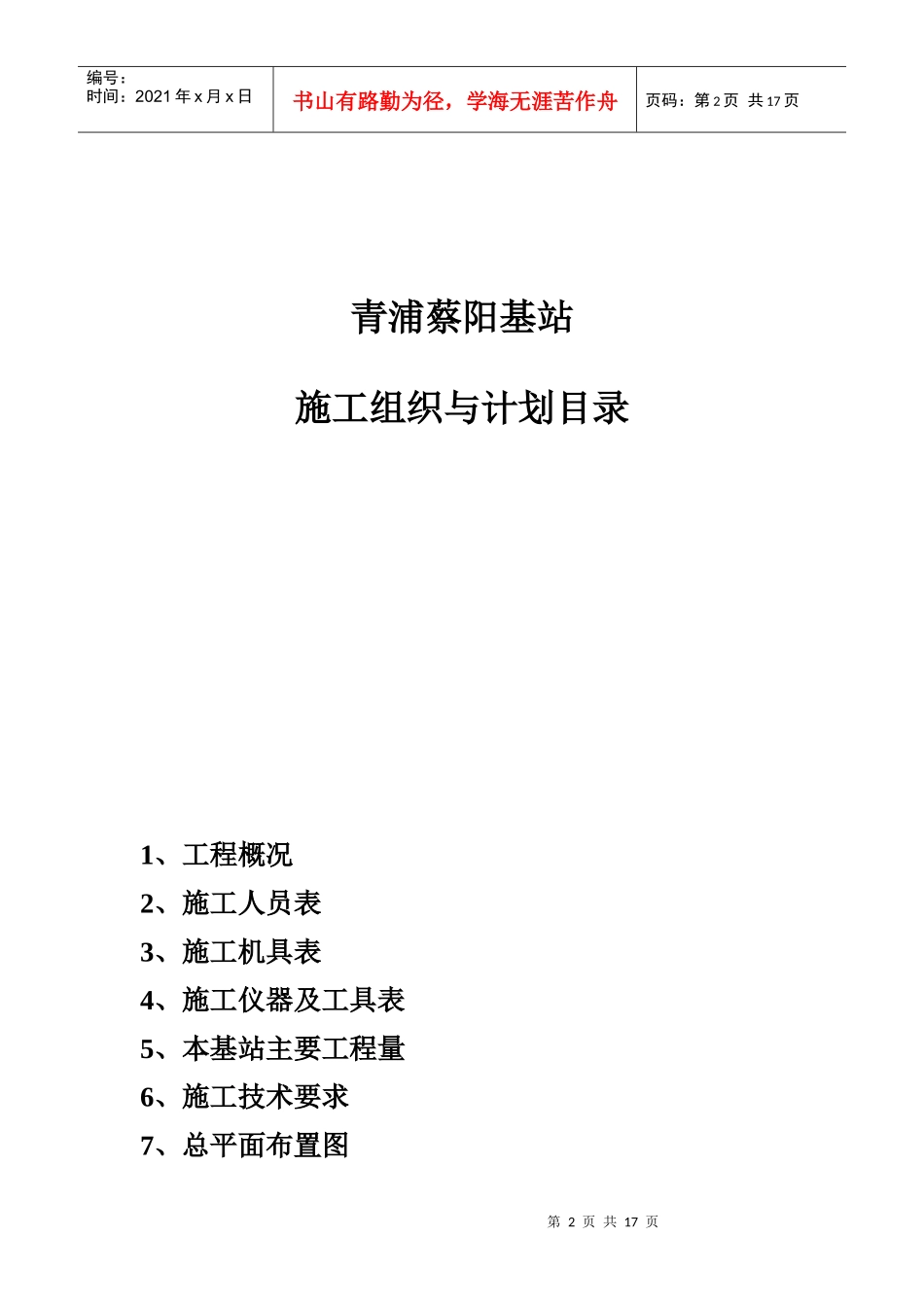

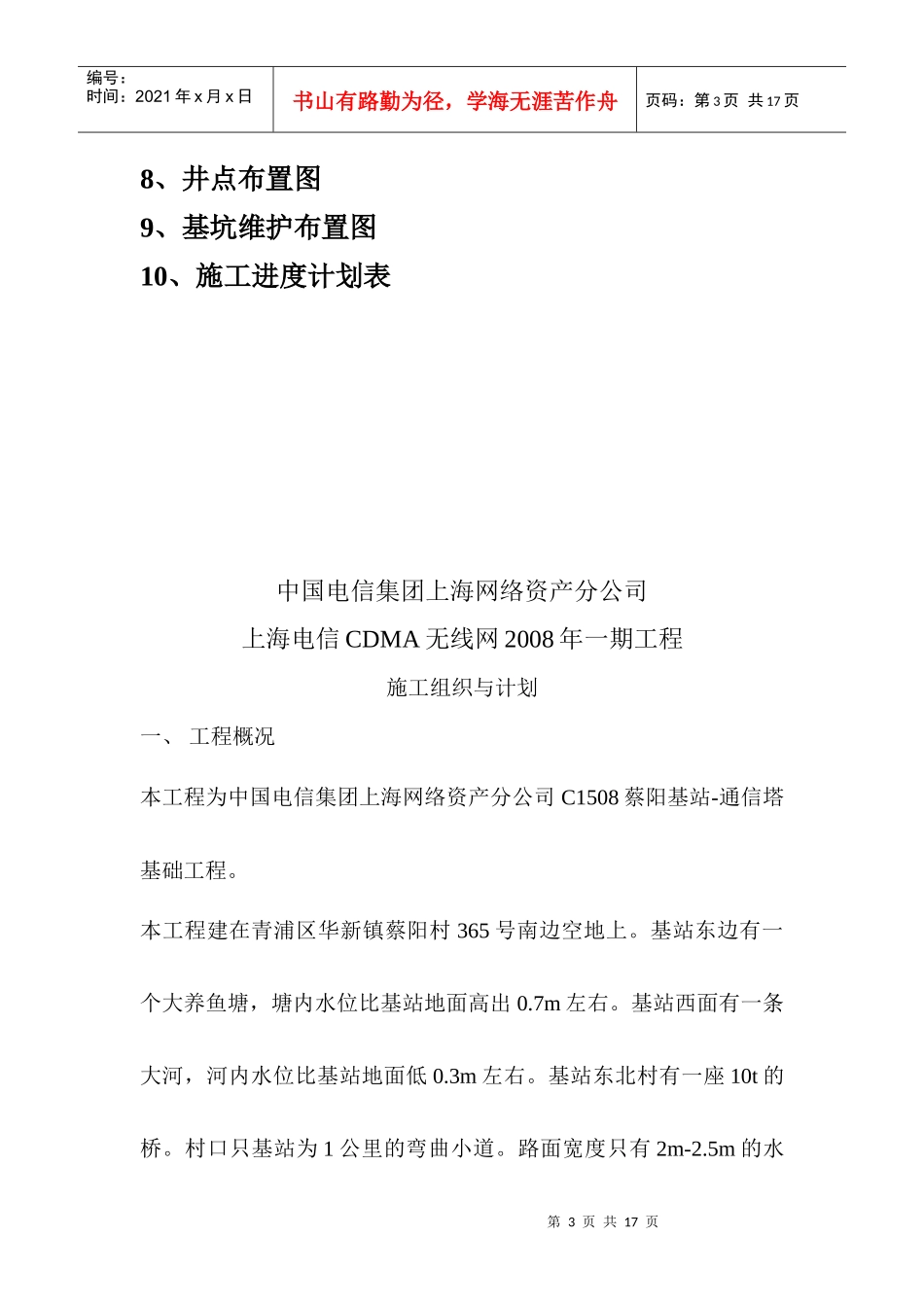

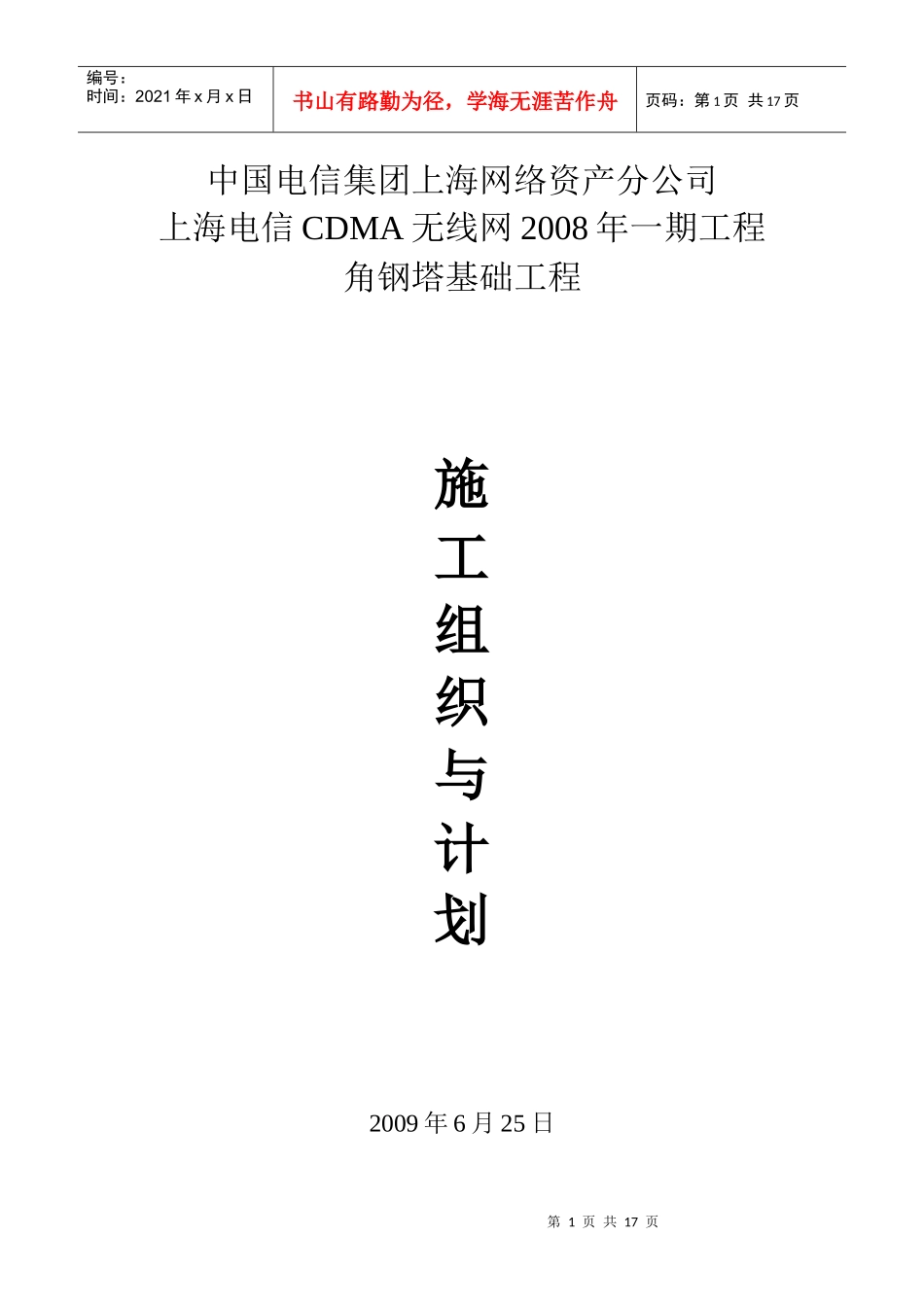

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页中国电信集团上海网络资产分公司上海电信CDMA无线网2008年一期工程角钢塔基础工程施工组织与计划2009年6月25日第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页青浦蔡阳基站施工组织与计划目录1、工程概况2、施工人员表3、施工机具表4、施工仪器及工具表5、本基站主要工程量6、施工技术要求7、总平面布置图第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页8、井点布置图9、基坑维护布置图10、施工进度计划表中国电信集团上海网络资产分公司上海电信CDMA无线网2008年一期工程施工组织与计划一、工程概况本工程为中国电信集团上海网络资产分公司C1508蔡阳基站-通信塔基础工程。本工程建在青浦区华新镇蔡阳村365号南边空地上。基站东边有一个大养鱼塘，塘内水位比基站地面高出0.7m左右。基站西面有一条大河，河内水位比基站地面低0.3m左右。基站东北村有一座10t的桥。村口只基站为1公里的弯曲小道。路面宽度只有2m-2.5m的水第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页泥路面。厚度只有10cm。大型车辆进不去。根据现场实际情况，拟采取以下措施：1、将原2m宽的水泥路面旁用碎石加宽1m长250m，厚0.3m。以便车辆往返。2、从365号门前起用碎石筑一条长60m宽40m厚0.5m的施工便道。3、基站三面环水。塔基需埋深2m多。故本工程采用井点降水。4、本基础挖深2m，均系填土，土质松软，必须采用木桩级模板围护：9120长5m的木桩128跟。50*200*4000模板120m25、由于村口有一座10t的桥及1公里的水泥路面较薄砼搅拌车不能到达基站，故采用小型汽车将商品砼驳运到基站进行浇注。二、青浦蔡阳基站施工人员表序号工种名称人数备注1工地负责人1人第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页（兼施工员）2电工1人3电焊工1人4木工2人5扎铁工1人6泥工3人7砼工2人8普工6人9安全值日员1人三、青浦蔡阳基站施工机、具表序号名称数量备注10.8㎡挖土机（租用）1台2二轮压路机1台第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页（租用）3灰浆搅拌机1台4蛙式打夯机1台5电锯1台6电刨1台7电焊机1台8振动棒2台9平板振动机1台10移动电箱二只1135m㎡电缆线200m121000V太阳灯6只1350潜水泵二只14100潜水泵一只15砂轮砌割机1台16电钻1只四、青浦蔡阳基站仪器及工具表序号名称数量备注1水准仪1台2电阻测试仪1台330m钢卷尺2把第7页共17页第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页4反斗车6辆5板锹6把6煤锹8把7泥桶10只8羊镐2把9铁棒4根10大锤1把11扳手4把12泥刀4把12粉刷铁板4把14砼试块模具100×100×1006套15砼试块模具150×150×1503套16砂浆试块模具75×75×752套五、青浦蔡阳基站主要工程量序号名称数量备注1挖土512㎡2支木挡土板395㎡9120×5m=128根圆木/11.31㎡50厚木板128㎡/6.4㎡3C15垫层砼18.2㎡第8页共17页第7页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共17页4C30商品砼109.37㎡5砖基础36㎡6一砖墙174㎡7地坪碎石垫层174.86㎡/26.229㎡8地坪C30砼174.86㎡/26.229㎡9粗砂30吨井点用10新建道路47×3=141㎡11修复损坏道路砼面层150m厚500×3=1500㎡12施工便道碎石210㎡1318mm多层板30张1450×100小木方1㎡15C10槽钢5m=4根计20m机房地坪模板用16C10槽钢4m=4根计60m机房地坪模板用17租950钢管长1.5m=100根租用18租950钢管长4m=70根租用19900扣件150只租用20活扣件30只租用6、施工技术要求1、井点降水布放：1）本基站附近没有高大建筑物，降水后不老驴对周围的影响。2）本基站的井点平面布放在围墙基础外围的1m处。A、挖井点沟槽敷设集水总管。第9页共17页第8页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共17页B、冲孔、沉设井点管、灌填粗砂，将井点管...
