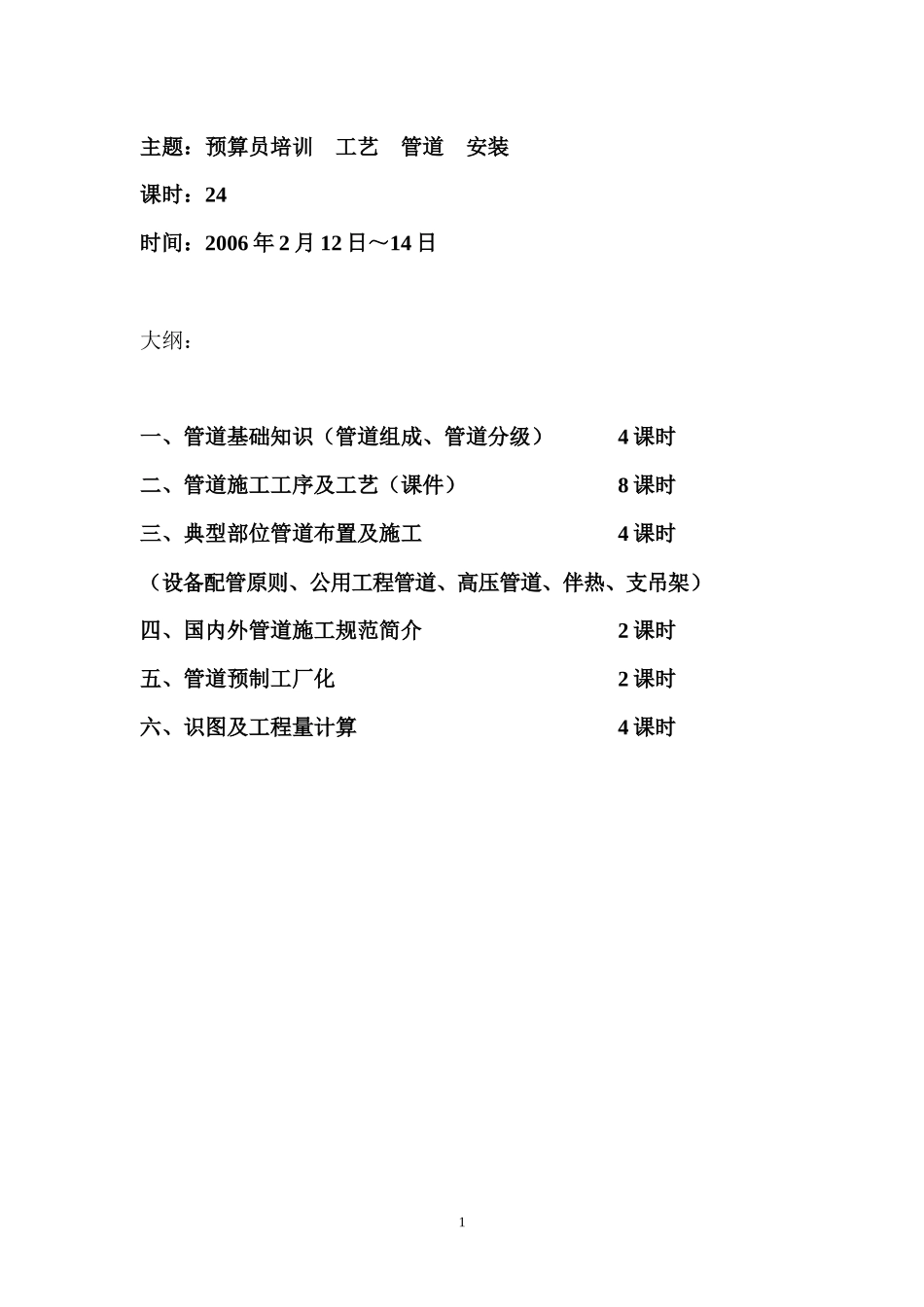

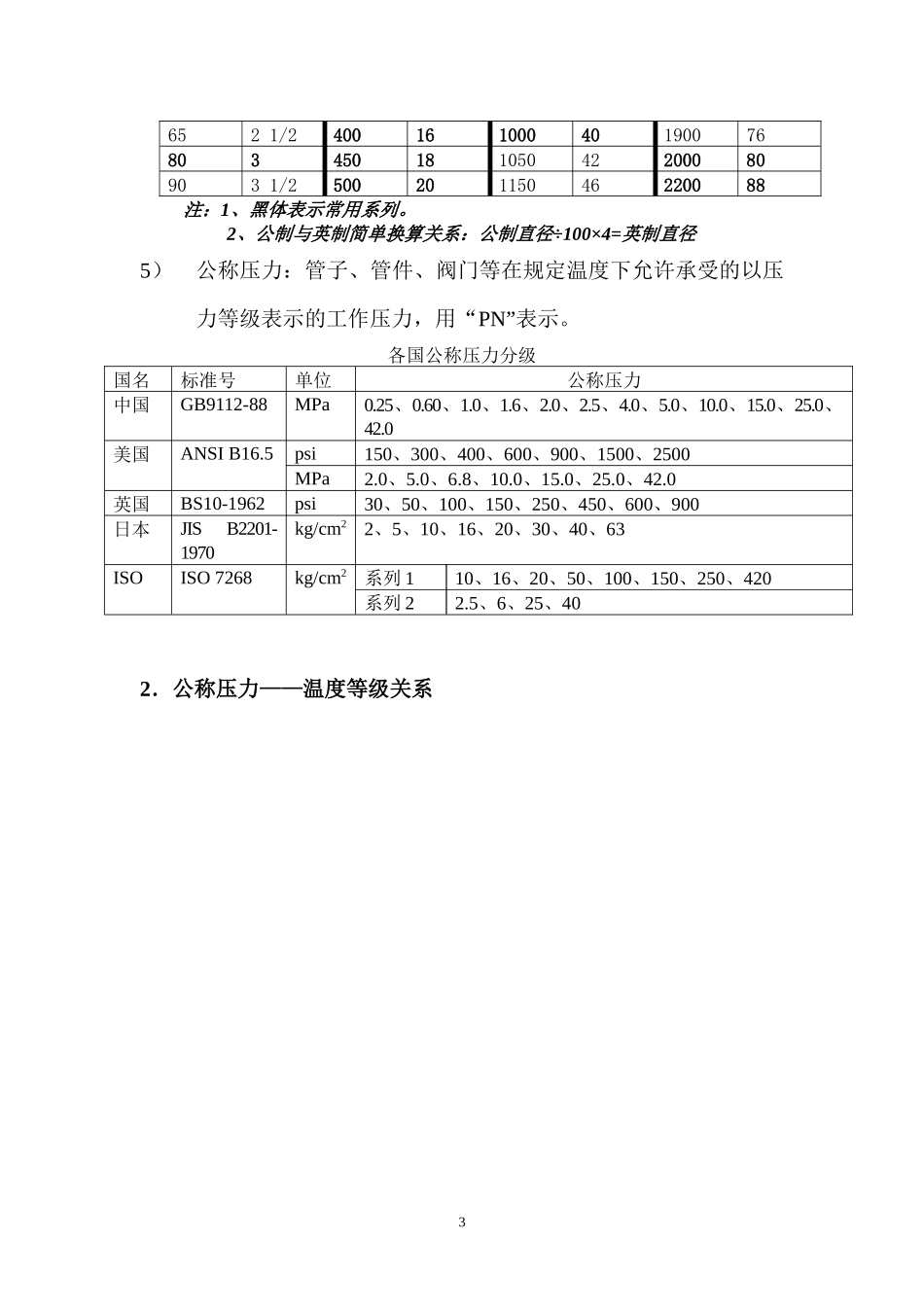

主题：预算员培训工艺管道安装课时：24时间：2006年2月12日～14日大纲：一、管道基础知识（管道组成、管道分级）4课时二、管道施工工序及工艺（课件）8课时三、典型部位管道布置及施工4课时（设备配管原则、公用工程管道、高压管道、伴热、支吊架）四、国内外管道施工规范简介2课时五、管道预制工厂化2课时六、识图及工程量计算4课时1第一部分、管道基础知识（管道分级、管道组成）1．管道常用术语1）管道：由管子、管件、阀门等连接成的，输送流体或传递流体压力的通道。2）工艺管道：装置内输送原料、中间物料、成品、催化剂、填加剂等工艺介质的管道。3）公用系统管道：工艺管道以外的辅助管道，包括水、蒸汽、压缩空气、惰性气体的管道。4）公称直径：为简化管道组成件的连接尺寸，便于生产和选用，工程上对管道直径进行了标准分级，以“公称直径”表示，公称直径的符号为DN，公制单位mm，英制单位为in。公称直径为表征管子、管件、阀门等口径的名义直径，其实际值与内径并不完全相同。目前国内外公称直径分级基本相同，见下表。我国采用公制、美国采用英制。公制mm英制in公制mm英制in公制mm英制in公制mm英制in61/810045502212004881/4125560024125050103/8150665026130052151/2175770028135054203/42008750301400562512259800321500603211/425010850341600644011/23001290036170068502350149503818007226521/240016100040190076803450181050422000809031/250020115046220088注：1、黑体表示常用系列。2、公制与英制简单换算关系：公制直径÷100×4=英制直径5）公称压力：管子、管件、阀门等在规定温度下允许承受的以压力等级表示的工作压力，用“PN”表示。各国公称压力分级国名标准号单位公称压力中国GB9112-88MPa0.25、0.60、1.0、1.6、2.0、2.5、4.0、5.0、10.0、15.0、25.0、42.0美国ANSIB16.5psi150、300、400、600、900、1500、2500MPa2.0、5.0、6.8、10.0、15.0、25.0、42.0英国BS10-1962psi30、50、100、150、250、450、600、900日本JISB2201-1970kg/cm22、5、10、16、20、30、40、63ISOISO7268kg/cm2系列110、16、20、50、100、150、250、420系列22.5、6、25、402．公称压力——温度等级关系33．工艺管道分级4石化行业管道的分级根据现行标准SH3501-2002《石油化工有毒、可燃介质管道工程施工及验收规范》分为四级一、SHA级：1、毒性程度为极度危害介质管道（苯管道除外）2、毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道3、设计压力大于或等于10.0MPa输送有毒、可燃介质管道二、SHB级：51、毒性程度为极度危害介质的苯管道2、毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）3、甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道三、SHC级：1、毒性程度为中度、轻度危害介质管道2、乙B类、丙类可燃液体介质管道四、SHD级：设计温度低于－29℃的低温管道6综合分类：789石油化工常用有毒介质、常用可燃气体及常用液化烃、可燃液体介质。表A.1常用有毒介质级别名称极度危害汞及其化合物、砷及其无机化合物、氯乙烯、铬酸盐、重铬酸盐、黄磷、铍及其化合物、对硫磷、羰基镍、八氟异丁烯、锰及其无机化合物、氰化物、苯、氯甲醚高度危害三硝基甲苯、铅及其化合物、二硫化碳、氯、丙烯腈、四氯化碳、硫化氢、甲醛、苯胺、氟化氢、五氯酚及其钠盐、镉及其化合物、敌百虫、氯丙烯、钒及其化合物、溴甲烷、硫酸二甲酯、金属镍、甲苯二异氰酸脂、环氧氯丙烷、砷化氢、敌敌畏、光气、氯丁二烯、一氧化碳、硝基苯中度危害二甲苯、三氯乙烯、二甲基甲酰胺、六氟丙烯、苯酚、氮氧化物、苯乙烯、甲醇、硝酸、硫酸、盐酸、甲苯轻度危害溶剂汽油、丙酮、氢氧化钠、四氟乙烯、氨表A.2常用可燃气体类别名称甲乙炔、环氧乙烷、氢气、合成气、硫化氢、乙烯、氰化氢、丙10烯、丁烯、丁二烯、顺丁烯、反丁烯、甲烷、乙烷、丙烷、丁烷、丙二烯、环丙烷、甲胺、环丁烷、甲醛、甲醚、氯甲烷、氯乙烯、异丁烷乙一氧化碳、氨、溴甲烷表A.3常用液化烃、可燃液体类别名称甲A液化甲烷、液化天然气、液化顺式-2丁...
